Comparer des machines de gravure laser en se basant uniquement sur la puissance est réducteur. Chaque constructeur a sa propre vision du marché et doit se démarquer des compétiteurs en proposant plus ou autrement. C’est le cas de Two Trees avec sa nouvelle machine de gravure TS2 10 Watts qui étonne.
LE VERDICT
TWO TREES TS2
La Two Tress TS2 est une belle machine de gravure laser, solide et bien conçue. Le procédé de focalisation automatique est intéressant pour encore plus simplifier les manipulations pour un utilisateur. Côté performance gravure et découpe, la TS2 se comporte suffisamment bien pour vous la recommander.
| Les points forts |
|---|
| Grande surface de gravure |
| Conception solide |
| Evolutive |
| Système de focalisation automatique |
| Pré-equipée Assistance à air |
| A améliorer |
|---|
| Temps de montage |
| Doc et logiciel sans Français |
| Trace de fumée sur gravure |
| Vitesse limitée |
| Configuration Wifi technique |
Si vous ne connaissez pas la gravure Laser, je vous engage à lire mon guide de démystification.

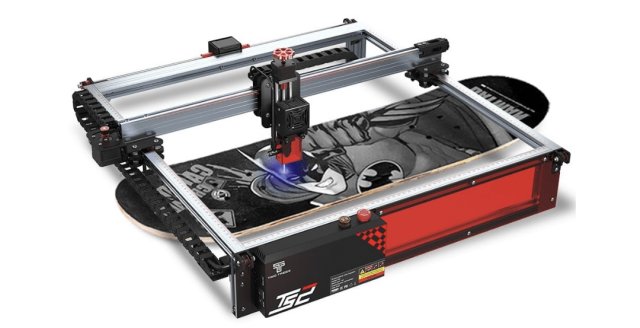

La graveuse laser Two Trees TS2 est une machine de gravure haut de gamme en caractéristiques et prix dans le segment des machines 10 watts.
Ses points forts ?
- Une très grande surface de travail
- Un système de focalisation du laser précis et automatique
- Une carte mère bien exploitée
La fiche technique de la Two Trees TS2
Voici la fiche de synthèse de présentation de la graveuse Laser TS2 avec en gras les points remarquables.
| Caractéristique | Valeur |
|---|---|
| À Assembler | Oui < 2 heures |
| Taille machine | 733 * 721 * 172mm |
| Taille Gravure | 450 x 450 Mm |
| Surface extensible | Non |
| Règle sur profilé | Oui |
| Voyants de fonctionnement | Non |
| Puissance Laser | DIODE 10 w |
| Diamètre du spot | 0,08*0,08 |
| Focale | Fixe |
| Distance Focale | 50 mm |
| Réglage Focale | Automatique + manuelle |
| Vitesse maximale | 10000 mm/min |
| Alimentation | 24 V |
| Carte mère | 32 Bits |
| Système Embarqué | GRBL |
| Capteur fin de course | Oui |
| Interfaces de connexion | Wi-Fi, USB, utilisation hors ligne |
| Contrôleur Hors ligne | Via application mobile ou Interface Web |
| Bouton arrêt urgence | Oui |
| Capteur flamme | Oui |
| Capteur Mouvement | Oui |
| Autre sécurité | Non |
| Air Assist | Oui, intégré |
| Pilotage via application mobile | Oui |
| Logiciels compatibles | LaserGRBL, Lightburn, MksLaser/Web |
| Accessoires/consommables | Lunettes, consommables de test |
| Options | Caisson, Support découpe nid d’abeille, Rotary Roller, pieds |
| Meilleur prix vu | 600€ |
Emballage et montage : 3/5
Ces derniers temps, les machines de gravure qui me sont passées entre les mains sont devenues plus simples à assembler.
- Un gros carton
- 3 sous emballages
Et bien voici l’exception à la règle.
La Two Tress TS2 m’aura demandé quasi deux heures pour l’assemblage en raison du nombre de composants et étapes.
Je dois signaler que je ne me suis servi que du manuel, seul disponible quand je l’ai reçue.
Depuis, petits veinards, une vidéo a été publiée. Elle va vous simplifier le travail.
Le manuel est très bien conçu, mais il est difficile de saisir tous les détails et subtilités.
Cette documentation est uniquement en anglais ce qui sera un souci supplémentaire pour certains d’entre vous.
La TS2 impressionne dès sa réception. La machine est livrée dans un gros emballage avec pas moins de trois sous cartons bien remplis. Toutes les pièces y sont bien protégées.
- Une machine de conception sérieuse
Two Tress donne les outils requis au montage, un pinceau, des lunettes ainsi que des échantillons à graver dont des plaques métalliques.
TS2, conception générale :4/5
En un mot la Two Trees TS2 est une machine de gravure laser impressionnante.
Elle l’est par sa taille et sa conception.
Avec des dimensions de 733 * 721, la TS2 demande un grand plan de travail. Cette taille plus imposante que les compétiteurs est d’abord lié au large espace de gravure qu’elle offre : 45 cm * 45 cm. C’est aussi parce que tous les éléments qui la composent sont massifs ce qui n’est pas pour déplaire.
Elle pourra séduire par son aspect « industriel » bien loin d’autres machines qui restent très élémentaires.
Two Trees a aussi travaillé l’esthétique en associant la couleur anthracite pour le châssis et le rouge pour certaines pièces mécaniques.

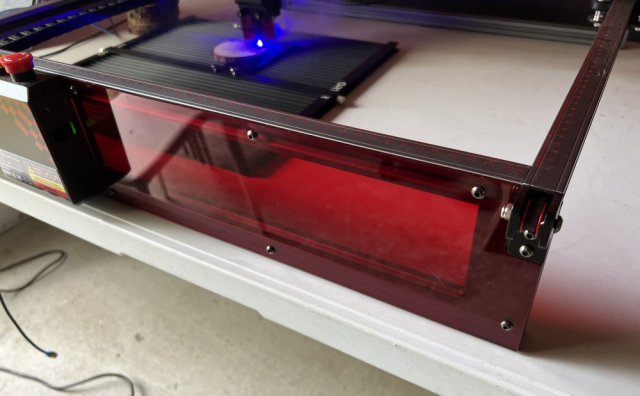

En façade, un large plexiglas rouge agit comme un bouclier pour filtrer la lumière du laser.
- Un grand bouclier de protection
Le bloc de contrôle / connectivité à gauche propose un gros bouton d’arrêt d’urgence. Il fait aussi office d’interrupteur. A côté se trouve un voyant en cas de détection de flamme.
- Le bloc électronique
Les câbles sont passés dans une chaîne en plastique qui renforce son aspect « pro ».
- Un câblage très propre
Two Trees n’a rien laissé au hasard. La TS2 propose même des systèmes pour tendre les courroies facilement.
- Une belle conception / finition
- Plein de détails comme le système de tension de courroies
La TS2 est équipée naturellement de capteurs fins de course physiques indispensables sur une machine de 2022.
La TS2 est haute. C’est un choix ergonomique du constructeur qui permet de travailler des objets encombrants comme des planches qui peuvent déborder de chaque côté. Cela m’a permis, par exemple, de découper en deux mes planches de contreplaqué trop grandes.
Two Trees innove en proposant un système jamais vu par ailleurs de focalisation.
En mode manuel, vous pouvez précisément descendre ou monter la tête grâce à une molette qui ressemble à une petite vanne. C’est assez proche de ce que propose Ortur en option, mais c’est ici de série.
- Un beau système de tête laser
Ce n’est pas le plus surprenant.
Cette focalisation optimale peut se faire de manière automatique. La tête est munie d’une sonde pour détecter la surface et ajuster automatiquement la hauteur à la manière de ce que se fait sur les imprimantes 3D pour gérer le nivellement d’un plateau.
D’où le mot « autofocus » utilisé par le fabricant.
Two Tress va encore plus loin dans l’approche. Le point de focalisation recherché est différent si vous êtes en gravure ou en découpe. En découpe, le point optimal se situe au milieu de l’épaisseur de la surface à graver. Des commandes sont ajoutées à LightBurn ou GRBL via des boutons pour indiquer à la tête la nature du projet et décaler, par exemple, de 2,5 mm vers le bas le point d’impact du laser si vous découpez 5 mm.
- Le mécanisme de réglage en hauteur de la tête est excellent
- Sur le côté la sonde qui détecte la surface
Le constructeur propose un pré-équipement "Air assist" avec un réglage de pression sur la buse. Le tuyau est quasi invisible et prêt à brancher au niveau de la chaine de câblage.
- La découpe de grande largeur est possible
Le cerveau de la machine est une carte standard du marché, la Makerbase MKS DLC32 intégrée dans un bloc à l’avant.
L’entrée alimentation (24 volts) est située en latéral avec un port USB et un lecteur de carte MicroSD.
La carte MKS DLC 32 est exploitée au maximum par Two Trees. Le constructeur a réussi à gérer avec ce modèle un capteur de flamme, un gyroscope, un bouton d’arrêt d’urgence et un interrupteur. Excellent.
- La connectivité
Une partie de ces fonctions est mise en œuvre au niveau de la tête Laser 10 watts. Elle intègre le gyroscope et le capteur de flamme.
TS2, logiciel : 4/5
La TS2 se pilote en mode principal en USB via un ordinateur qui exploite et les logiciels habituels : LaserGRBL (Gratuit) sur PC ou celui de composition semi pro LightBurn (Payant, 30 jours d’essai) sur PC ou MAC.
Il y a plus. Comme la TS2 fonctionne avec une carte MAKERBASE MKS32, elle profite des possibilités étendues de cette solution.
La carte intègre un circuit WIFI qui permet un pilotage à distance par une interface WEB ou via une application smartphone appelée MksLaser disponible pour Android ou Apple/iOS
La mise en œuvre est assez technique. Il faut aupavarant injecter le SSID/Mot de passe via l’application MKSLASERTOOL fournie sur la carte mémoire et il faut ensuite récupérer l’adresse IP pour pouvoir se connecter sur un navigateur ou l’application mobile.
Les quelques essais que j’ai pu effectuer avec ces applications sont concluants.
- L’application mobile, pour des projets de gravure basiques
L’application mobile permet d’imprimer des images avec possibilité d’ajout d’un texte. Vous pouvez ajuster les paramètres de gravure et demander une prévisualisation de la zone à graver. Une carte mémoire est nécessaire car les modèles sont téléversés sur cette carte.
- L’interface Web des cartes MKS
Le PC avec son interface Web permet de téléverser un ficher sur la carte mémoire et en demander la gravure. Il y a possibilité d’ajuster des paramètres présents en mémoire.
J’ignore encore si une intégration directe avec LightBurn et LaserGrbl est possible pour éviter de devoir exporter un fichier.
La carte MKS permet de gérer un écran pour encore mieux gérer le mode hors ligne. La possibilité est abordée succinctement dans les fiches commerciales. L’écran de référence LCD TFT MKS TS35R 3.5 pouces coûte moins de 30€ sur Aliexpress.
Avec cet écran, vous pouvez lancer la gravure sans ordinateur comme une imprimante 3D classique.
Two Trees TS2, Sécurité : 4/5
Two Trees ne développe pas ses propres cartes mères. Cela ne veut pas dire que la sécurité passe au second plan.
La TS2 est de bon niveau à commencer au niveau sécurité passive.
- La tête dispose d’un bouclier pour éviter qu’un rayon rebondisse et blesse les yeux
- La grande façade à l’avant permet de regarder sans crainte une gravure (il faut se baisser).
- Une paire de lunettes élémentaire est fournie
En actif
- Un bouton d’arrêt d’urgence est proposé
- La tête de gravure incorpore un capteur de flamme couplé avec une lampe alarme sur le boîtier. Je n’ai pas réussi à activer le dispositif avec une allumette.
- La tête dispose d’un gyroscope pour arrêter la gravure en cas de soulèvement majeur 30 degrés. J’aurais préféré un système plus sensible qui fonctionne même en cas de déplacement latéral. De plus, seulement le laser se coupe, mais pas la machine.
- L’interrupteur / arrêt d’urgence
Il n’y a pas, à première vue, de système détection de temps anormal d’exposition du laser à un point fixe susceptible de provoquer un incendie.
Rappels de sécurité
Une graveuse laser n’est pas un jouet et doit être utilisée comme vous le feriez avec un outil de bricolage en prenant toutes les précautions requises.
- Ne pas tenter de graver n’importe quoi. Un laser 10 W brule à plus de 1000 degrés sur une petite zone et peut donc provoquer des flammes si le faisceau vient à rester trop longtemps sur un matériau inflammable.
- La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. La quasi-totalité des machines protègent le faisceau de sa tête via un bouclier qui limite les risques. Par sécurité utilisez des lunettes spéciales ou mettez votre appareil dans un caisson.
- Gardez en vue votre machine. Ne laissez pas un travail se faire sans votre supervision.
- Prenez soin aux fumées. Ainsi, il faut savoir que le « bois » MDF a une colle est toxique quand elle brule. Utilisez cette machine dans un lieu aéré, garage, atelier, et si vous devez rester proche pensez à porter un masque pour filtrer l’atmosphère.
Two Trees TS2, Performance Laser en gravure 3.5/5
Pour le test de gravure, j’utilise un fichier benchmark pour comparer les machines de gravure 10 W de manière standardisée. Ce projet, conçu avec Lightburn, permet de juger de la modulation de puissance du laser en ajustant la vitesse entre 3000 et 6000 mm/minute et la puissance de 10 à 100%.
Ce type de test permet de déterminer quel couple vitesse/puissance correspond le mieux à votre support. Un bois tendre ne réagit pas comme du métal.
Mon bois de test est un contreplaqué 5 mm du commerce que j’achète toujours dans la même enseigne (Bricoman).
A cet instant, la Ortur Laser Master 3 est ma référence dans la gamme des 10 watts et je vous positionne son benchmark avec la TS2 pour une comparaison visuelle immédiate.
Niveau gravure la qualité est bonne quand il s’agit de puissance. La OLM3 apparait un peu plus puissante sur les photos car le noir est plus profond.
L’aspect le plus gênant vient de la mauvaise dissipation de la fumée. Elle tâche le bois et il faudra le laver.
- Un peu de trace de fumée en gravure sans air assist
L’écart de puissance avec ma référence est plus notable sur une ardoise. Naturellement une ardoise ne souffre pas du problème d’être salie avec la fumée.
- Le test sur ardoise. De bon niveau
Ces tests démontrent qu’aucun bug n’existe dans le firmware de la machine. Tous les blocs sont bien remplis.
La vitesse maximale de gravure de la TS2 est de 10000 mm par minute ce qui est habituel pour les machines avec la carte MKS mais lent pour une machine sur un segment semi pro. La TS2 a de plus un centre de gravité qui est haut et une tête de gravure assez lourde avec son moteur qui limite les vitesses maximales.
Les différents projets de gravure que j’ai pu mener avec la machine se sont bien passés.
- Tout se personnalise. Ici des stylos en bambou
- Gravez sans échec
Two Trees TS2, Performance Laser en découpe : 4/5
Une machine de gravure 10 watts permet de créer des projets associant gravure et découpe.
D’une machine à l’autre il y a cependant d’énormes différences en performance de découpe à puissance équivalente.
La TS2 est complète car pré équipée d’un système AIR ASSIST.
L’air assist est le nom du dispositif qui permet d’injecter de l’air d’une pompe externe vers la sortie laser. Cet air aide à la combustion et il évacue les fumées pour éviter de tacher la matière.
J’ai pu ester la découpe avec ou sans cette assistance grâce à une pompe aquarium à bon débit.
- Ma pompe aquarium
Ma référence actuelle est la Ortur Laser Master 3 et de nouveau je vous propose un résultat face à face sur un même contreplaqué 5 mm.
Mon benchmark consiste en une découpe à faible vitesse (300 mm/min) avec 1 à 4 passes tout en faisant varier la puissance.
La performance de la TS2 est moindre de celle de la OLM3. Cela conforme la moindre puissance laser.
Il faut minimum 3 passes et 70% de puissance pour découper.
Pour autant c’est un bon résultat. L’Air Assist réduit bien les traces de fumée sur le bois. Je pense pouvoir encore améliorer en réglant le débit d’air.
- Il est possible de régler l’injection d’air
Le système d’injection d’air ne produit pas un effet baveux sur les gravures comme le fait la Sculpfun S10. Découpe et gravure peuvent être combinées en une seule action.
Je vous recommande avec cette machine une découpe avec 4 passes et une vitesse de 300 mm/min pour du contreplaqué 5 mm comme le mien.
- Avec 4 passes à 300 mm/min pas de soucis pour couper 5 mm
Two Trees TS2, Evolutivité et options : 3,5/5
Two Trees propose à son catalogue quelques accessoires pour sa nouvelle graveuse Laser.
Le plus intéressant est le caisson avec extracteur d’air.
Aucun kit d’extension de la surface à graver existe, mais elle est déjà très grande.
La marque propose aussi des accessoires universels
- Le Rotary Roller pour graver des formes rondes
- Plateforme de gravure en id d’abeille
Comme indiqué précédemment, il devrait être possible d’ajouter un écran à la machine pour un fonctionnement 100% en autonome
TS2, retour d’expérience : 4/5
Je n’ai rencontré aucun bug ni défaut de conception depuis ma mise en service. Tous mes projets envoyés par Lightburn se sont bien déroulés.
La machine est fiable.
Le système de focalisation automatique est un bonus. J’apprécie le système de positionnement de la hauteur de tête précis via la molette.
La grande surface de travail ouvre des perspectives de gravure en masse même si la vitesse est dans tous les cas limitée.
Je trouve aussi très commode que les côtés soient ouverts avec une hauteur qui permet de passer des objets plus encombrant en dessous. Vous pouvez, par exemple, placer un skateboard pour en graver la surface.
La machine n’est pas silencieuse comme mes autres machines.
Two Trees TS2, Prix, disponibilité : 3,5/5
Avec un prix public de 699€, la Two Trees TS2 est une des 10 watts les plus chères du moment mais il faut compter avec des promotions régulières qui réduisent la facture.
Elle est bien référencée dans les boutiques chinoises habituelles avec aussi un site officiel qui en fait la vente.
Je vous engage à vous signaler par le forum en dessous de ce test si vous voulez être informés d’un bon plan.
Un choix raisonnable
J’utilise pour mes tests une matrice de notation qui me permet objectivement de comparer les machines entre elles.
La notation obtenue par la TS2 la place dans mon top 3.
C’est objectivement une bonne machine.
| Critère | Note | Coeff | Total |
|---|---|---|---|
| Emballage et montage | 3 | 1 | 3 |
| Conception générale | 4 | 2 | 8 |
| Sécurités | 4 | 3 | 12 |
| Logiciel | 4 | 2 | 8 |
| Performance Laser en gravure | 3,5 | 3 | 10,5 |
| Performance en découpe | 4 | 2 | 8 |
| Retour d’expérience | 4 | 3 | 12 |
| Evolutivité et options | 3,5 | 1 | 3,5 |
| Prix, disponibilité | 3,5 | 3 | 10,5 |
| Total | 75 points /100 |
