Test Longer Ray5 MiniS, une mini graveuse Laser 5,5w en caisson perfectible

La Ray5 MiniS de Longer est le petit modèle de la gamme du constructeur en caisson sécurisé. C’est de base la Ray5 Mini (sans le S) du catalogue adaptée dans un caisson en acrylique.
Elle est disponible sur le marché en puissances diode (2,5 W, 3,5 W, 5,5 W et 10 W).

L’interet de ces petites machines est de pouvoir personnaliser des petits objets en bois, ardoise, cuir et même métal à faible vitesse. La surface maximale de gravure est de 130 × 140 mm.

J’ai choisi d’évaluer la Longer Ray5 MiniS dans sa version en 5,5 watts.
Par expérience, cette puissance est généralement la plus adaptée pour ces mini-machines laser. Elle permet de la gravure rapide et de la découpe occasionnelle avec un tarif raisonnable.

Le prix de la Ray5 MiniS 5,5 watts ? 149€ chez Geekbuying livraison rapide Europe via le code réduction GKB26LR3. C’est très raisonnable pour cette puissance et la promesse d’une machine complète et sécurisée.

Voici les caractéristiques de la Ray5 MiniS :

 Une Ray5 mini dans un caisson : 3,5/5

Tout comme les concurrentes, la Ray5 MiniS est quasiment prête à l’emploi dès le déballage.

Il suffit de glisser la tête laser sur sa glissière, de la bloquer avec la vis fournie et de raccorder le câble.

Si vous êtes chanceux, vous n’aurez aucun réglage à faire. Dans mon cas, malheureusement la tête bougeait sur son axe à cause d’écrous excentriques mal serrés.

Comme l’intérieur n’est pas accessible directement, j’ai dû démonter le panneau inférieur (pas de clé Allen fournie). Cela dégrade mon expérience.

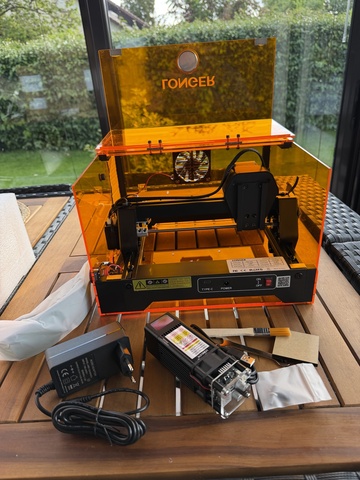

La machine ne souffre pas pendant le transport. Elle est très bien protégée dans de la mousse, avec les accessoires rangés à l’intérieur du caisson :

• Le bloc d’alimentation
• Le câble USB-A / USB-C
• Une cale en plexiglas pour la mise au point
• La vis de fixation de la tête
• Une paire de lunettes
• Une clé de serrage
• Une brosse
• Un manuel en anglais

Le manuel fournit surtout des indications pour le paramétrage de LightBurn, LaserGRBL ou l’application mobile LaserBurn. En revanche, il ne mentionne pas que Longer propose une version gratuite de LaserBurn pour PC et Mac à télécharger.

Paradoxal car c’est bien entendu le premier logiciel à utiliser.

 Conception générale, perfectible : 3,5/5

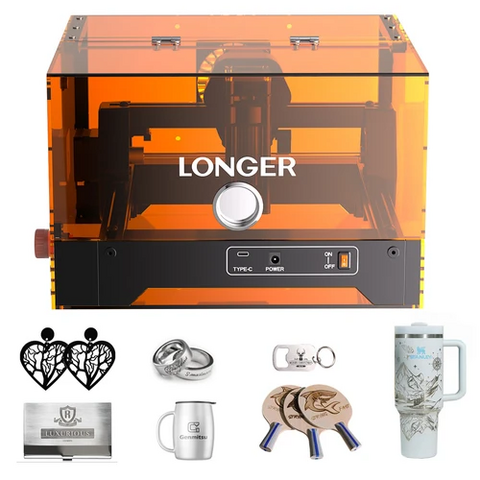

La Ray5 MiniS est une Ray5 Mini intégrée dans un caisson en acrylique. Cela lui donne un look différent des modèles concurrents qui sont désignés de base pour être en caisson.

L’idée du caisson est intelligente même si cela donne une machine plus volumineuse 30 × 28,5 × 19,5 cm.
La surface utile de 130 × 140 mm est dans la bonne moyenne du marché.

Les plaques transparentes filtrent la lumière laser et ferment tous les côtés.
Longer en a aussi placé une pour le fond de la machine, au lieu d’une plaque de protection. Il finira donc inévitablement par s’abîmer lors des gravures.
Plus embêtant, ce fond n’a pas d’ouverture amovible. Il ne permet donc pas de travailler sur des objets plus volumineux. Il faudra éventuellement le dévisser, ce qui n’est pas idéal.

La porte ajoutée s’ouvre partiellement à l’avant et sur le dessus.
L’accès à l’intérieur est un peu contraint à cause de la façade qui intègre la connectique. C’est une limite de cette intégration d’un caisson sur une machine à cadre ouvert.

Le bouton d’arrêt d’urgence de la Ray5 Mini standard est déporté sur la gauche. Cette machine propose toujours des capteurs de fin de course.

Enfin un ventilateur a été ajouté à l’arrière.

La connectique en façade comprend :

• Une prise USB-C
• La prise d’alimentation

La tête laser se monte sur une glissière et se fixe avec une vis.

La version testée est en 5,5 W avec un spot de 0,08 mm. Rien de particulier à signaler.

Longer n’a pas intégré de béquille de mise au point : il faut utiliser la cale fournie, comme sur des modèles plus anciens.

 Sécurité correcte : 3,5/5

Le caisson en acrylique orange protège efficacement. Il filtre la lumière laser, tout en conservant une bonne visibilité. Une paire de lunettes est également fournie.

Un capteur de sécurité coupe immédiatement le laser à l’ouverture du capot.

Le bouton d’arrêt d’urgence est facilement accessible sur le côté.

Un ventilateur sans raccord tuyau. Une erreur

Pour l’évacuation des fumées, un ventilateur est installé à l’arrière. L’absence d’un raccord pour tuyau limite fortement son intérêt.

Il manque aussi une clé de verrouillage et un capteur de mouvement (gyroscope) pour être bien armé en sécurité comme certains modèles concurrents comme l’Atomstack P1 mini.

 Logiciel suffisant : 4/5

La Ray5 MiniS fonctionne sous un firmware GRBL. Elle est donc compatible avec LaserGRBL (gratuit) et LightBurn (payant).

Bonne surprise : Longer propose un logiciel LaserBurn pour Windows et Mac, plus complet que LaserGRBL. Il permet de créer des compositions (images, texte, formes) avec gestion de couches. Je le recommande pour débuter.

Le logiciel Laserburn

Ce logiciel intègre même une fonction de génération d’images par IA (avec crédits payants).

Aucun pilote CH340 n’est nécessaire, contrairement à ce que l’on peut parfois lire.

L’application LaserBurn existe également pour un smartphone. Je
connaît cette application générique de chez Makerbase pour l’avoir utilisée sur d’autres machines de même conception technique.
Je ne la mets pas en avant comme critère d’achat car elle est limitée et technique à mettre en œuvre.

 Gravure, pas de surprise : 4/5

La Longer Ray5 MiniS est une machine de gravure à conception classique. Elle exploite une tête laser éprouvée chez d’autres machines du constructeur.

Sa diode est adaptée au bois, à l’ardoise, au cuir, au papier et au carton.

Comme souvent, il est possible de marquer du métal à faible vitesse avec un revêtement préalable (type marqueur noir).
dès 2,5 W, la gravure est possible. Une puissance plus élevée permet surtout de gagner en vitesse. Ici, la machine atteint 12 000 mm/min.

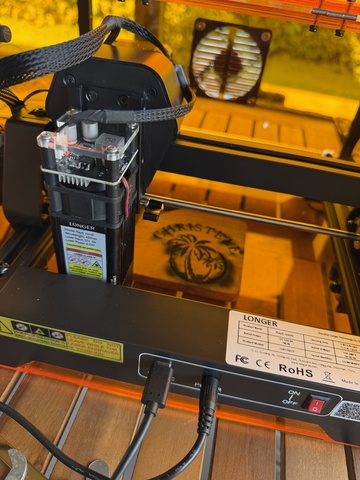

A forte puissance, des traces de fumée sur le bois

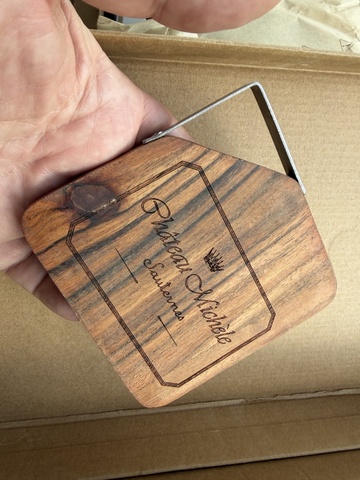

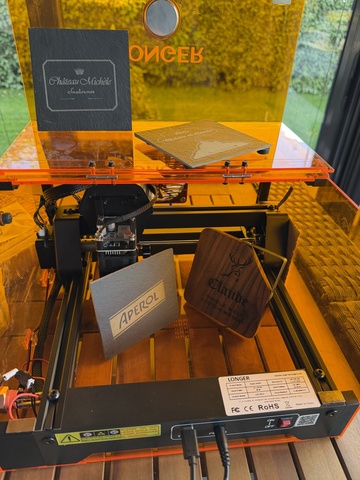

J’ai réalisé plusieurs tests sur des dessous de verre avec mes modèles habituels. La taille réduite impose de travailler sur de petits objets (ardoise, bois, stylos, porte-clés, etc.) et l’accessibilité pour glisser le modèle à l’intérieur n’est pas optimale.

Les résultats sont conformes à mes attentes : fonctionnement stable, bonne précision, aucun problème mécanique. Le laser est bien puissant. Lors de certains tests à forte puissance, le bois a été taché par la fumée. Il suffit ensuite de la passer sous une éponge pour nettoyer.

J’ai utilisé le logiciel LaserBurn du constructeur sous Windows. Il est largement suffisant pour la majorité des projets.

La tête 5,5 W permet aussi de découper du bois de faible épaisseur en une passe ou plus en plusieurs passes. Mais je déconseille cet usage :

• Il y a un risque d’endommager le fond en acrylique (fusion). Une plaque de protection ou un nid d’abeille aurait été préférable. À défaut, utilisez un support sacrificiel (ardoise, bois).
• La découpe produit beaucoup de fumée. Elles seront évacuées directement dans la pièce. Une utilisation en extérieur est fortement recommandée (balcon, terrasse).

La mise au point se fait avec la cale fournie. Il est possible ensuite de visualiser le plot du laser à faible puissance pour ajuster précisément le positionnement.

 Pourquoi pas ...

La Longer Ray5 MiniS ne révolutionne pas le segment des mini graveuses laser. Sa conception dérivée d’un châssis ouvert produit des effets de bord comme la moindre accessibilité.

Le plus gênant est pour moi le fond en acrylique et l’absence de véritable évacuation des fumées par un tuyau.

Elle se rattrape par son prix en bon plan : à moins de 150 € en version 5,5 W elle est acceptable.

Cette machine s’adresse avant tout à un public débutant ou à des utilisateurs qui souhaitent réaliser de petits projets de gravure sans complexité particulière avec un budget maitrisé.

Face à la concurrence, je la place entre la Mecpow M1 qui n’a pas de logiciel offert et la Atomstack P1 qui reste à cette date ma recommandation (meilleur caisson et architecture core x-y, clé de sécurité, logiciel, ...)
