Test graveuse Laser Ortur Aufero Laser 2, une nouvelle donne dans le milieu de gamme

La machine de gravure Aufero Laser 2 aura été lancée sur le marché en janvier 2022. Il s’agit du second modèle de la jeune marque qui a pour ambition de concurrencer des sociétés comme Sculpfun ou Atomstack sur le milieu de gamme tout en faisant attention à ne pas concurrencer des produits sous la marque mère Ortur.

 La Aufero 2 en bref

La Ortur Aufero 2 est une machine de gravure laser avec possibilité de découpe de matériaux fin qui se positionne en milieu de gamme en concurrence avec les graveuses laser des marques Atomstack et Sculpfun.

La Aufero 2 propose une grande surface de travail |39 * 39 cm et exploite un module laser diode dernière génération à focale fixe pouvant aller jusque 5.5W en sortie avec une carte mère puissante et évolutive.

Tout comme la Aufero Laser 1, la machine de gravure Aufero Laser 2 existe en plusieurs versions en raison d’un choix entre trois têtes de gravure.

Voici une synthèse rapide des possibilités de chaque tête/version.

La version de mon test est une Aufero Laser 2 avec tête LU-2-4 SF. C’est le modèle qui a le plus d’intérêt pour un usage polyvalent orienté gravure.

 La sécurité n’est pas une option

Rappel essentiel en matière de sécurité. Une graveuse laser n’est pas un jouet et doit être utilisée comme vous le feriez avec un outil de bricolage en prenant toutes les précautions nécessaires :

• Ne pas tenter de graver n’importe quoi. Seuls quelques matériaux peuvent être gravés ou découpés. Un laser brule et peu donc provoquer un incendie.
• Faire attentions aux fumées qui peuvent être toxiques. Ainsi, il faut savoir que le « bois » MDF à la colle toxique quand elle brule et que le vinyle dégage du gaz nocif à la combustion. Il faut utiliser cette machine dans un lieu aéré, garage, atelier, et si vous devez rester proche utiliser un masque pour filtrer l’atmosphère.
• La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. Ortur protège le faisceau de sa tête via un bouclier qui limite les risques mais par sécurité utilisez des lunettes spéciales. Aufero offre une paire basique.

 Montage, que de progrès !

La marque Aufero cible une clientèle large avec une recherche de simplicité.
Cela commence par le montage.

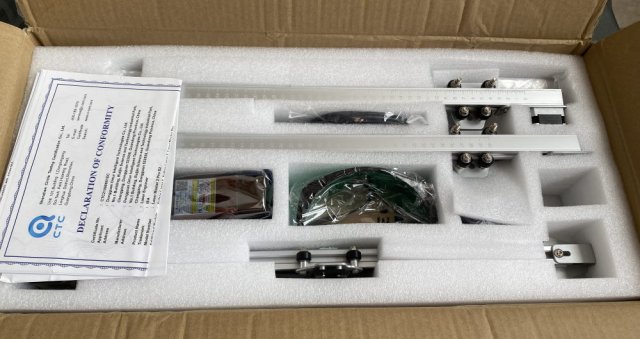

Pour des raisons de logistique et d’optimisation de cout, la Aufero Laser 2 Se présente sous la forme d’un kit à assembler.

C’est toujours le cas mais je dois mettre en avant combien le montage a été repensé et simplifié si je compare avec la Ortur Laser Master 2 ou encore la concurrente Sculpfun.

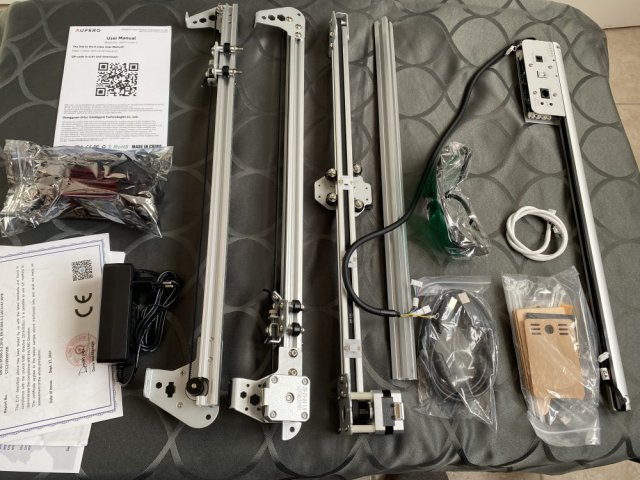

Un kit avec peu d’étapes pour assembler

Ici en 15 minutes, vous serez opérationnel. Ortur pour sa Aufero a complétement repensé les profilés pour rendre direct leur raccordement via deux vis. Il n’y a pas de pieds à installer ou encore de courroies à passer.

En quatre étapes bien documentées par une vidéo, vous serez opérationnels.

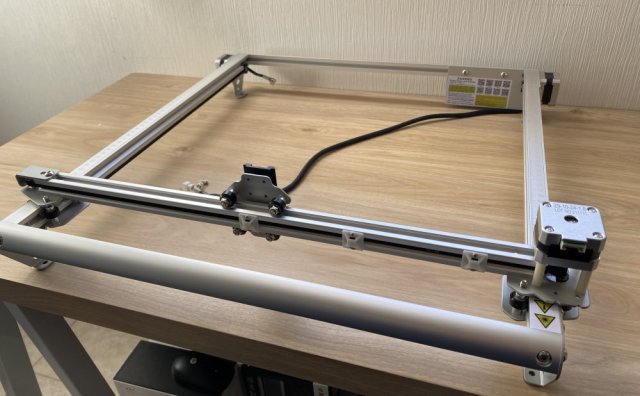

Une structure plus simple à assembler qui respire la qualité

Des outils sont fournis ainsi qu’une paire de lunettes de protection, des échantillons bois et plexiglass pour mener vos tests et une cale de réglage.

 Une conception premium

Niveau conception, la Aufero Laser 2 est une belle machine avec un assemblage de haute qualité, des profilés aluminium arrondis avec règle, des passages de câble parfaits ou encore un dispositif de tension pour les courroies.

Elle surclasse par exemple la Sculpfun S9 (Le test) pourtant de bon niveau.

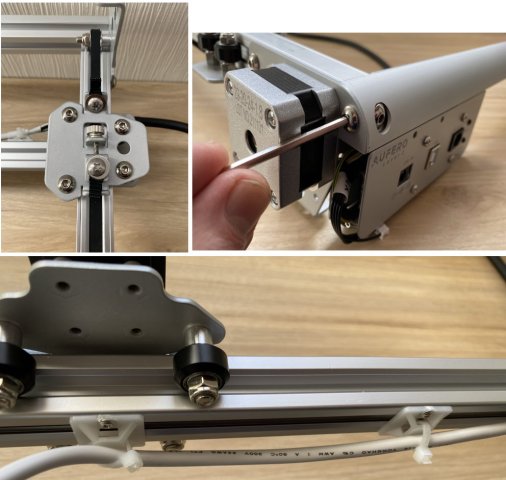

Notez la qualité du système de tension de courroies

Ortur a aussi amélioré sa solution en mettant un moteur sur chaque axe Y de manière à optimiser la précision et la vitesse ce qui est rare.

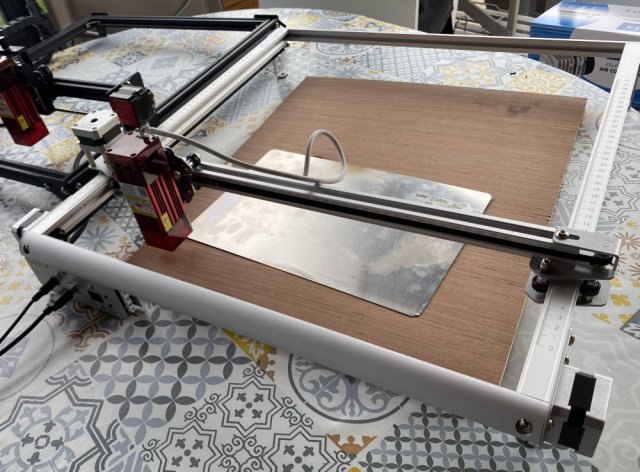

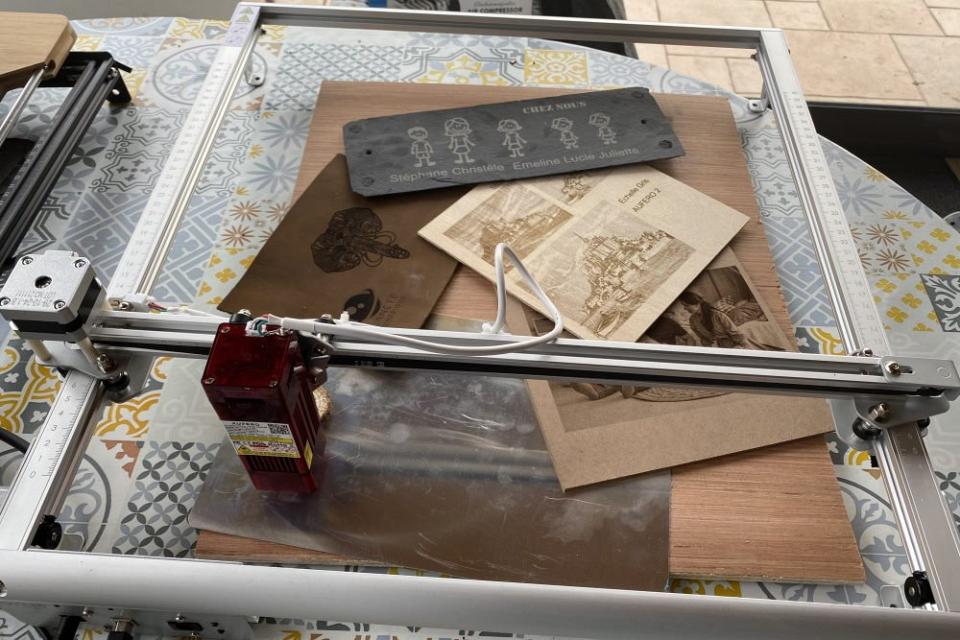

Aufero Laser 2, vue générale

Je serais enthousiaste si la Aufero Laser 2 avait des interrupteurs de fin de course, END-STOP. Ce n’est pas le cas.
Il est donc plus compliqué de gérer les positionnements et les reprises de gravure.

Ce choix me semble fait de manière à ne pas concurrencer la Ortur Laser Master 2 pro qui elle en propose.

La carte de pilotage de la Aufero Laser 2 est le même modèle OLM-PRO-V10 qui équipe la Aufero Laser 1 et la Ortur Laser Master 2 pro. C’est une carte avec soc 32 bits avec des possibilités de gravure à haute vitesse jusque 10000 mm/min et des systèmes de sécurité : en cas de mouvement ou de position bloquée, la gravure se stoppe automatiquement.

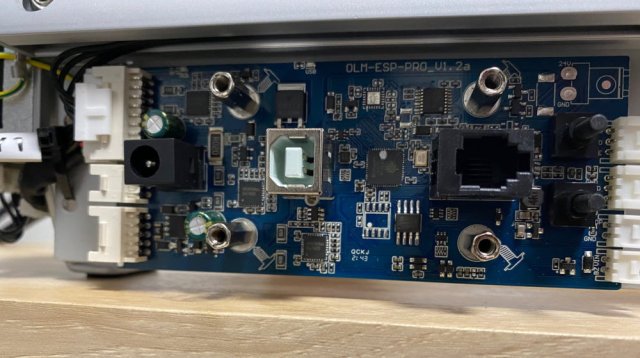

La meilleure des cartes, conception maison

La carte est intégrée dans un bloc en façade. Ce bloc laisse un libre accès aux connecteurs de la carte. Il est donc envisageable d’ajouter en options des end stop, bouton d’arrêt d’urgence, voire un détecteur de flamme.

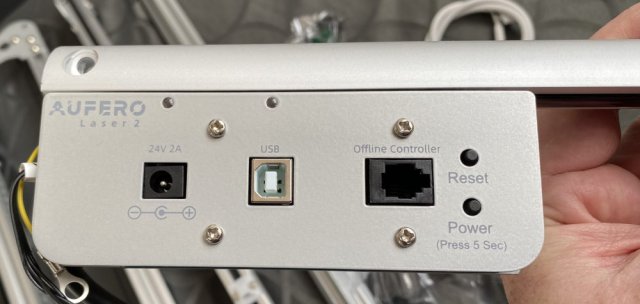

Le panneau de contrôle

Cependant vu le prix de la Aufero Laser 2, il sera plus opportun de directement s’orienter sur la Laser Master 2 pro 60€ plus chère.

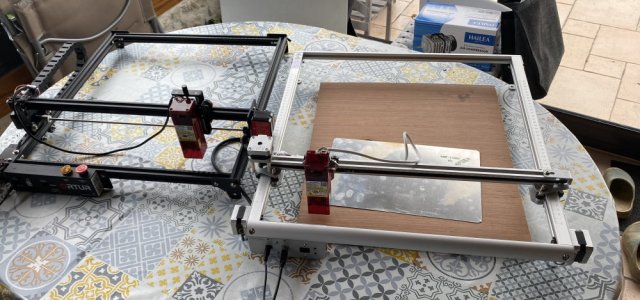

A gauche la Ortur Laser Master PRO 2 benchmark du marché, à droite la Aufero Laser 2

Le bloc en façade dispose d’un connecteur alimentation, d’un port USB, d’un raccord contrôleur dit "hors ligne" proposé en option et des boutons reset et power.

 Une fixation bloc Laser améliorée

La Aufero Laser 2 est équipée de têtes de gravure laser à focale fixe. La mise au point se fait en positionnant en ajustant la hauteur par rapport aux matériaux à graver/découper.

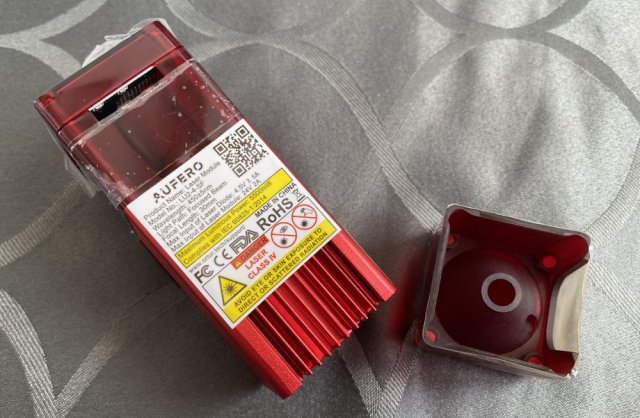

La tête laser LU2-4 SF

En regard de la Aufero Laser 1 et Master Pro 2, Ortur a amélioré le système de blocage par vis. Il pousse maintenant une petite plaque à l’intérieur qui bloque sur l’axe.

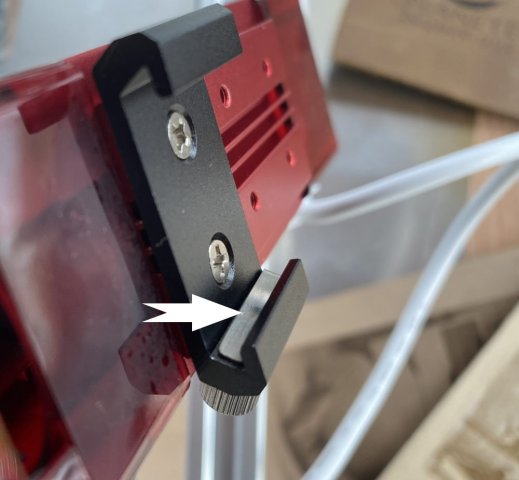

Ortur a revisité le système de blocage vs la Aufero 1/Laser Master PRO

La tête laser fournie avec mon modèle est la LU2-4 SF, un modèle diode qui sort 5.5 watts. C’est dans les meilleures puissance du moment.

Un bouclier aimanté amovible protège les yeux lors de la gravure.

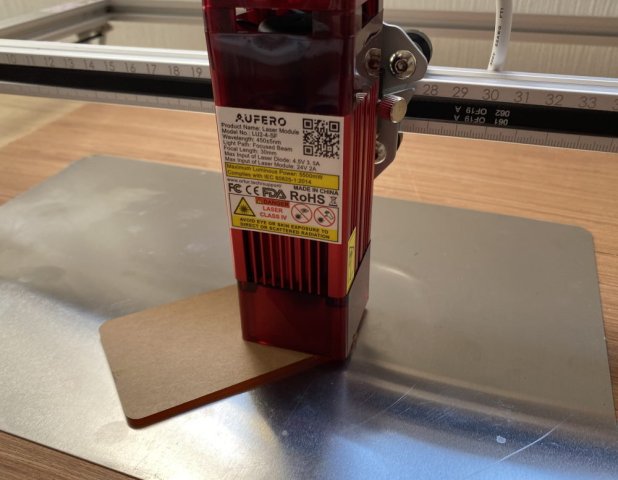

La cale permet de positionner le laser à la distance optimale

Sur ce modèle de laser Ortur Aufero fourni une cale de calibrage pour régler hauteur parfaite.

La tête de gravure Aufero est compacte et légère d’autant que le moteur X n’est pas situé dessus comme sur la Sculpfun S9. Cela permet de graver à très haute vitesse : 10000 mm/min max.

 Logiciel nécessaire

Avant que de graver votre premier projet, il faut que vous installiez un logiciel sur votre ordinateur. Aucun driver n’est nécessaire sous un Windows récent pour que le port USB et la graveuse soient reconnus.

Rien de spécial ici d’une marque de graveuse Laser à l’autre. Ortur/Aufero recommande les classiques LaserGRBL ou Lightburn.

Pour qui ne connait pas, LaserGRBL est le plus répandu en raison de sa gratuité. Il permet le chargement de fichiers images bitmap ou vectorielles qu’il convertit en commande pour la graveuse.
Son usage est moins compliqué qu’il n’y parait et vous trouverez facilement des tutoriaux texte ou vidéo.

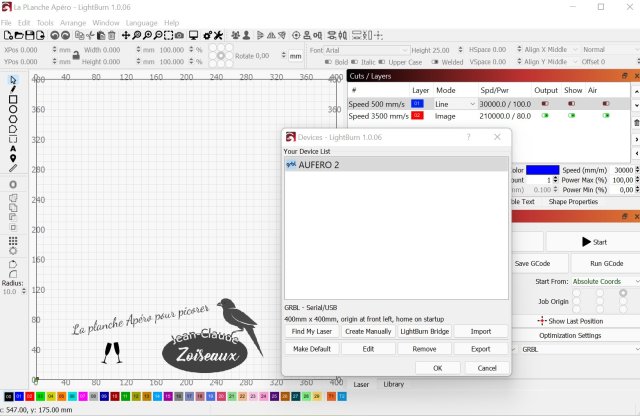

Lightburn est d’un autre niveau. C’est un logiciel tout en un payant (30 jours gratuit, 55€ pour deux postes) qui permet la conception avec fonctions de dessin vectoriel, conversion avec import image de haut niveau, ajout texte, conversions image en chemin etc ainsi que la gravure/découpe avec plusieurs calques.

 Personnalisez vos objets

Si vous vous intéressez à la gravure laser, c’est certainement pour personnaliser des objets du quotidien pour des cadeaux personnels ou dans le cadre d’une activité commerciale.

Le couple LU-2-4 SF + carte mère 32 bits OLM-PRO-V10 garanti un excellent résultat de gravure sur les différentes matières.
Les résultats que j’ai obtenus via la Aufero Laser 2 sont donc sans surprise identiques niveau gravure à ceux de ma Aufero Laser 1 et Ortur Laser Master Pro 2.

La Aufero Laser 2 est silencieuse et ne vibre pas pendant ses déplacements.

Gravure sur bois

Vous pouvez envisager de personnaliser du bois sans limite.

Si votre objectif est de personnaliser des dessus de planche à découper ou plateau de fromage cela se fait sans aucune limite.

J’ai fait des essais photo sur du peuplier et du MDF.
La modulation du laser Ortur permet jusque 1000 nuances de gris en théorie ce qui permet d’envisager des gravures de photos sur des supports bois. Les réglages, vitesse ou puissance laser sont différents selon la matière première que vous allez utiliser.

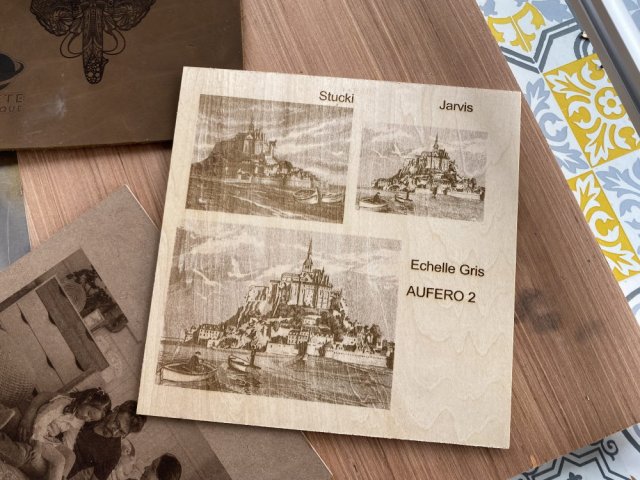

Essai gravure sur bois type balsa

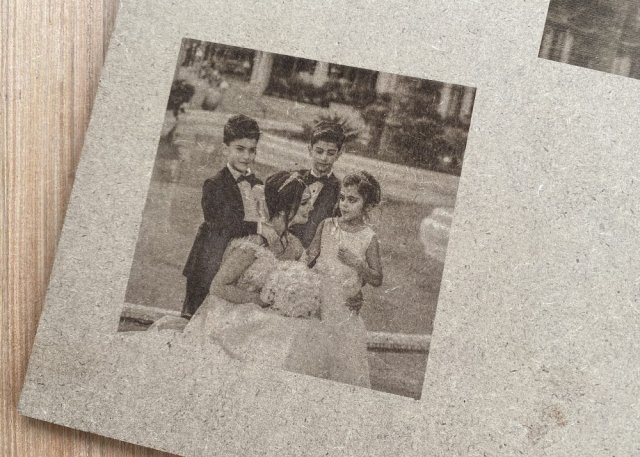

Essai gravure sur bois type MDF

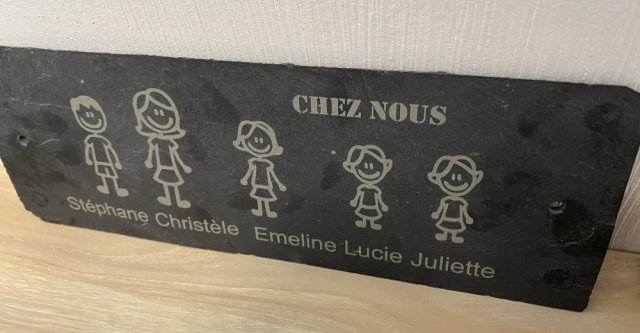

Gravure sur Ardoise

Il s’agit de ma gravure préférée car elle ne dégage aucune fumée et les possibilités de produits personnalisés sont énorme : plats, assiette, sous-verre, plaques.

L’ardoise est simple à trouver à petit prix dans des enseignes physiques comme Actions ou la FoirFouille.

L’ardoise blanchit sous l’effet du laser avec des possibilité de nuance. Il faut penser à imprimer en négatif.

Gravure sur Peau ou tissus

Le laser peut sans aucun problème graver du cuir ou de la peau.

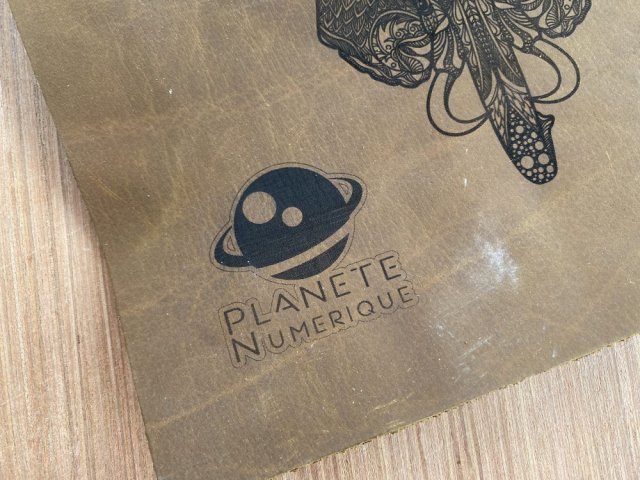

Essai gravure sur cuir

Il faut aimer l’odeur de cochon grillé.

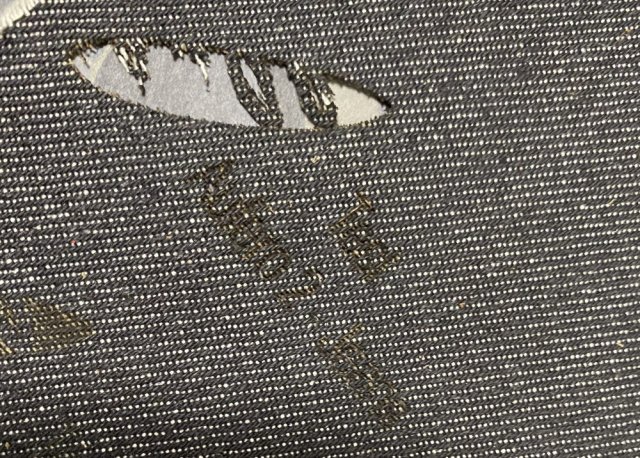

Pour les jeans, on repassera

J’ai essayé de graver sur du tissus jeans. Cela est très compliqué de ne pas le transpercer.

Gravure sur Métal

C’est toujours étonnant mais une graveuse laser diode 5.5 watts peut également marquer le métal. Il faut qu’il soit anodisé comme les lames de couteaux.
le résultat de la gravure est bien visible.

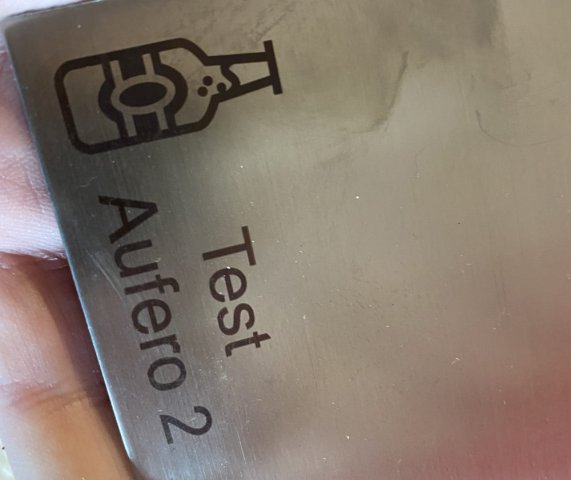

Essai gravure sur plaque métal

Gravure sur Verre

Elle est possible mais le marquage est assez peu visible.

Niveau découpe

Oui, il est possible de découper avec les têtes laser LU-2-4 SF et LU-2-4 LF.
Il s’agit ici de découper des petites épaisseurs de bois ou de plexiglass et aucunement du métal, du verre ou autre surface de ce type.

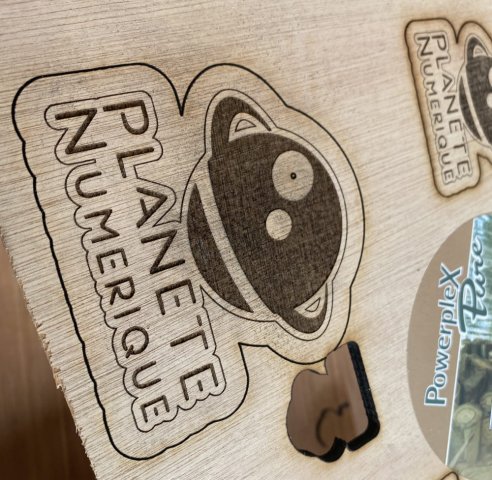

Selon le type de bois, il faudra passer plusieurs fois le laser. Ainsi dans mes essais sur un contreplaqué de 5mm assez dure, j’ai dû passer 10 fois pour découper.
Par contre, vous couperez un balsa de 2 mm en une passe.

Si vraiment la découpe est votre cible première, vous devez prendre la tête LU-2-4 LF car elle est fournie avec un kit Air Assist que vous pourrez associer à un petit compresseur.
Souffler de l’air permet de dissiper les fumées qui encrasse l’optique et salisse le matériau.
J’ai utilisé pour mes tests les logiciels Lightburn et LaserGrbl qui n’ont aucune difficulté à piloter la S9. Le firmware est un Grbl standard.

Je vais continuer mes séries de tests sur d’autres matières et mettre à jour cet article.

 Niveau options

La Aufero Laser 2 est évolutive. Vous pouvez acheter au détail les autres têtes de gravure.

Il existe aussi un module rotary roller pour graver des pièces cylindriques.

 Le prix de la qualité

La machine de gravure Ortur Aufero 2 est une belle machine. On ressent fortement que le constructeur a pris en compte les remarques faites sur ses autres produits pour proposer un modèle avec un châssis nouvelle génération qui est une référence.

Mon regret vient de l’absence de end-stop en série. Ils ne sont pas disponibles en option à cette date.

Le tarif de lancement de la Ortur Aufero 2 est de 325€ sur le site officiel dans les versions LU-2-4 SF et LF 5.5w, les seules que le recommande. La version LU-2-2 n’est pas suffisamment performante en 2022.

C’est beaucoup plus que des produits concurrents comme la Sculpfun S6 à 60€ de moins (le test) et beaucoup trop proche de la Ortur Laser Master 2 Pro à 60€ de plus (le test) qui propose largement plus en sécurité.
Son prix juste devrait être de 300€.
