Test Creality Falcon2 22W, la nouvelle star de la gravure et découpe laser Diode

Les passerelles entre les deux mondes ne sont pas aussi évidentes que l’on pourrait le penser. Ainsi Ortur, leader de la gravure Laser, n’aura pas eu le succès escompté avec son imprimante 3D Ortur Obsidian relativement buguée.

Créer une machine de gravure laser nécessite un investissement R&D majeur sauf à simplement adapter des composants existants, ce que font beaucoup de marques.

Ce n’est pas le choix de Creality. La société a de manière évidente investi de l’énergie en recherche pour produire une machine qui lui est propre. Creality fait partie d’un club très fermé qui fabrique sa propre carte mère (Ortur, Algolaser, LaserPicker et Creality). Son châssis est également très innovant et marque un nouveau standard en haut de gamme.

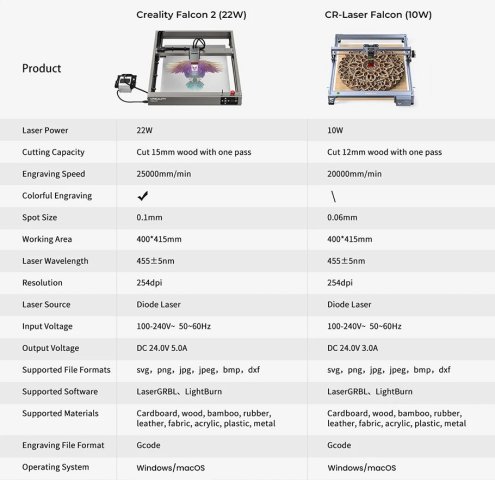

Comparaison entre Falcon et Falcon2

Si vous ne connaissez pas la gravure laser, je vous engage à lire mon guide de démystification.

La Creality Falcon2 n’est pas la première expérience de Creality en gravure laser. Elle succède à la CR-Laser Falcon qui était de conception bien plus élémentaire. Vendue avec une tête laser de 5 ou 10 watts, la Falcon première génération a permis de se forger une expérience.

La Falcon2 est meilleure en tout. Elle déduit par son nouveau châssis associé à une pompe d’assistance à air autopilotée en série. Sa nouvelle tête laser diode 22 watts est parmi les plus puissantes du moment. De quoi graver toutes matières et surtout découper du bois de bonne épaisseur en une unique passe.

 Fiche technique de la Creality Falcon2

 Creality Falcon2 emballage et montage : 4,5/5

Jamais une de mes machines de gravure laser aura obtenu une note aussi élevée sur cet aspect. La raison ? Elle est simple : la Creality Falcon2 est déjà assemblée quand vous la recevez. La taille du carton en atteste.

Assemblée à 95%

Un ensemble d’outils est fourni, dont de quoi nettoyer la tête de gravure. Il y a aussi un adaptateur USB-C vers USB et un lecteur avec une carte MicroSD. Vous avez aussi quelques feuilles de balsa en échantillon, une paire de lunettes, une feuille pour protéger votre bureau, ...

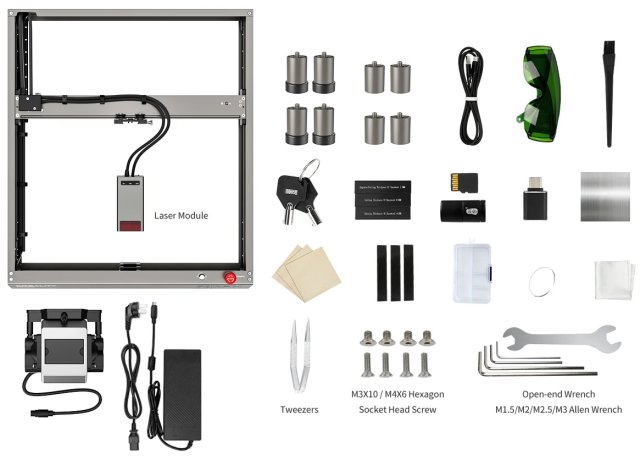

Dans la boite

Vous n’avez pas à utiliser d’outil. En moins de 10 minutes chrono, vous pouvez être prêt à l’utiliser en trois temps.

La Falcon2 standard est une machine dite « à cadre ouvert »

Un : La tête n’est pas placée sur son support pour ne pas être endommagée pendant le transport. Vous devez la glisser, serrer les deux écrous puis brancher son câble sur le côté.

La tête laser est légère

La seule connexion de câble à faire

Deux : Autre composant à installer : la pompe d’assistance à air.

La pompe à air

Elle se branche sur le côté gauche. Cette prise va l’alimenter, mais également lui envoyer les ordres d’activation avec gestion de la puissance. Le débit peut aussi se régler par un potentiomètre au-dessus en manuel.

Le raccord commande de la pompe

Trois : la fixation des pieds

Creality a la bonne idée de fournir des pieds qui vont permettre au besoin de surélever la machine par un système de rallonge. Ce type d’accessoire est vendu en option chez les concurrents.

Les pieds avec système de rallonge

Il y a trois positions possibles pour les pieds sur le châssis. L’objectif de s’adapter à votre table qui peut, en effet, être un peu moins profonde que la machine. Malin !

Trois positions pour les pieds. Malin

Vérifiez si les courroies sont bien tendues et si le support de tête a du jeu. J’ai dû resserrer la roue en dessous du mien, car le support penchait quand la tête était placée dessus.

Le réglage de tension des courroies

Si vous devez resserrer les courroies, cela se fait sans démontage via des vis sur les côtés.

Le kit accessoire

J’aurais mis une note de 5/5 si la documentation s’améliorait. Il n’y a que très peu d’infos sans traductions en français. Manque comment bien vérifier les réglages ou encore bien utiliser la machine.

Un manuel perfectible

 Creality Falcon2, conception générale : 4/5

Mes références actuelles en machines de gravure diode sont, niveau conception, la Ortur Laser Master 3 10 watts et la Xtool D1 Pro. La Creality Falcon2 vient rejoindre ce groupe.

Il est possible de passer des matériaux sous le châssis

J’apprécie son châssis de belle finition, solide et bien assemblé. Sa hauteur est optimale avec le premier jeu de pied. Il est possible de passer de grandes planches en dessous, ce qui est commode.

Des passages de câbles très propres

La surface de travail est de 400 mm x 415 mm.

Les câblages électriques et pour l’assistance à air sont parfaits. Rien ne dépasse ou risque de provoquer un problème. Les composants électroniques sont protégés.

Les end stop sont bien intégrés

La machine est équipée de capteurs de fin de course (end-stop).

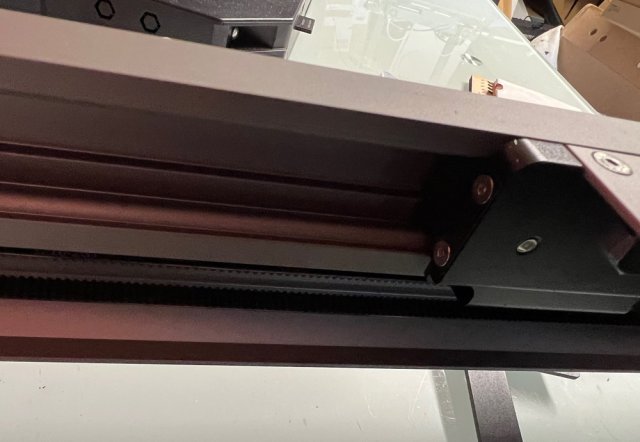

L’axe Y utilise des glissières qui assurent stabilité et précision. Les roues ne sont pas en acier cependant. Elles sont toujours en caoutchouc.

Le bloc de pilotage intégrant la carte mère est situé à l’avant droit. Il dispose sur le dessus d’une clé de blocage d’utilisation et d’un bouton d’arrêt d’urgence. Les touches en façade servent pour le mode dit « hors ligne », utilisation sans ordinateur (voir le chapitre logiciel plus bas).

Le bloc de commande

La connectivité est située sur la gauche de ce bloc avec lecteur de carte MicroSD pour le mode hors ligne, prise USB-C pour le raccordement d’un ordinateur externe, prise alimentation. Il y a ensuite un interrupteur général.

Comme indiqué précédemment, la pompe se raccorde de l’autre côté.

La Falcon2 est une machine à focale fixe. Le réglage de la netteté du laser se fait en déplaçant vers le haut ou le bas la tête. Il n’y a que deux vis à main à dévisser pour rendre mobile la tête.

Le bon positionnement se fait ensuite en plaçant une cale sous la tête.

La jauge

C’est moins intégré que d’avoir un petit bras amovible pour mesurer la distance avec le support comme chez Xtool, mais finalement plus rapide : la cale a trois niveaux pour graver en surface ou placer le point de focalisation à l’intérieur de la matière si vous découpez.

La petite faiblesse vient de l’impossibilité d’envoi de ses modèles à graver à distance. Elle ne propose, en effet, aucune liaison Wi-Fi ou Bluetooth.

 Creality Falcon2, logiciel : 4/5

Niveau logiciel, aucun logiciel maison n’est proposé par la marque. Creality référence LaserGRBL et Lightburn.

Lightburn, le logiciel incontournable pour cette machine

Avec ce dernier, vous pourrez déclencher l’assistance à air automatiquement avec possibilité d’ajustement de la puissance sur quatre niveaux via les paramètres $150 et $151.

Autre possibilité : le mode autonome. Exportez sur la racine de la carte MicroSD le fichier à graver /découper à partir de Lightburn ou LaserGRBL puis placez-le dans le lecteur de la graveuse.

Le panneau de contrôle sans ordinateur

Celle-ci va considérer par défaut le fichier le plus récent s’il y en a plusieurs.
Vous pouvez lancer une prévisualisation de l’espace de gravure par le bouton Frame.

Le bouton lecture/pause va en permettre le lancement. Les autres boutons de positionnement sont disponibles en permanence.

L’absence d’écran de sélection du fichier à graver limite un peu l’intérêt de cette impression en mode sans ordinateur.

Il y a en théorie, en bricolant, la possibilité d’utiliser un smartphone Android sur lequel l’application générique GRBL Controler est installée avec une liaison USB-C vers USB-C et un câble OTG.

 Creality Falcon2, sécurité : 4.5/5

Carton plein niveau sécurité avec un très haut niveau de prestation.

Côté sécurité passive, la tête est équipée d’un bouclier non amovible qui va empêcher le laser de rebondir. La marque fournit par ailleurs une paire de lunettes d’entrée de gamme.

Les trois voyants en haut de la tête laser

Pour la partie active, assistée par électronique, vous trouvez à la fois une clé de verrouillage pour empêcher un usage hors contrôle ainsi qu’un bouton d’arrêt d’urgence pour arrêter la machine en cas de problème.

Le sommet de la tête de gravure dispose de trois voyants. Celui central averti d’un possible départ de feu s’il passe en rouge en continu. Le firmware de la machine n’est pas configuré pour arrêter son travail.
Si vous souhaitez que la machine s’arrête vraiment, il faut placer le paramètre $154 à 1 via Lightburn. Il y a un petit fichier PDF qui l’indique sur la carte mémoire fournie. J’aurais aimé que cela soit mieux expliqué.

Le bouton reset alarme

La tête dispose d’un petit bouton au-dessus pour faire un reste des alarmes.

Dernier dispositif de sécurité : le gyroscope. Si la machine change d’inclinaison, elle va immédiatement cesser de fonctionner.

 Creality Falcon2, performance laser en gravure : 4/5

La Falcon2 grave fort, indéniablement. Mon fichier de benchmark sur contreplaqué pour mes machines 20 watts le montre bien avec des espaces carbonisés. La puissance annoncée est de 22 watts par association de 4 diodes 6 watts.

Une gravure puissante mais quelques problèmes de modulation à 10 et 20%

Ce fichier montre aussi quelques faiblesses de la machine avec à 10 et 20 % des absences ou défauts de gravure. Il y a surement encore quelques bugs dans le firmware qui ne sont pas importants dans des usages courants.

J’ai gravé de nombreux projets sur du bambou ou encore de l’ardoise sans constater d’imperfection.

L’avantage d’une machine puissante est de pouvoir graver vite. La vitesse maximale de la Creality Falcon2 est de 25 000 mm/minute, ce qui est excellent.

La gravure sur métal ne pose aucun souci. Ce type de machine peut graver avec des couleurs sur de l’acier inoxydable en fonction de la chaleur produite, le métal réagit et crée une variante de couleur.

Niveau définition, la taille du point laser est de 0.1 mm. Ce n’est pas le plus fin du marché sans que ce ne soit vraiment problématique. Il a le mérite d’être carré donc sans déformation. Vous pouvez graver en 300DPI.

Selon les matières à graver, il est parfois compliqué de bien voir en prévisualisation le faisceau laser à travers la fenêtre de protection.

 Creality Falcon2, performance laser en découpe : 5/5

La nouvelle machine de gravure de chez Creality mérite un 5/5 pour la découpe laser. Elle se positionne comme la meilleure de sa catégorie 20-22 watts.

J’ai utilisé mon benchmark pour comparer objectivement. C’est la première fois que j’arrive à découper du contreplaqué 5 mm à la vitesse de 400 mm en une seule passe. C’est généralement 300 mm au maximum.

Première machine qui découpe en une passe à 400 mm/min

J’ai effectué une découpe avec et sans l’assistance par air, ce qui n’a pas réellement de sens comme vous l’avez ici en série. Vous verrez cependant que l’assistance à air améliore la découpe et de plus évite les taches de fumée.

Le compresseur à air livré est performant. De plus, il ne vibre pas sur la table et se montre assez discret.

Avec cette fonction découpe, les projets les plus ambitieux sont possibles, comme la découpe de prénoms.

Des découpes parfaites

C’est la première fois que je peux les faire aussi rapidement sans échec.

 Creality Falcon2, évolutivité et options : 4/5

Bonne note également en matière d’accessoires. Creality propose à son catalogue un Rotary Roller pour graver des formes cylindriques ainsi qu’un caisson.
Pour utiliser un roller, vous devrez utiliser / débrancher la nappe du moteur Y car il n’y a pas de prise dédiée.

Il faut ensuite considérer que vous avez déjà les pieds pour surélever la machine et l’équipement air assist / pompe offerts en série.

Rien ne vous empêche d’utiliser des accessoires d’autres marques.

 Creality Falcon2, retour d’expérience : 4/5

J’ai, après plusieurs semaines de test, toujours une bonne expérience avec la Creality Falcon2. Elle ne m’a causé aucun échec en gravure, sauf quand j’ai activé la détection de flamme. C’est une fonction toujours sensible.

Elle est rapide et silencieuse.

L’entretien de la lentille est simple. L’embout se dévisse à la main. Un kit de nettoyage est fourni. Un indicateur sur la tête indique quand vous devez nettoyer l’optique. J’ignore sur quel critère il se base pour déterminer le besoin.

Facile à démonter

La petite cale est pratique et la seule crainte que j’ai est de l’égarer.

La cale est finalement pratique

Au final, j’aurais aimé l’intégration d’un circuit wifi pour mieux profiter du mode autonome en envoyant mes modèles à distance.

 Creality Falcon2, Prix, disponibilité : 4/5

Avec un prix 569€ en bon plan dans mes pointages et la prestation complète montage, et pompe assistance air, c’est légitimement une super note à la clé pour ce critère. D’autant que la marque Creality est très largement distribuée.

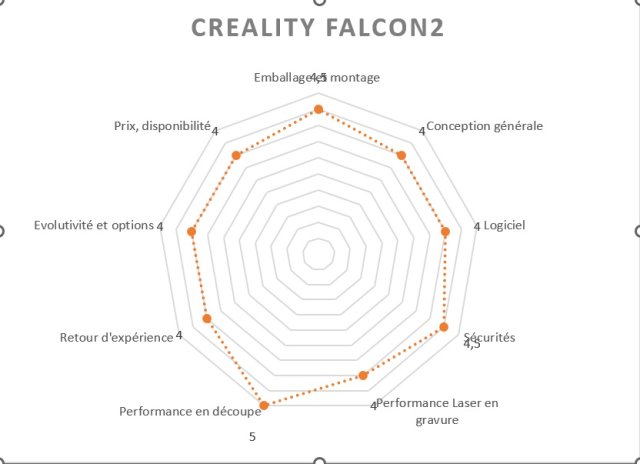

À l’heure de la notation globale, la Creality Falcon2 prend la première place de mon classement des machines Laser 20/22 watts du marché (87.5 points) devant la Xtool D1 Pro (76.5 points).

Son tarif économique en bon plan est aussi un point non négligeable au moment du choix. À moins de 580€ en bon plan, c’est du jamais vu, à acheter les yeux fermés.
