Machines de gravure et découpe laser
Après avoir testé les graveuses laser de chez Ortur, Aufero et sculpfun, me voici enfin à même d’évaluer un modèle de chez Atomstack. Cette marque est très active sur le segment des graveurs laser de moyenne gamme avec sa serie A5 dont je teste ici la dernière déclinaison A5 Pro +.
LE VERDICT
ATOMSTACK A5 PRO+
Si vous voulez vous lancer dans la gravure laser, considérez la Atomstack A5 PRO +. Pour un prix plus que raisonnable, cette machine propose une large surface de gravure, un laser puissant et précis.
| Les points forts |
|---|
| Laser Précis |
| Evolutive |
| Montage facile |
| Super prix |
| A Améliorer |
|---|
| Pas de End-Stop |
| Pas de système de sécurité |
Vous seriez étonné de ce que vous pouvez faire avec une machine de gravure laser. Toutes les personnes autour de moi qui en découvre les possibilités sont séduites. Et il ne s’agit pas de "geeks".
La cible est bien différente de celle des imprimantes 3D même s’il s’agit toujours de DIY, "faites le vous-même".
La gravure laser c’est de la créativité et la perspective de personnaliser tout un ensemble d’objets communs.
C’est aussi des perspectives commerciales ou comment changer un objet commun à 1€ en un cadeau personnalisé vendable plus de 20€.
Il y a un peu de technique à maitriser comme dans toutes activités.
Même une machine à coudre en demande....
Un marché plus mature
Les graveuses existent depuis des années mais dernièrement il y a eu des évolutions majeures qu’illustre bien l’ ATOMSTACK A5 PRO+, ici en test.
Les nouveaux graveurs Laser proposent
- Un montage plus simple. 30 minutes suffisent en général sans besoin de technique ni outils particuliers.
- Plus de polyvalence. Les lasers de nouvelle génération ont une puissance efficace autour de 5 watts qui grave tous les matériaux mêmes les plus durs comme le métal. Ils peuvent aussi découper des matériaux fins.
- Plus de rapidité en raison de châssis plus stables et carte mères plus performantes.
- Plus de précisions grâce à des têtes Laser avec une focalisation fixe qui ne demande pas de faire la mise au point et une meilleure modulation pour générer des nuances lors de la gravure.
- Un meilleur prix avec des bons plans autour de 250€
Chaque marque/modèle de graveuse Laser a ses forces et ses faiblesses. Si la Ortur laser Master pro 2 reste ma référence sur ce marché (le test) notamment niveau sécurité, il y a aussi des modèles plus économiques mais de qualité.
La ATOMSTACK A5 PRO+ de ce test est vendue moins de 250€ en bon plan ce qui en fait une des moins chère de sa catégorie.
Les caractéristiques de la ATOMSTACK A5 PRO+
La A5 PRO+ est une machine de milieu de gamme qui permet la gravure sur une large surface.
Elle est équipée d’un bloc laser dernière génération à focalisation fixe de bonne puissance.
Niveau électronique, elle exploite une carte mère évolutive niveau installation de capteurs de fin de course.
Atomstack propose par ailleurs des accessoires pour graver des bouteilles ou verre, étendre la surface de gravure, kit de soufflerie pour découpe, voire caisson.
Voici un petit tableau de synthèse
| Caractéristique | Valeur |
|---|---|
| Taille Gravure | 410 * 400mm |
| Puissance en entrée | 40W |
| Laser livré sortie | 5.5 W |
| Focale | Fixe |
| A Assembler | Oui > 20 minutes |
| Surface extensible | Oui en option |
| Règle sur profilé | Oui |
| Alimentation | 12 V |
| Carte mère | LaserBox ESP32 V1.0 |
| Système Embarqué | GRBL 1.x |
| Capteur fin de course | Option en DIY |
| Controleur Hors ligne | Non |
| Bouton arret urgence | Non (interrupteur présent) |
| Capteur flamme | Non |
| Accessoires fournis/consommables | Lunettes, plaques de balsa, plaque métal |
| Options | Support découpe nid d’abeille, kit d’extension surface, Rotary Roller, Assistance à Air |
| Meilleur prix | 250€ environ |
Niveau concurrence, la ATOMSTACK A5 PRO+ rivalise avec la Sculpfun S9 dont j’ai pu vous faire un test récemment.
ATOMSTACK Propose par ailleurs d’autres graveuses Laser dans la série A5 avec des changements minimes. La A5 PRO + est la plus intéressante en raison d’un bloc laser optimisé dans sa conception qui assure une meilleure précision.
Rappel sur la sécurité
Quand vous utilisez un outil de bricolage, vous prenez des précautions.
Il faut faire de même avec une graveuse laser
- Ne pas tenter de graver n’importe quoi. Seuls quelques matériaux peuvent être gravés ou découpés. Un laser brule et peu donc provoquer un incendie.
- Faire attentions aux fumées qui peuvent être toxiques. Ainsi, il faut savoir que le « bois » MDF à la colle toxique quand elle brule et que le vinyle dégage du gaz nocif à la combustion. Il faut utiliser cette machine dans un lieu aéré, garage, atelier, et si vous devez rester proche utiliser un masque pour filtrer l’atmosphère.
- La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. Atomstack protège le faisceau de sa tête via un bouclier qui limite les risques. Une paire de lunette de protection basique est fournie.
Un montage simple
Comptez 30 minutes maximum pour assembler la Atomstack A5+.
Il n’y a pas de parties compliquées et l’assemblage est bien documenté.
- La boite avec les éléments bien rangés
- Le kit à assembler
- Un manuel en français
En résumé, il s’agit de quatre profilés aluminium à connecter ensemble avec un portique qui soutient la tête Laser. .
Le plus compliqué est le placement des courrois.

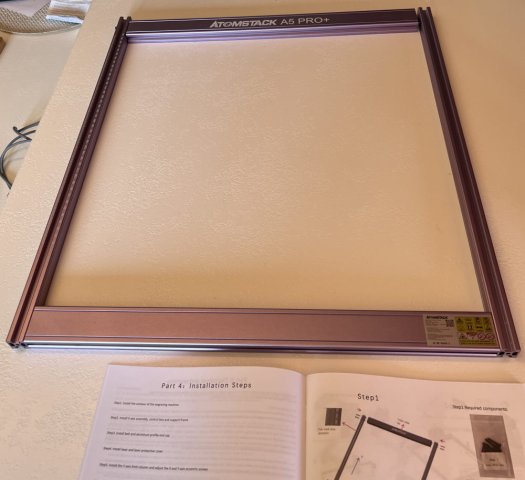

- Des profilés larges de qualité
- Le portique est pré assemblé
Les profilés sont de qualité, larges sur l’axe X, avec des butées d’arrêt pour le portique. Atomstack donne même des petites pièces en plastique de la couleur du châssis pour l’extrémité des profilés.
- Notez la butée de fin de course
Le bloc de pilotage est à l’arrière gauche et pas à l’avant droit comme chez la concurrente Sculpfun S9.
- En haut la Sculpfun s9, en bas la Atomstack A5 Pro+. Des conceptions proches.
Cela semble étrange mais au final cela facilite l’ajout de capteurs END-STOP comme je vous l’explique un peu plus bas.
La surface de gravure est de 410 * 420. Les profilés gauche et le portique ont une sérigraphie règle de mesure.
- Des règles sont dessinés sur 2 axes
Le système de portique est plus basique que celui de la Ortur Laser Master PRO 2 avec des chariots avec 3 roues en V pour gérer le déplacement sur l’axe Z.
Il n’y a qu’un moteur sur les axes Y contre deux chez Ortur.
Le moteur de l’axe X est placé directement au-dessus du bloc laser ce qui limite la vitesse maximale possible.
Rien de fondamental pour un modèle milieu de gamme.
Une carte mère standard
Située dans un boitier se trouve la carte de pilotage de la graveuse. Ce boitier comporte une prise USB pour le raccord à un ordinateur, la prise alimentation externe et un interrupteur. C’est une amélioration pratique de cette nouvelle série A5 PRO + qui peut potentiellement jouer le rôle de bouton d’arrêt d’urgence.

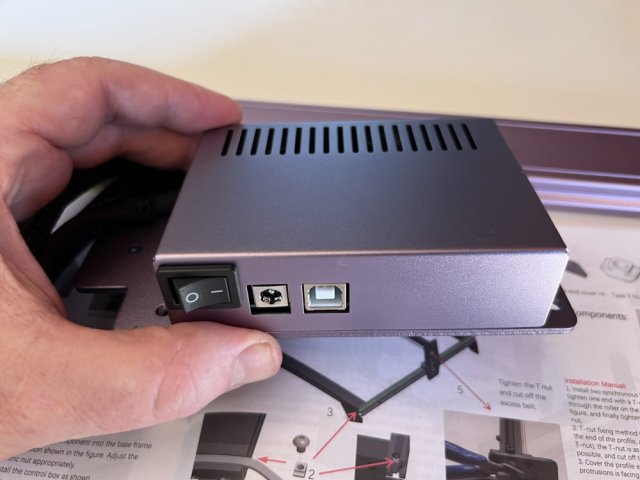

- Le bloc de contrôle de la A5 PRO + dispose d’un interrupteur
Les photos commerciales de la Atomstack A5 PRO + ne montre pas cet interrupteur sur le boitier !
La carte mère utilisée sur la A5 PRO + diffère des autres versions A5. Elle est griffée LaserBox ESP32 V1.0. Cette carte est un dérivé d’une carte standard du marché, la Makerbase MKS DLC.
- La nouvelle carte mère
Cette carte mère standard permet de piloter une graveuse laser sur ses fonctions élémentaires : déplacement X, Y et alimentation/modulation du Laser. Elle propose des connecteurs de capteur de fin de course qui peuvent être activés par une mini modifications de la part de l’acheteur (voir ci-après).
Par contre, la carte d’origine Makerbase ne propose pas de système de sécurité en série ou option (ni détecteur de flamme, gyroscope ou détection de laser bloqué).
Un laser précis et puissant
Pour l’utilisation, il faut ajuster la hauteur du laser en le plaçant juste au-dessus de la surface à graver.
Il faut faire coulisser la tête sur un rail puis bloquer via une grosse molette. C’est basique mais efficace. Atomstack fait évoluer ses têtes laser de modèle en modèle et c’est le cas de celle de la A5 PRO + qui est plus performante niveau précision grâce à des ajustements sur les lentilles internes.
La tête Laser fournie avec la Atomstack A5 PRO+ est un modèle diode qui sort 5.5 watts avec une consommation de 40 watts. Il s’agit des valeurs standards du marché en 2022.
Une fenêtre en verre fait office de bouclier pour protéger les yeux lors de la gravure.
J’ai utilisé pour mes tests les logiciels Lightburn et LaserGrbl et gravé sur différents bois, ardoises, métal, liège, ...
La qualité et la précision de la gravure m’ont étonné lors de la personnalisation d’une coupe de bois. Les texte y compris les plus petits sont parfaitement définis sur le bois. J’ai pu aussi confirmer la puissance du laser qui, même à vitesse/puissance modéré, à bien marqué le bois.
- Un laser puissant et précis
Un autre exemple a eu pour objectif de contrôler la qualité de la modulation. J’ai personnalisé le fond d’une boite de traiteur en balsa avec une photographie. Le résultat est excellent.
- Reproduction de photo ? test validé !
Nouvel essai sur un bois différent avec une planche à découper. Le laser est a même de creuser en une passe le bois ce qui produit un rendu intéressant et qui va durer dans le temps.
- Excellents résultats en gravure de bois dur
Je me suis ensuite amusé à créer des planches apéro sur des ardoises. De nouveau rien à redire. Cette matière est simple à manipuler.
- Des petits cadeaux faciles
Les dessous de verre en liège sont personnalisables avec une faible puissance laser.
- Le liège est facile à graver
J’ai aussi mené des tests un peu plus techniques sur du métal et obtenu le résultat attendu.
- Test sur métal
La machine ne vibre pas et reste bien stable pendant la gravure. Vous entendrez le bruit de la ventilation de la tête laser et des mouvements sur les axes sans que ce ne soit particulièrement gênant.
J’ai fait aussi des tests de découpe basique. Il faut mettre le laser à petite vitesse et demander au logiciel de passer plusieurs fois sir le bois est plus épais que 2 mm.
Il est pour cet usage recommandé d’utiliser un système "Air Assist" qui évacue les fumées et empêche de noircir le bois.
Atomstack propose un kit additionnel pour une centaine d’euros.
Améliorez votre A5 PRO+
Comme indiqué précédemment, il est possible d’équiper sa graveuse Atomstack A5 PRO + de capteurs de fin de course, "end stop". Ces capteurs permettent à la machine/logiciel de savoir où est précisément l’origine ce qui facilite le bon placement des objets à graver.
Il est facile d’en ajouter.
1. Il faut acheter des end stop basiques d’imprimante 3D de ce type sur Amazon (cher) ou Aliexpress (peit prix).
2. Il faut ensuite imprimer un modèle 3D. J’ai repris un modèle prévu pour la Sculpfun S6.
3. Sur la carte mère, brachez les câbles sur les connecteurs XY comme ci-après.
- Le branchement des end-stop
4. Fixez ensuite vos end-stop sur les profilés via des écrous en T
- Avec des end-stop, l’usage devient de suite plus facile
5. Il faut configurer la graveuse Laser pour qu’elle exploite des capteurs de fin de course matériel.
Cette vidéo Youtube en Allemand que vous pouvez sous-titrer explique la configuration.
Un excellent rapport qualité/prix
La machine de gravure Atomstack A5 Pro + m’a séduit. Je la positionne dans mon top 2022 des meilleurs graveurs laser de moyenne gamme vu son tarif actuel en bon plan de moins de 250€ ! Je la trouve supérieure en conception à la Sculpfun S9.
La Atomstack A5 Pro + est vendue 248€ chez Geekbuying entrepôt Europe avec TVA incluse via le code réduction NNNATOMSA5PROPLUS.
J’ai apprécié la finesse de son laser puissant.
| Caractéristique | Note | |
|---|---|---|
| Simplicité Montage | 3/5 | Assemblée à 60%, Bien documentée |
| Conception générale | 3/5 | Manque end-stop |
| Evolutivité | 3/5 | Via la communauté uniquement |
| Carte mère | 3/5 | Pas de possibilité d’option hors end-stop |
| Laser | 4/5 | Puissant à focale fixe et réglage hauteur simple |
| Sécurité | 3/5 | Bouclier, lunettes, interrupteur |
| Polyvalence | 3/5 | Grande dimension, évolutive en taille |
| Usage | 4/5 | Silencieuse et précise |
| Communauté | 4/5 | Commence à être connue |
| Prix | 4/5 | 250€ en bon plan |
| Qualité Prix | 4/5 | Produit référence |
