Le codec DivX® demystifié - Partie 2

L’entrelacement, un concept essentiel

Une image dite entrelacée n’est pas affichée en une seule fois. Elle est composée de deux trames successives qui affichent chacune une ligne sur deux.

L’entrelacement est toujours utilisé en vidéo numérique que ce soit du côté du DVD que des vidéos de votre caméscope. Pour assurer la qualité de leur conversion, il est habituel de désentrelacer les vidéos avant leur compression. L’image devient alors progressive, c’est à dire qu’elle s’affiche en une seule fois.

Il arrive que les trames soient mal gérées dans une vidéo ce qui produit lors de l’affichage sur un téléviseur des saccades de l’image.

Rapports d’écran : pour éviter la déformation

Une vidéo a une certaine largeur et hauteur. La division de la largeur par la hauteur donne ce qui est appelé le rapport d’écran.

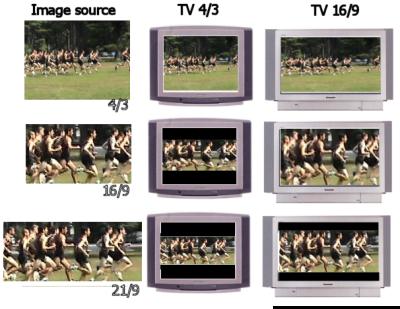

L’image diffusée par les chaînes de TV est principalement au rapport 4/3, ce qui signifie que l’image est 1.33 fois plus large que haute. Il existe ensuite une multitude d’autres formats écran large par exemple 16/9, soit 1.78 fois plus large que haute pour nos téléviseurs, ou encore 21/9 au cinéma (2.33).
Quand il s’agit de diffuser une image d’un certain format vers un qui est moins large, des bandes noires doivent être ajoutée pour ne pas déformer l’image sur le récepteur.

Quel sont les impacts en matière de codage en fichier ?

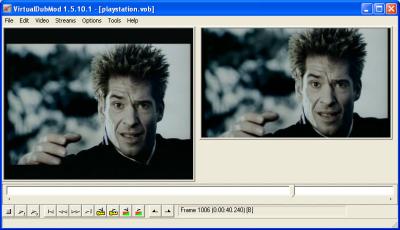

Lorsqu’un film, principalement DVD-Video est converti par exemple en DivX®, l’image source est d’abord remise dans un format compatible 4/3 avant compression, ce qui signifie qu’il y a des bandes noires en haut et en bas de l’écran si la source n’est pas à ce rapport.
Ces bandes noires doivent être ignorées avant une compression en DivX car elle ne servent à rien et consomment de la place sur le disque.
Les bandes noires seront reconstituées lors de la lecture. Le mot anglais « cropping » est utiliser pour décrire cette opération.
