Test Creality Ender 3 S1 PRO, l’imprimante 3D reine de sa catégorie qui grave laser aussi

La ENDER 3 S1 (non pro) s’est fait une bonne réputation dans le monde des imprimantes 3D moyen volume d’impression. Ceci par son extrudeur en direct drive à double engrenage "Sprite", un système de mise à niveau automatique du lit, un double axe Z, des moteurs pas à pas silencieux, une plaque flexible amovible sur le plateau ou encore un écran d’affichage couleur.

La Ender S1 PRO ici en test en est une évolution. Elle reprend la plupart des caractéristiques de la ENDER S1 et en améliore certains aspects.

 Emballage/Montage : RAS

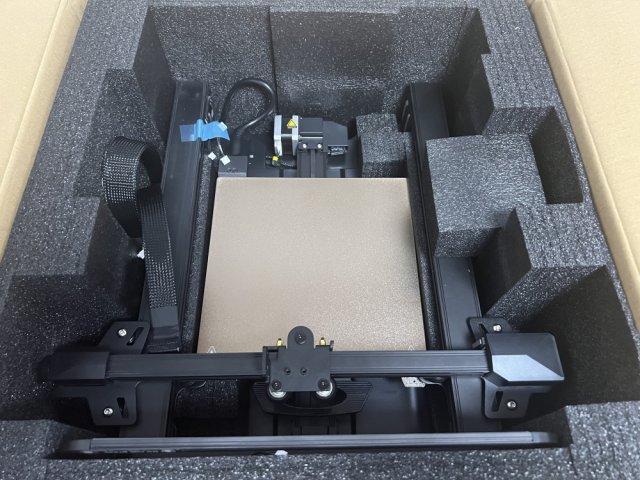

Je ne m’attarderai pas particulièrement sur le colisage et le montage, car il y a eu de gros progrès. L’imprimante ENDER 3 S1 PRO voyage semi-assemblée dans un carénage en mousse sur plusieurs niveaux qui limite à l’extrême les risques qu’elle soit endommagée pendant le transport.

Dans le carton se trouve en morceaux principaux le châssis de la ENDER 3 S1 PRO, le portique, la tête de gravure, le support bobine et l’écran tactile.

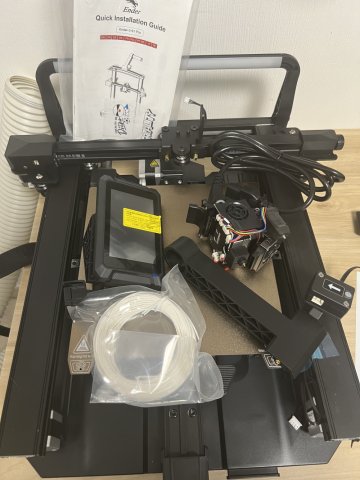

Le contenu du carton

Creality donne quelques pièces de rechange dont une buse. Une pince est fournie ainsi qu’un peu de filaments, mais pas de spatule. Évidemment, le plateau est flexible et ne demande pas l’usage de ce type d’outil pour décoller les impressions.

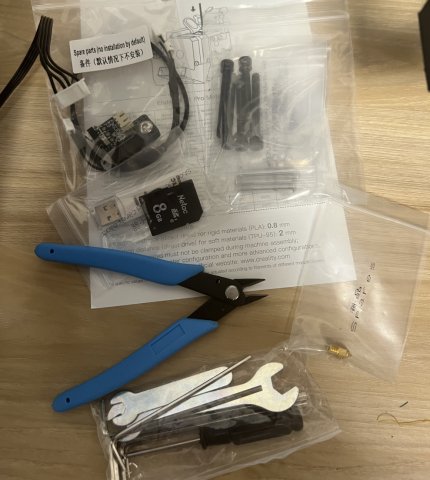

Quelques outils et pièces de rechange

A l’aide du manuel en français et des outils fournis, l’assemblage est rapide sans piège.

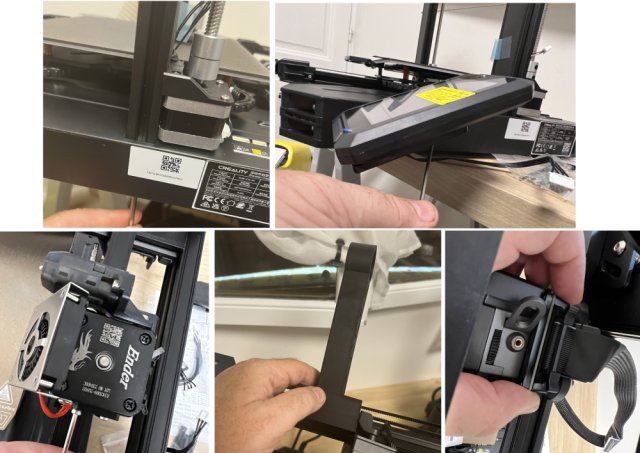

Le montage de la Ender S1 PRO est simple

L’imprimante assemblée est compacte et respire la qualité.

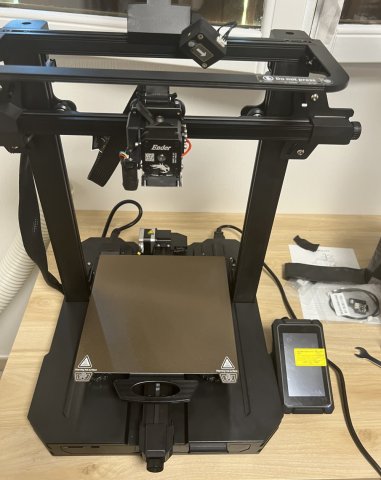

La Ender 3 S1 Pro assemblée

 Une conception de haut niveau

Comment expliquer un écart de prix de un à deux pour des imprimantes 3D qui au premier regard sont dans une même gamme ? C’est la question évidente pour qui va s’intéresser à la Creality Ender 3 S1 PRO.

Vue de l’extrudeur

Ce qui fait la force de la ENDER 3 S1 PRO de ce test est la nouvelle génération de son extrudeur appelé Sprite. Comme la S1, Creality utilise un direct drive sur sa machine plutôt que le système déporté Bowden d’autres générations. En regard du S1 cet extrudeur a encore été amélioré.

Pour rappel, ce système de tête tout-en-un direct drive a l’avantage de limiter la distance entre l’entrée et la sortie du filament. Cela rend plus précise l’impression, en particulier dans le cas de matériaux flexibles.

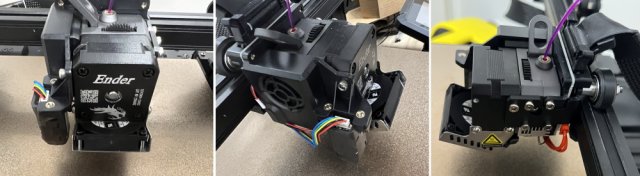

Le nouvel Extrudeur tout métal

Le revers de cette technologie est souvent le poids de ce type de module qui pèse et pose des problèmes de précision d’impression surtout à haute vitesse.

Le premier SPRITE était relativement léger, 210 g. Celui de la PRO en métal pèse son poids 334 g ce qui peut poser un problème.

La ENDER 3 S1 Pro dispose d’un double moteur en Z avec des axes synchronisés par une courroie pour une précision de haut niveau.

Cette nouvelle tête fait plus que d’être légère. Elle est notamment optimisée pour permettre une température extrême de 300° qui permet d’envisager l’impression de filaments techniques autres que les traditionnels PLA, TPU et ABS. Tout en métal, ce nouvel extrudeur dispose d’un double ventilateur pour dissiper parfaitement la chaleur.

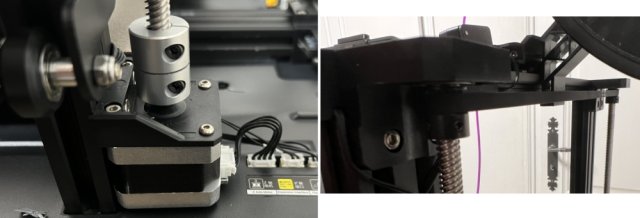

Un double moteur en Z et des courrois de synchronisation

L’extrudeur SPRITE explique une grande partie du prix. Sachez qu’il existe en kit pour faire évoluer les autres imprimantes de la série ENDER. Il faut alors investir autour de 120€.

Le côté de l’extrudeur laisse apparaitre le capteur de nivellement CR-Touch. Ce système que l’on trouve maintenant généralisé sur les imprimantes 3D sérieuses contrôle 16 points sur le plateau pour en compenser les irrégularités. Il est très efficace.

Creality continue de proposer des larges molettes de réglage manuel sous le plateau en cas de déréglage majeur.

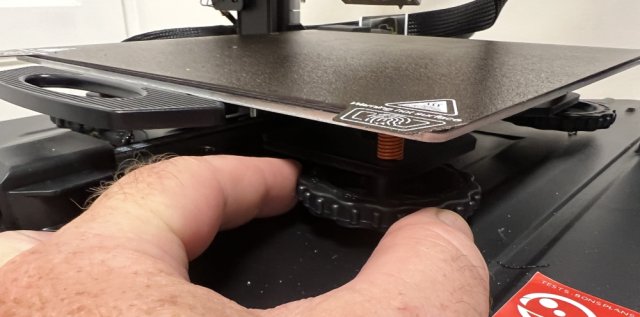

Il existe toujours une possibilité de réglage manuel

Tout est prévu pour optimiser ses impressions sur cette machine de manière rapide. J’en prendrais pour illustration des molettes de réglages de tension des courroies.

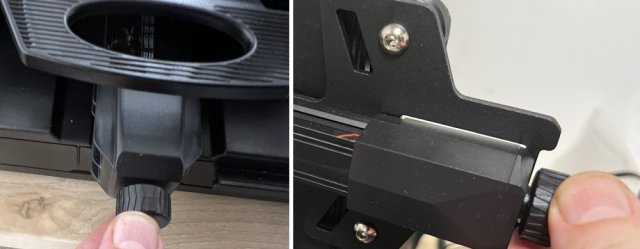

Les réglages de tension des courroies par molette

Le dessus du plateau est magnétique pour décoller sans efforts ses modèles. Son revêtement PEI adhère parfaitement de base, mais pour des filaments techniques à commencer par l’ABS, il faut quand même envisager des astuces complémentaires (laques, colle bâton) pour éviter le "warping".

Le plateau propose désormais une poignée pour l’avancer sans devoir poser les doigts sur la surface potentiellement brulante.

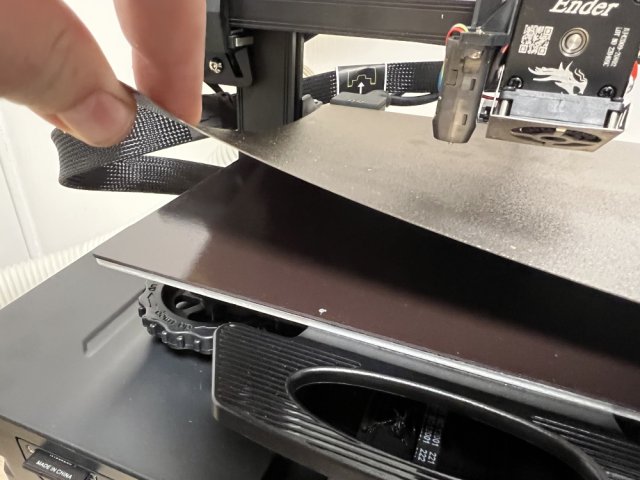

Le plateau avec un nouveau revêtement reste flexible

Le dernier point majeur d’évolution de la ENDER 3 S1 PRO est l’arrivée d’un éclairage LED. Une fois l’imprimante sous tension, il est possible d’allumer par un interrupteur latéral une large réglette LED pour bien voir.

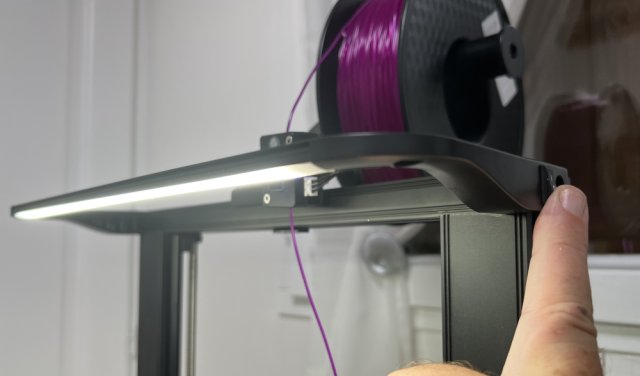

Une réglette LED avec interrupteur fait son apparition

Comme vous le voyez, la liste des améliorations en regard d’un modèle élémentaire tient de la liste de Prévert.

Il faut ainsi que je vous parle du tiroir en façade pratique pour ranger outils ou pièces de rechange qui est maintenant classique.

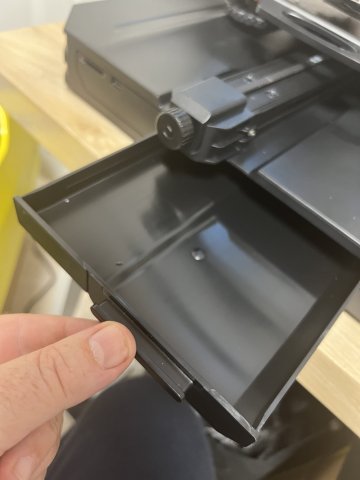

Le tiroir, une idée de la communauté

Niveau électronique, la ENDER 3 S1 PRO est équipée d’une carte mère maison 32 bits CR-FDM-v2.4.S1_v301 avec des pilotes silencieux pour les moteurs pas-à-pas.

Son écran de pilotage 4,3 pouces couleur est à présent tactile. L’interface utilisateur a été traduite en français.

Pour les écrans, rien de révolutionnaire sur le contenu. De mon côté je trouve les choix parfois peu intuitifs.

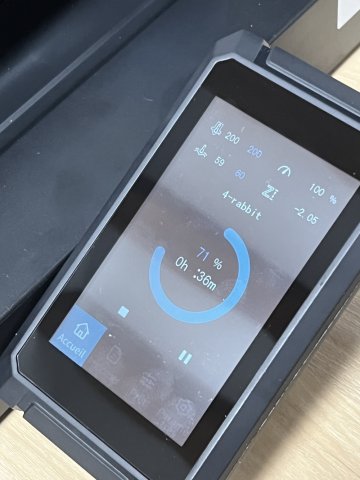

Le nouvel écran tactile, un peu fade en couleur/contraste

Le chargement des modèles se fait par une carte SD taille normale. Ce choix judicieux a été initié avec la précédente S1. Les microSD sont difficiles à manipuler et faciles à perdre. Pour le raccordement à un ordinateur, Creality passe désormais à l’interface type-C.

Voici un tableau des caractéristiques de la Creality Ender 3 S1 PRO. Je vous les compare avec la très bonne Anycubic Vyper.

 Je me lance !

La mise en température du plateau est relativement rapide (1° en moins de 2 secondes). Des sélections pour un préchauffage PLA et ABS sont proposés en raccourci dans le menu "manuel".

Après un nivellement automatique sans besoin d’ajustement manuel, j’ai réalisé une première série de tests avec du PLA avec les modèles fournis. Creality propose en effet, quelques GCODE basiques sur la carte pour se lancer.

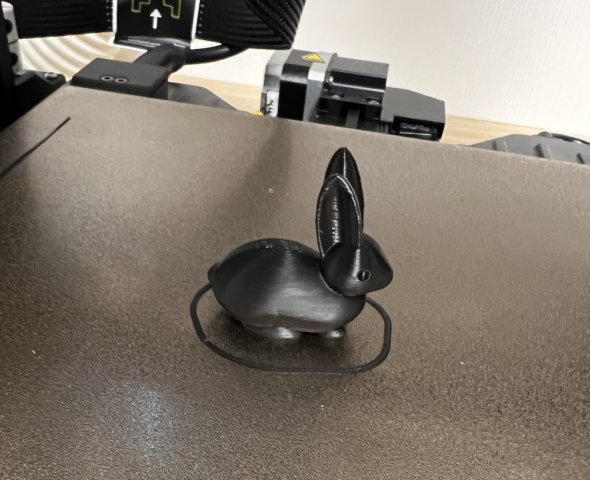

Le lapin présent sur la carte SD

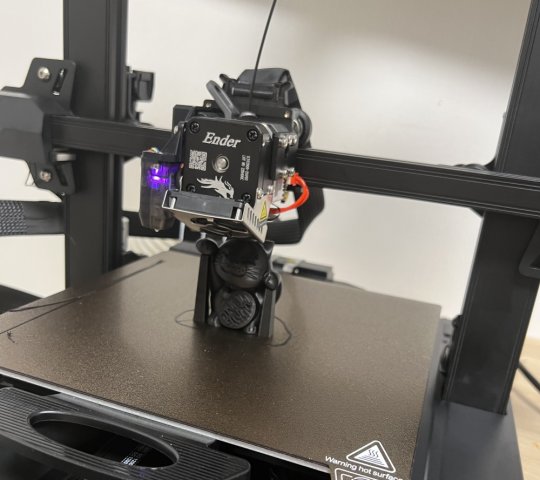

Le chat présent sur la carte SD

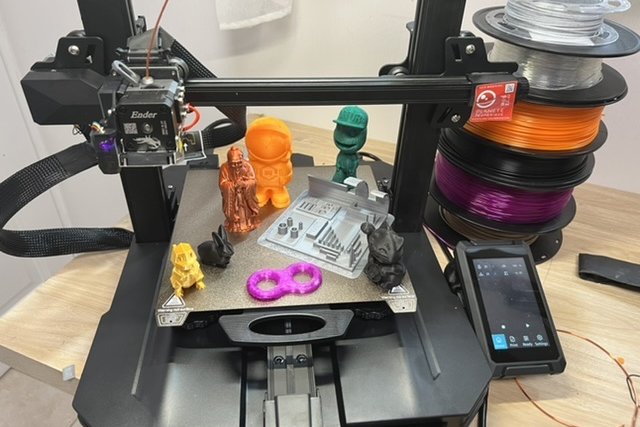

Le résultat de ces premiers tests au sortir du carton rassurent.

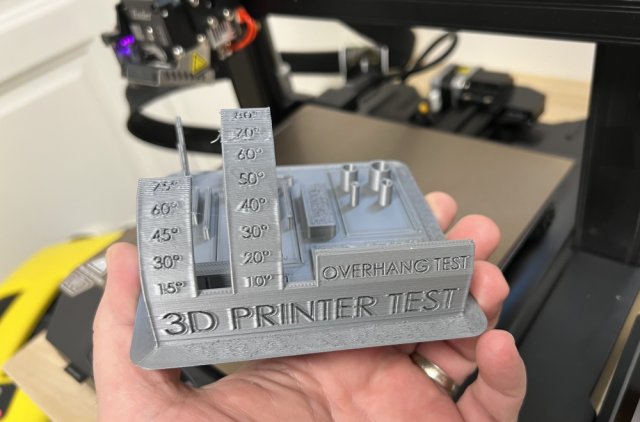

Je me suis orienté sur une impression benchmark destinée à mettre à mal une imprimante. Le résultat, avec usage du niveau de qualité standard, est de bon niveau.

Test technique

Un autre test, celui du classique petit astronaute, s’est bien déroulée. Je n’ai pas ajusté la température pour ce filament d’où quelques défauts.

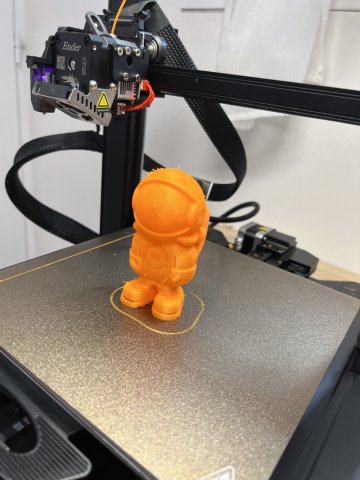

L’astronaut Phil A Ment

Une autre impression avec un PLA soyeux sans aucun support vitesse 80 mm/s en 0.2 est réussie.

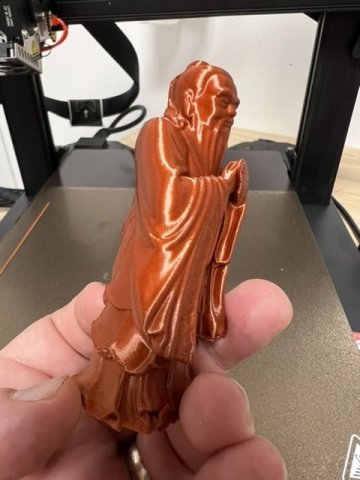

Aucun problème pour une impression en PLA

Pour mes impressions j’ai utilisé CURA. La dernière version 5 manque de profil pour la S1 PRO. Vous pouvez copier celui de la Ender 3 Pro et ajuster la hauteur de construction à 270mm.
J’ai aussi utilisé l’application CREALITY SLICER qui est un dérivé de CURA. Un profil d’imprimante spécial est fourni et si vous débutez, je recommande d’utiliser le logiciel de la marque.

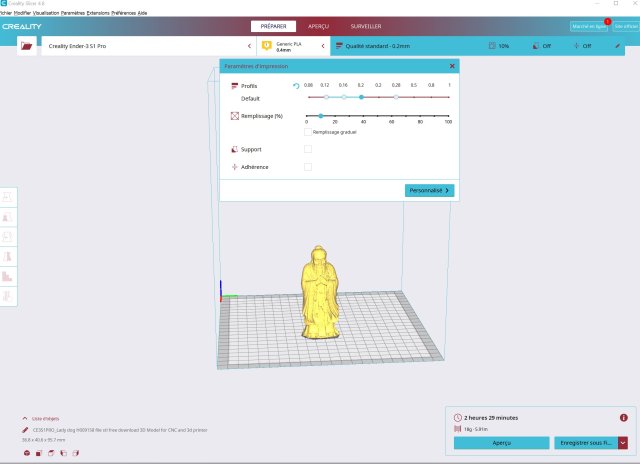

Creality Slicer

L’extrudeur direct permet de jouer avec du filament souple TPU ce qui est un des avantages de la S1 PRO.

Le nouvel extruder SPRITE avec son double engrenage et très bon couple ne devrait jamais être obstrué ou patiner. Je n’ai pas dépassé la vitesse de 80 mm/s, car généralement cela dégrade trop la qualité.

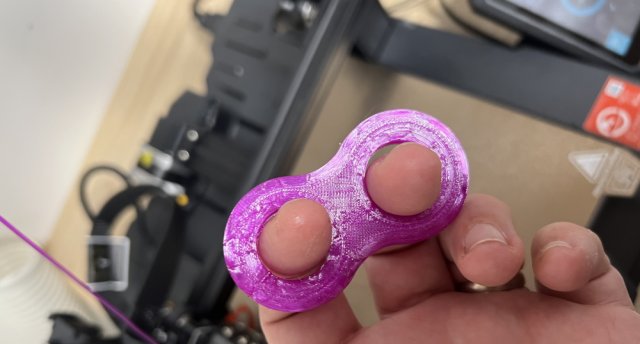

Une pièce de test en TPU

Le capteur de fin de filament fonctionne parfaitement.

Mes tests d’impressions en ABS sont mitigés.
En l’absence d’enceinte fermée, il y a un risque important de décollement des impressions sur ces matériaux. J’ai essayé plusieurs fois en vain d’imprimer le modèle d’une poignée de transport pour la ENDER présent sur la carte. POur des plus petits modèles, c’est concluant.

Certains filaments très spéciaux Nylon, PC, ASA peuvent être imprimés en raison de la température extrême. Certains nécessitent de changer la buse, car ils sont abrasifs. La buse livrée est en laiton. Il faudra envisager une buse en acier trempé.

 Mon imprimante 3D grave !

Comme vous le savez ou pas, tester une imprimante 3D demande énormément de temps. J’ai décidé de vous publier ce test sous une forme incomplète dans la mesure où je n’ai pas testé d’autres filaments que les PLA et TPU.

Ce test de la ENDER 3 S1 PRO est aussi l’occasion de regarder l’option gravure Laser que propose Creality. Ce modèle peut, en effet, recevoir pour une soixantaine d’Euros une tête de gravure laser de 1.6 watt.
C’est une puissance modeste, mais pour des petits projets de gravure bois ou ardoise, il y a déjà de quoi s’amuser.

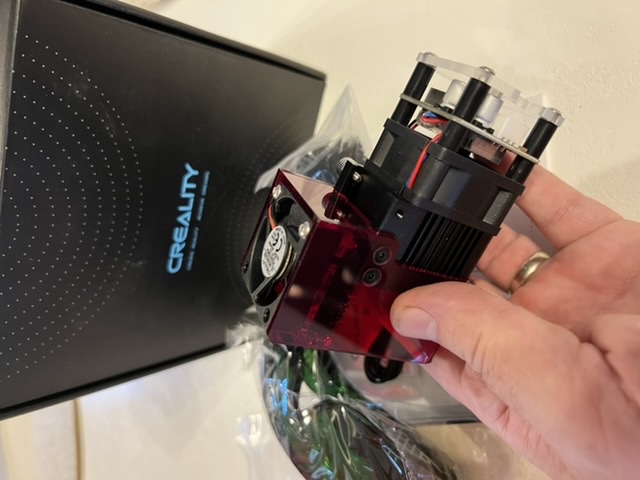

L’option LASER pour les ENDER 3 S1 et S1 PRO

La tête est livrée avec des lunettes, documentation et câble.

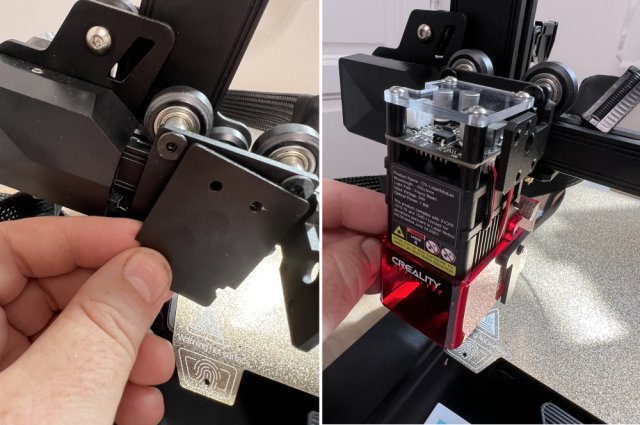

Le changement de tête est assez rapide

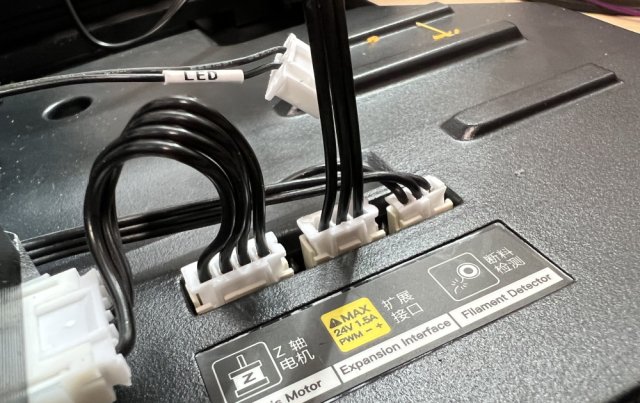

Elle s’installe en replacement de la tête d’impression facilement démontable. Elle se connecte sur le port Expansion Interface utilisé par le bandeau LED qu’il faut déconnecter.

La tête Laser prends la connectique de la réglette LED

À cet instant, il faut mettre à jour le firmware de la machine ainsi que celui de l’écran pour utiliser cette fonction Laser.
Le firmware est disponible sur le site Creality.

Le contenu de l’archive Firmware

En l’absence d’explication claire sur le manuel, je vous explique ce que j’ai fait.

• Décompressez le téléchargement et placez "DWIN_SET" et "private" sur la micro SD.
• Eteindre l’imprimante

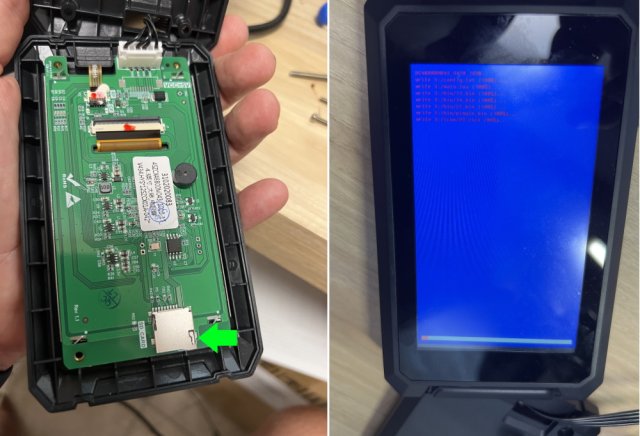

La mise à jour de l’écran

• Démonter le couvercle arrière de l’écran tactile,
• Insérez la carte microSD
• Allumer l’imprimante. Le firmware se charge dans l’écran (5 minutes)
• Retirez la carte et refermez le couvercle arrière
• Sur la carte SD pleine taille, copiez le répertoire "STM32F4_UPDATE" qui contient le firmware de la carte mère.
• Allumez l’imprimante. Le firmware s’installe en quelques secondes.

A l’issue vous avez une interface qui propose Gravure ou Impression 3D

Il est impossible de piloter l’imprimante en mode gravure USB via les logiciels LaserGRBL ou LIGHTBURN comme il est coutume de la faire avec une vraie graveuse Laser. J’ai partiellement réussi avec Lightburn en ajoutant une Graveuse avec pilotage Marlin, mais cela ne fonctionne pas complètement et je le déconseille.

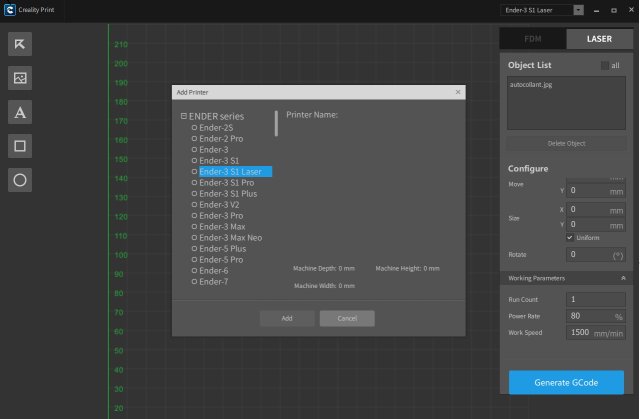

Attention à bien sélectionner la S1 de type LASER

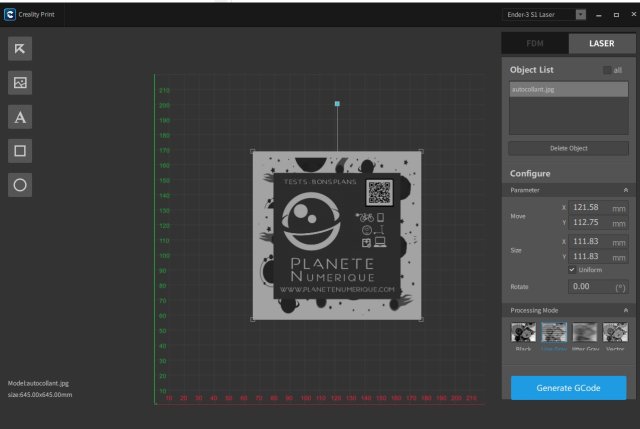

Creality Print version Laser

Il faut utiliser le logiciel Creality Print normalement utilisé pour de la gestion 3D en ajoutant une imprimante ENDER 3 S1 LASER. Dans ce cas l’interface passe en 2D. Ce logiciel est très élémentaire. Il permet de mettre du texte et d’importer des images. Il n’y a quasi aucun réglage sauf la sélection du mode de traitement d’image. A aucun moment, il est possible de spécifier la force du Laser.
Reste à exporter un fichier GCODE vers la carte mémoire SD à partir du programme.

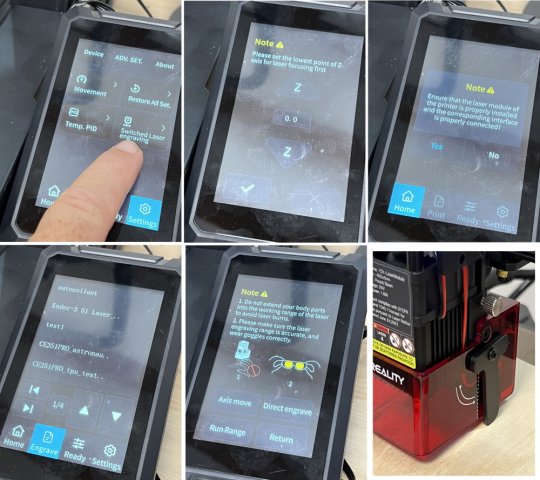

Les écrans du firmware Creality en mode Laser

Sur l’imprimante, vous allez pouvoir choisir le fichier à graver en Laser, ajustement de la hauteur de la tête par rapport au média, visualisation de la zone de gravure.

La gravure se fait à petite vitesse. Le résultat n’est pas mauvais du tout et pour des projets simples de personnalisation il y a matière à être satisfait.

 Creality ENDER S1 PRO, meilleur prix

La Creality Ender 3 S1 PRO est résolument une imprimante 3D haut de gamme avec de multiples options intégrées et cela se monnaye. Son prix public est au-dessus de 500€ mais heureusement nos boutiques chinoises préférées la proposent à bien moins cher avec une logistique Europe.
