Test Sculpfun S30 pro max, une graveuse Laser 20 watts pour tous vos projets

Test Sculpfun S30 pro max, une graveuse Laser 20 watts (...)
MA NOTE: 4/5
  Graveur Laser Graveur Laser 20-22 watts Sculpfun

Le monde la gravure Laser évolue à pleine vitesse et, à peine les machines 10 watts popularisées, que les premières 20 watts arrivent ! Elles ouvrent des perspectives majeures en matière de découpe de bois pour des projets encore plus étonnants. Comme dans beaucoup de secteurs, la nouveauté a un prix, ce qui les réserve en cette fin 2022 à un public de professionnels ou amateurs passionnés. Cela va évoluer en 2023. Premier test de mon côté e cette nouvelle génération avec la S30 PRO MAX de Sculpfun, une marque spécialisée en gravure Laser régulièrement première à proposer des nouveautés niveau puissance Laser.

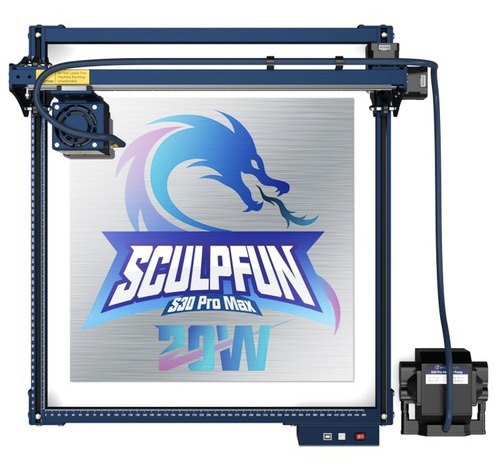

Voici le test de la dernière machine de gravure laser Sculpfun S30 Pro Max que j’utilise intensément depuis plus de 3 semaines.

Si vous ne connaissez pas la gravure Laser, je vous engage à lire mon guide de démystification.

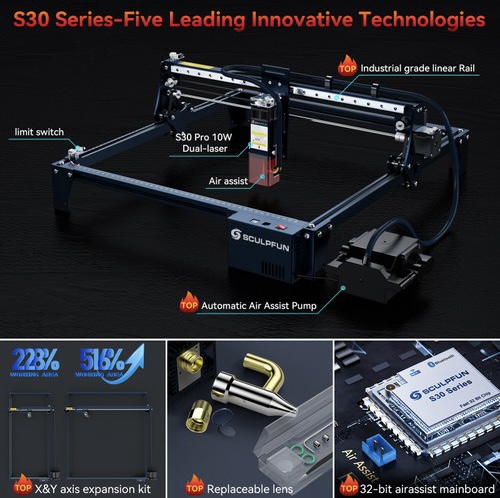

Trois Sculpfun S30 au catalogue

En préambule de ce test, il vous faut savoir que la S30 est le nom d’une série chez Sculpfun S30.
Elle regroupe trois machines de conception quasi identique mais trois lasers de puissance différente.

JPEG - 100.6 ko
  • La Sculpfun S30 est une machine de gravure équipée d’une tête 5 watts analogue à celle de la S9
  • La Sculpfun S30 pro utilise, elle, une tête un laser de puissance 10 watts comme je l’ai testé sur la S10
  • La Sculpfun S30 pro max introduit un nouveau laser surpuissant de 20 watts.
JPEG - 72.2 ko

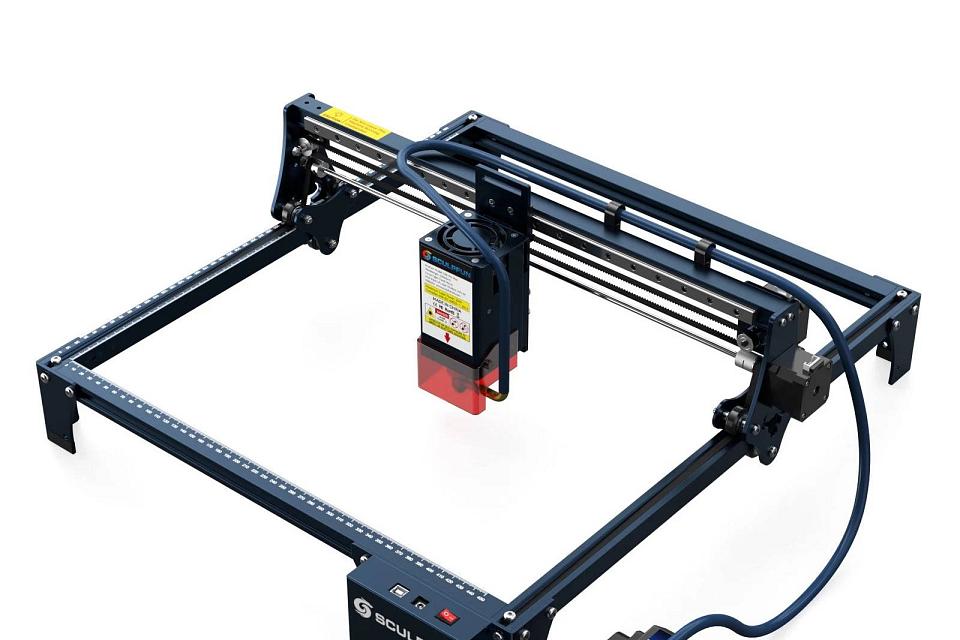

La machine de gravure S30 Pro Max est donc le modèle le plus haut de gamme de la nouvelle génération S30.

La fiche technique de la SCULPFUN S30 PRO MAX

CaractéristiqueValeur
A Assembler Oui < 40 minutes
Taille machine 59.5 cm * 51.8 * 18 cm
Taille Gravure 410 x 400 Mm
Surface extensible oui, 935x400mm et 935x905mm
Règle sur profilé Oui
Voyants de fonctionnement Interrupteur
Puissance Laser DIODE 10 w
Diamètre du spot 0.08x0.1mm
Focale Fixe
Distance Focale NC
Vitesse maximale N/C
Alimentation 12 V
Carte mère 32 Bits
Système Embarqué GRBL
Capteur fin de course Oui
Interfaces de connexion USB, Wifi/Bluetooth prévus
Controleur Hors ligne Non
Bouton arret urgence interrupteur
Capteur flamme Non
Capteur Mouvement Non
Autre sécurité Non
Air Assist Oui, intégré
Mompe fournie Oui
Pilotage via application mobile Non
Logiciels compatibles LaserGRBL, Lightburn
Accessoires/consommables Lunettes, consommables de test, kit réparation lentille
Options Kit extension, Support découpe nid d’abeille
Meilleur prix vu 639€

S30 Pro Max : Emballage et montage : 3/5

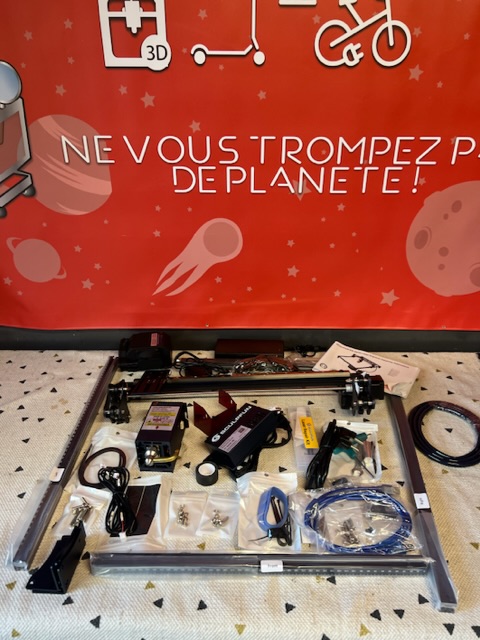

Comme les concurrents la Sculpfun S30 Pro Max est livrée en kit à assembler.

Un assemblage à la portée de tous
Un assemblage à la portée de tous

Le constructeur n’a pas changé depuis les versions précédentes que j’ai pu tester (S9 et S10). Il fournit des sachets de visserie associés à chaque étape de montage.

L’assemblage est au final très simple avec seulement quatre profilés à connecter puis le bloc de pilotage à fixer à l’avant. Les outils nécessaires au montage sont fournis.

La petite évolution en regard des précédentes générations est la fourniture de capteurs de fin de course, end-stop.
Ne pas en proposer en série était un point faible des précédents modèles vu la moindre complexité, le coût ridicule et le confort que procurent ces capteurs. Il est en effet, possible de plus simplement faire des gravures en multicouches avec un positionnement parfait.

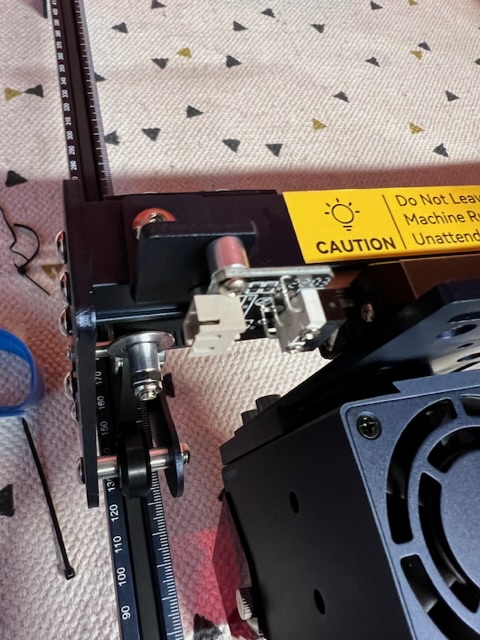

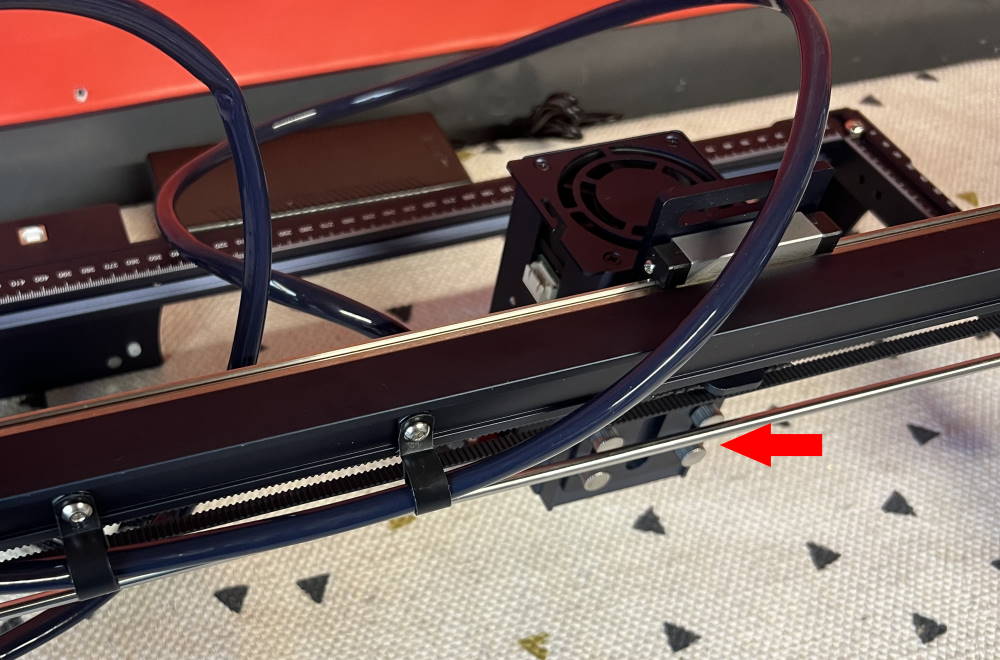

La nouvelle intégration des capteurs de fin de course (end-stop)
La nouvelle intégration des capteurs de fin de course (end-stop)

Cependant Sculpfun ne semble pas convaincu encore de l’intérêt fort de ces modules et il le propose comme une option à faire ou pas. Ainsi, leur montage n’est pas décrit dans la documentation fournie et allez regarder une vidéo.

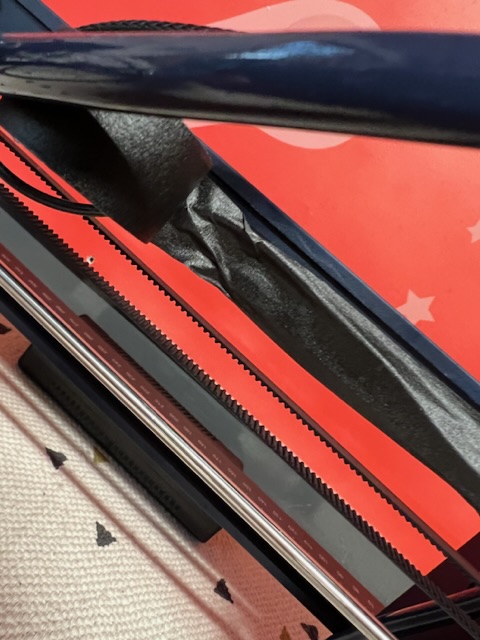

La protection des câbles end-stop via du ruban ... bof bof
La protection des câbles end-stop via du ruban ... bof bof

L’intégration n’est pas qualitative pour un produit de ce prix. Il faut alors fixer les câbles sur les profilés grâce à du ruban chatterton noir (fourni) !

Il y a ensuite un point que Sculpfun a oublié de documenter : le changement nécessaire du paramètre GRBL $21, Limites matérielles, dans le firmware de la machine pour les rendre actifs.

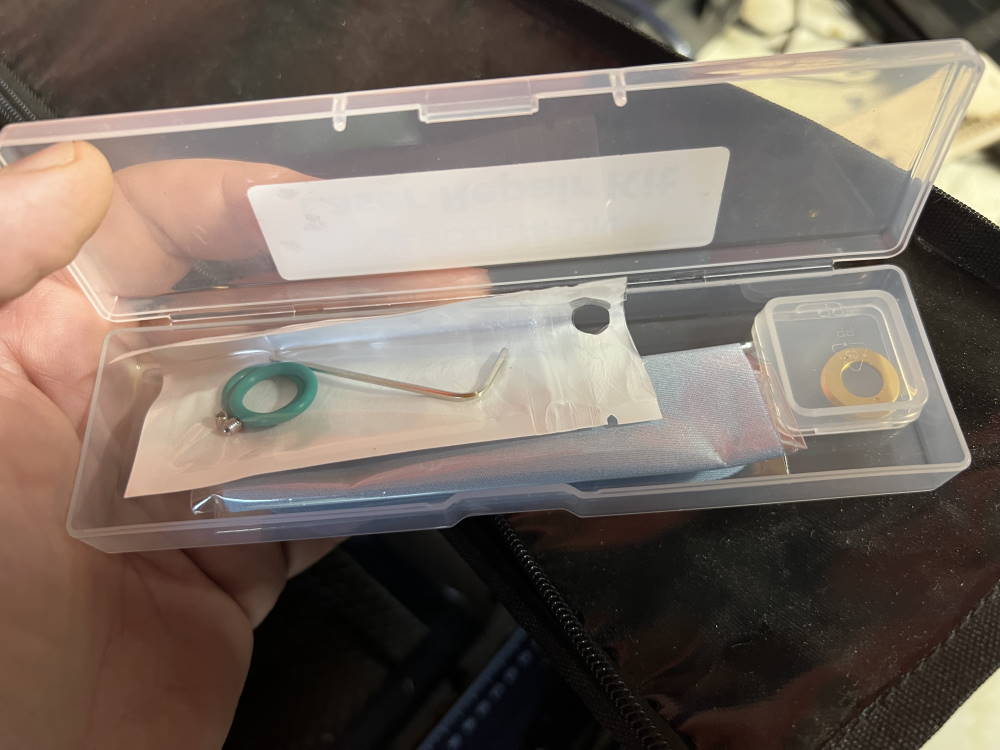

Un bon point est de fournir un kit de réparation/entretien de lentille. Une vidéo officielle en explique le changement. C’est un bon point pour la longévité de la machine.

Le kit de réparation lentille
Le kit de réparation lentille

S30 Pro Max, conception générale :3/5

Pas de révolution en matière de conception sur la série S30.

Il s’agit d’une continuité de la S10 ici en test avec usage des mêmes profilés, même nouveau rail de déplacement en X métal, même bloc de contrôle à l’avant droit.

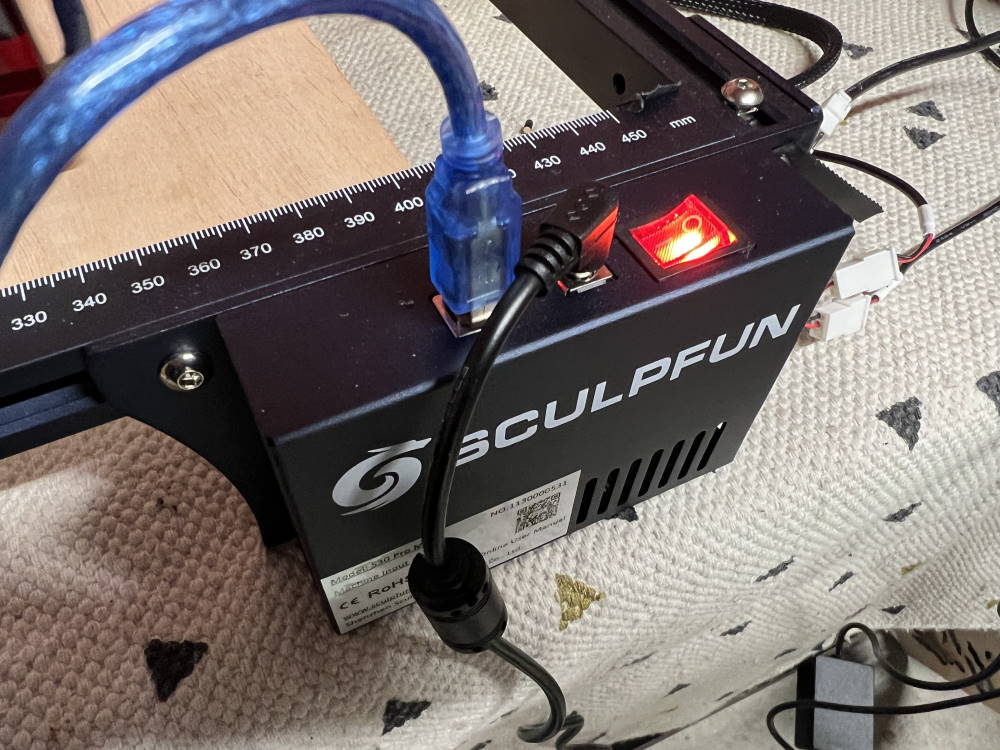

Le bloc de pilotage avant, toujours aussi basique
Le bloc de pilotage avant, toujours aussi basique

L’interaction avec la machine se limite à un interrupteur. La connectivité comprend le port USB et l’entrée alimentation toujours situés en haut, ce qui n’est pas des plus ergonomiques.

Sculpfun utilise une nouvelle génération de carte mère et promet en évolution une liaison Bluetooth et Wifi.

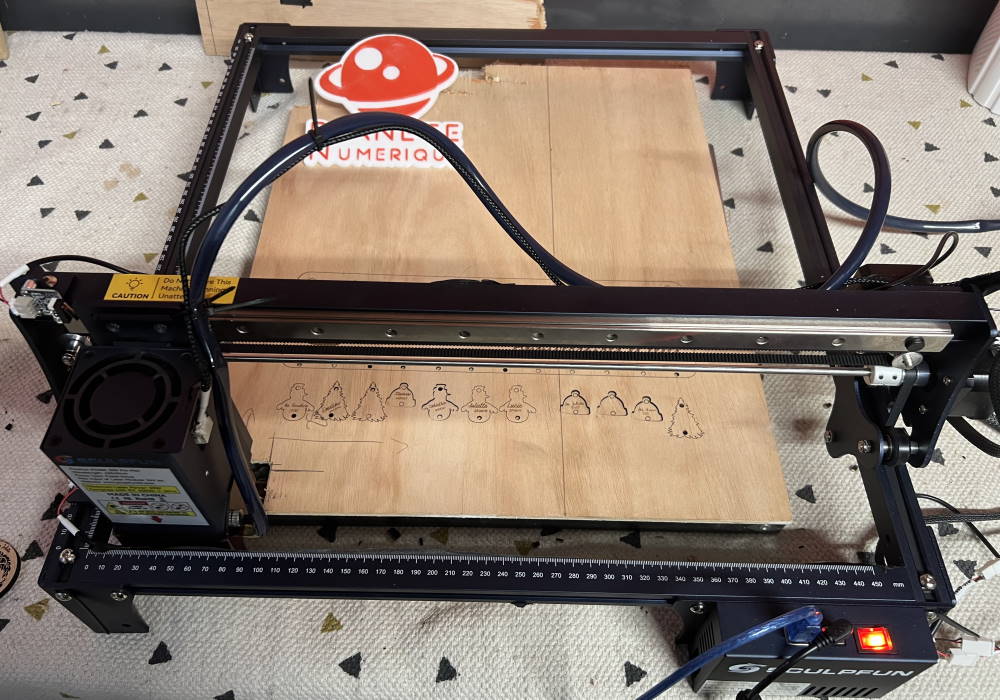

JPEG - 138.5 ko

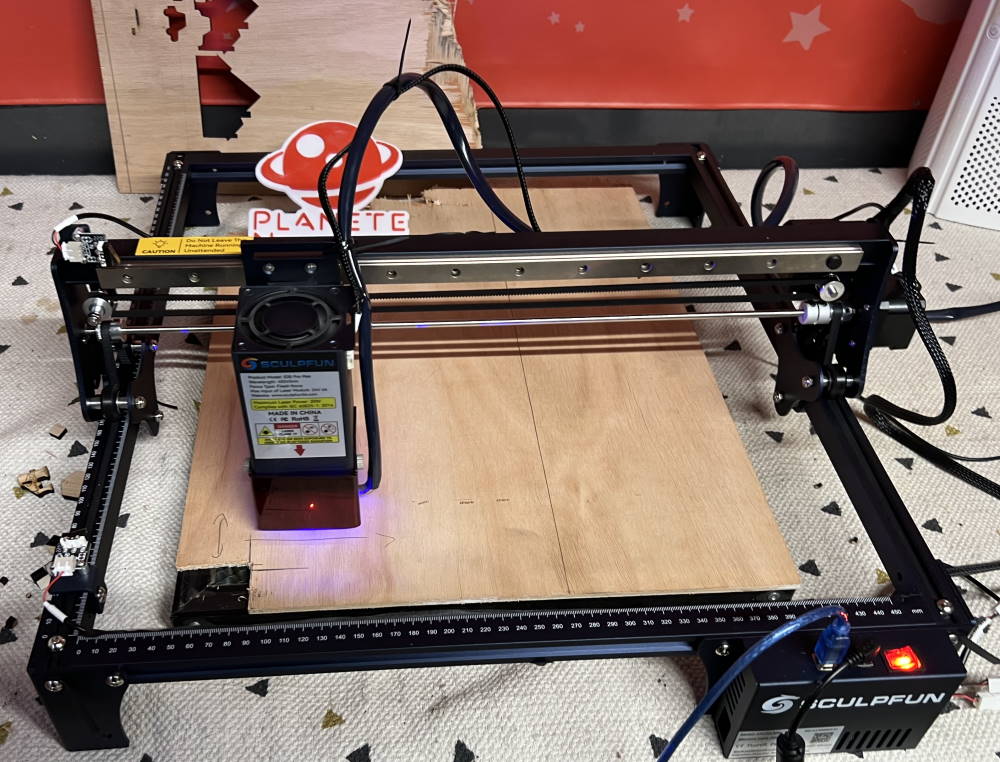

Le châssis a un centre de gravité assez bas pour limiter les vibrations. Il est possible de passer sous les profilés de la machine des matériaux plats dont la surface dépasse la taille maximale de gravure.

Qui dit Laser 20 watts dit naturellement nouvelle tête de gravure. Cette puissance est actuellement obtenue par combinaison de quatre faisceaux 6 watts ensemble et non pas par introduction de diodes plus puissantes.

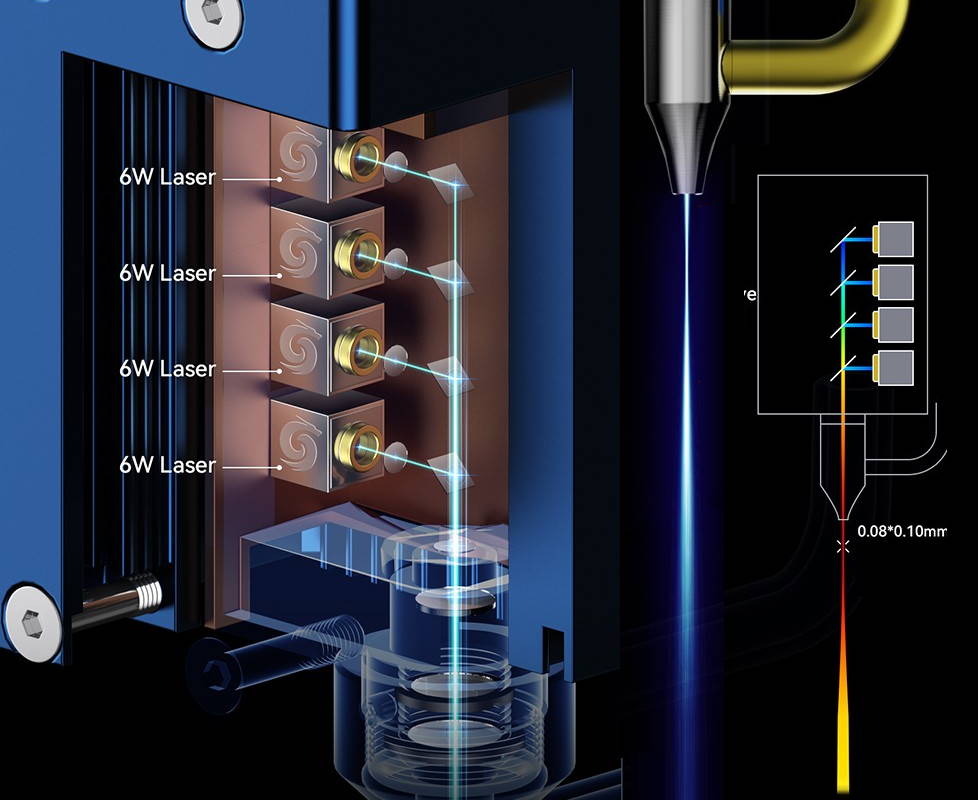

 4 diodes de 6 watts pour 20 watts réels en sortie
4 diodes de 6 watts pour 20 watts réels en sortie

Cette technologie par combinaison explique la taille massive de la nouvelle tête. Elle est deux fois plus grosse et lourde que la 10 watts du constructeur.

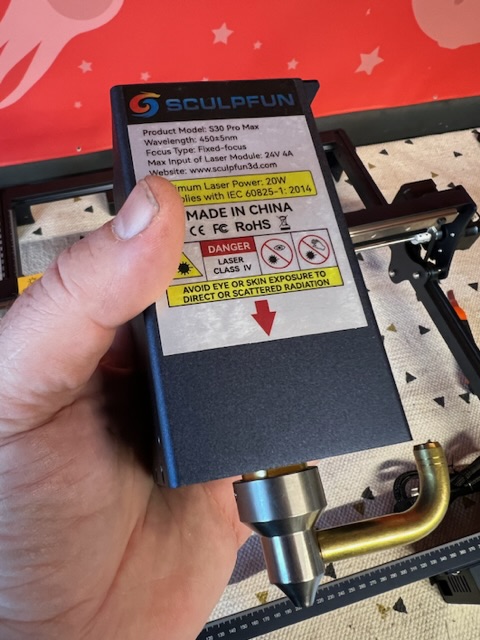

La nouvelle tête de gravure 20 watts est massive
La nouvelle tête de gravure 20 watts est massive
Le système de fixation de la tête par 4 vis est perfectible
Le système de fixation de la tête par 4 vis est perfectible

Beaucoup plus lourde, il faut maintenant 4 écrous pour la maintenir sur son nouveau support. Cette visserie est située à l’arrière du support ce qui est peu ergonomique.

La focalisation se fait par usage d’une cale métallique à placer sous la tête.

En gravure le bouclier protège vos yeux du laser
En gravure le bouclier protège vos yeux du laser

La tête peut être protégée par un bouclier. Il évite une diffusion accidentelle du laser vers vos yeux si vous veniez à graver du métal.
Dans un usage courant, ce bouclier rend encore plus compliqué le positionnement de la cale de réglage.

Pour de la découpe, l’usage d’un caisson de protection avec évacuation des fumées est plus que recommandé. Il sera alors possible de retirer le bouclier en toute sécurité.

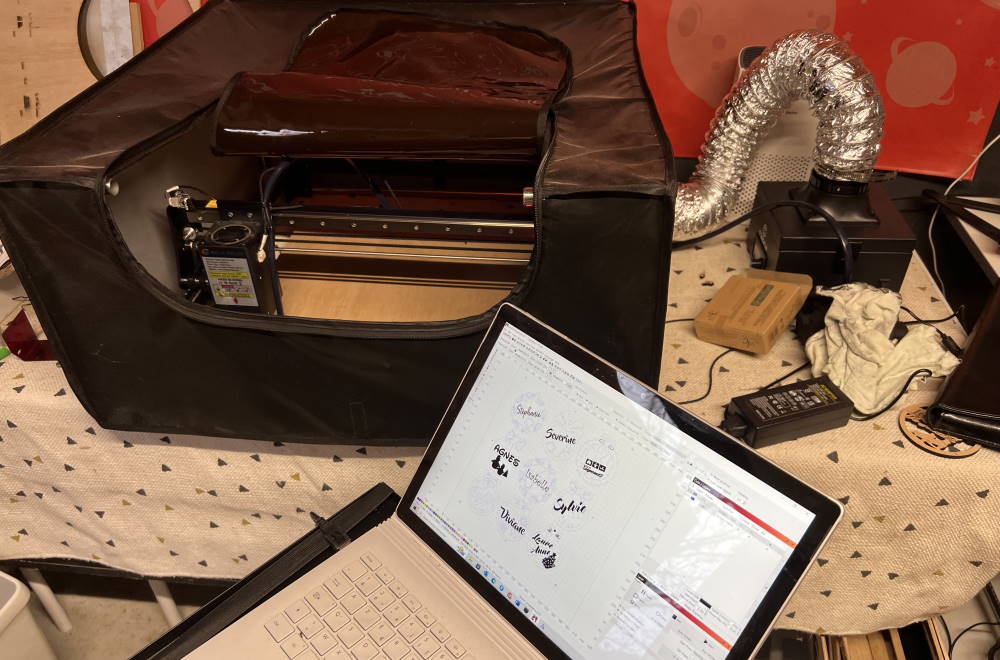

Un caisson est un must have pour évacuer les fumées
Un caisson est un must have pour évacuer les fumées

J’ai pu utiliser mon caisson Comgrow car la Sculpfun est de taille habituelle. Elle mesure 59.5 cm * 51.8 * 18 cm.

La pompe externe est silencieuse et ne vibre pas
La pompe externe est silencieuse et ne vibre pas

La S30 Max propose ensuite une évolution que partage l’ensemble de la série S30 : la fourniture d’une pompe air assist. Celle-ci est intégrée à la S30 au sens ou elle est alimentée directement via la carte mère sur laquelle il faut la raccorder.

S30 Pro Max, logiciel : 3/5

Pour piloter la nouvelle graveuse Laser Sculpfun S30 PRO MAX, vous pouvez utiliser le classique logiciel d’envoi d’image LaserGRBL (Gratuit) ou celui de composition LightBurn (PAYANT, 30 jours d’essais).

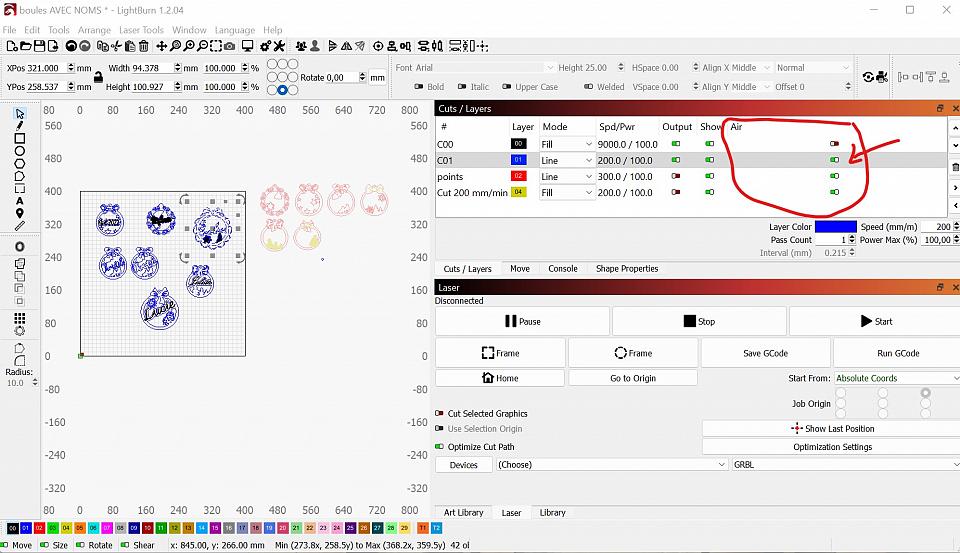

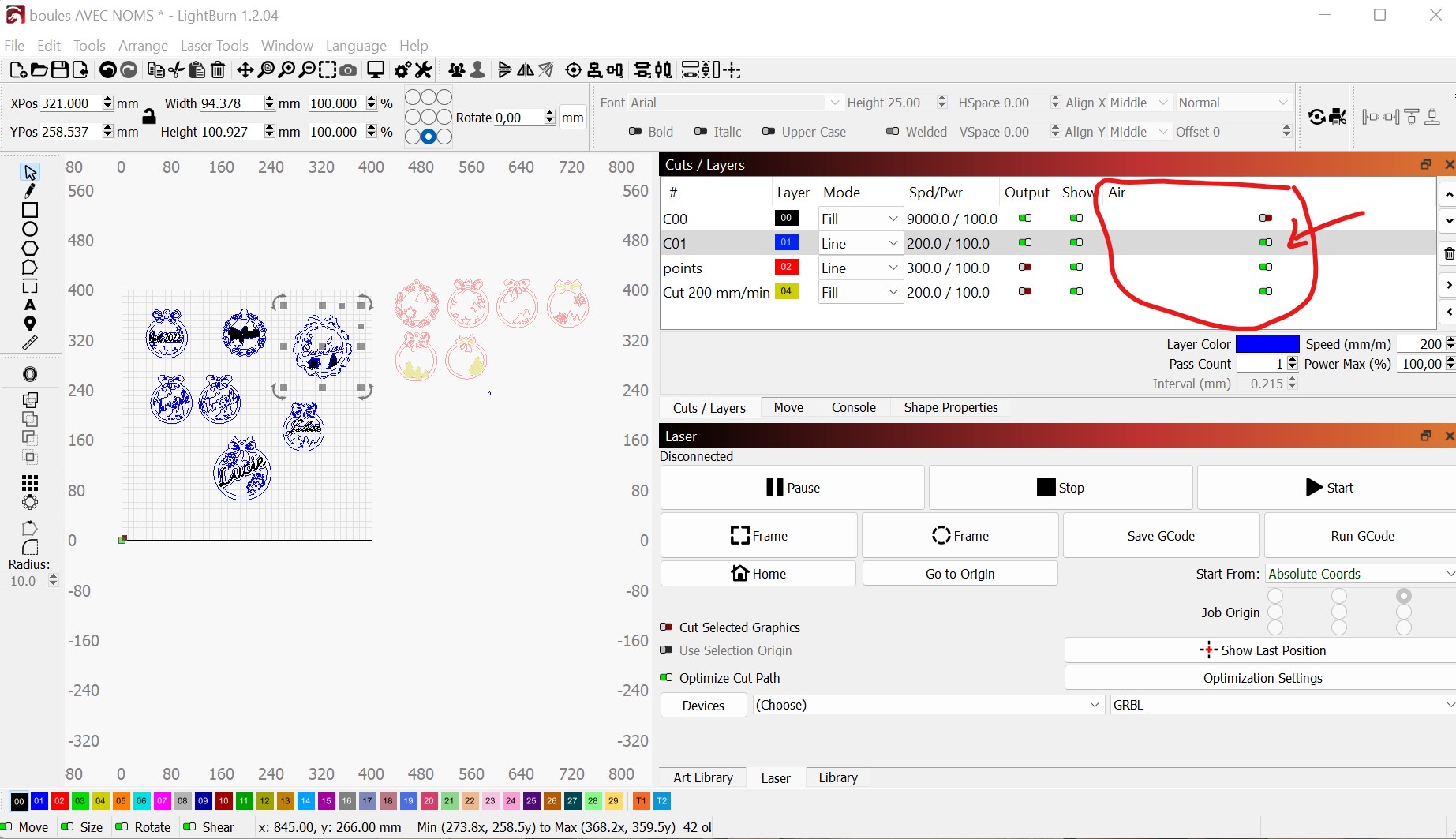

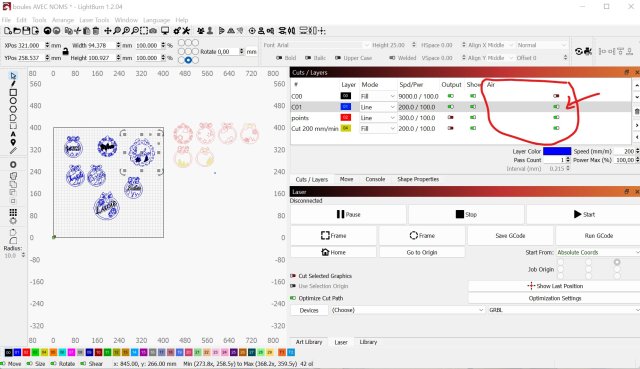

une activation automatique de la pompe via Lightburn
une activation automatique de la pompe via Lightburn

Lightburn devient vite incontournable, car il est le seul à pouvoir piloter le déclenchement de la pompe pour l’Air assist de manière automatique et donc d’obtenir le meilleur résultat en découpe.

À cette date Scuplfun ne de logiciel pour du pilotage par Smartphone ou interface Web. Cela devrait changer parce que la carte est évolutive Bluetooth et Wifi.

S30 Pro Max, sécurité : 2/5

Les machines de chez Sculpfun sont fiables et ne sont pas dangereuses pour des raisons de mauvaise qualité produit.

Il n’en reste pas moins que graver ou découper avec un laser n’est pas à prendre à la légère.
Niveau dispositifs de sécurité, la Sculpfun ne propose pas grand-chose :

  • Un interrupteur qui peut jour le rôle d’arrêt d’urgence
  • Un bouclier sur la tête
  • Une paire de lunette

Manque pour avoir une bonne note un gyroscope qui arrêterait la machine en cas de mouvement ou encore un système de détection de gravure excessive sur une même zone symptomatique d’un blocage.

Le premier dispositif de sécurité c’est vous !

Une graveuse laser n’est pas un jouet et doit être utilisée comme vous le feriez avec un outil de bricolage en prenant toutes les précautions nécessaires.

  • Ne pas tenter de graver n’importe quoi. Un laser 20 W brule à plus de 2000 degrés sur une petit zone et peu, donc provoquer des flammes si le faisceau vient à rester trop longtemps sur un matériau inflammable.
  • La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. La quasi-totalité des machines protège le faisceau de sa tête via un bouclier qui limite les risques. Par sécurité, utilisez des lunettes spéciales ou mettez votre appareil dans un caisson.
  • Gardez toujours en vue votre machine. Ne laissez pas un travail se faire sans votre supervision.
  • Faite attention aux fumées. Ainsi, il faut savoir que le « bois » MDF a une colle qui est toxique quand elle brule. Utilisez cette machine dans un lieu aéré, garage, atelier, et si vous devez rester proche, veuillez porter un masque pour filtrer l’atmosphère.

S30 Pro Max, gravure : 4/5

Vous pouvez imaginer qu’avec une puissance de 20 watts, la gravure n’est pas un challenge pour cette machine. Pour des projets de gravure sur du bois ou de l’ardoise vous allez pouvoir gagner du temps en augmentant largement la vitesse en regard d’une 10 watts.

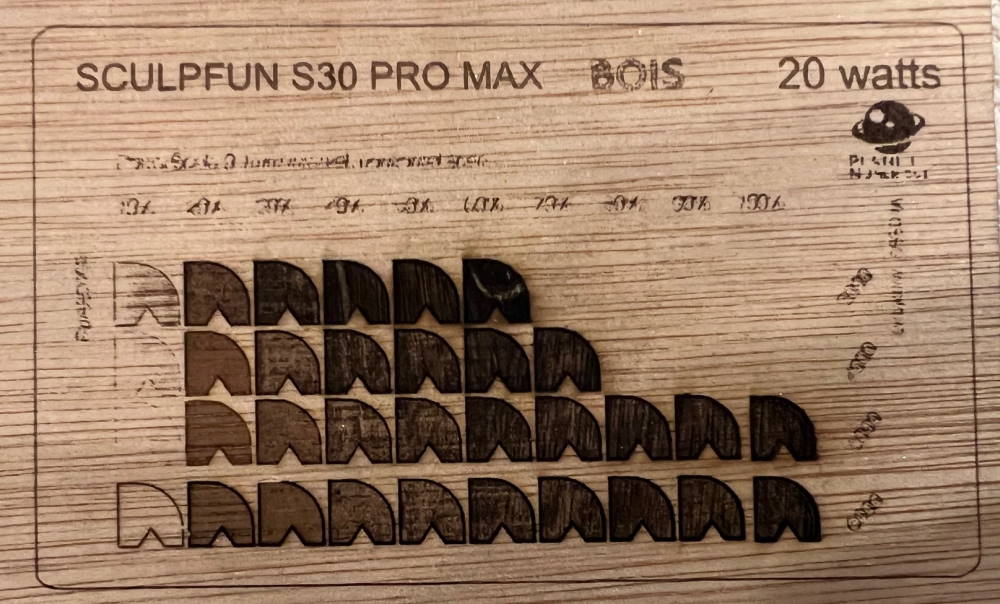

Mon fichier benchmark 20 watts crée pour l’occasion m’a permis de comprendre qu’il est impossible de graver du petit texte trop rapidement et il faut dès lors réduire la puissance sur ces parties.

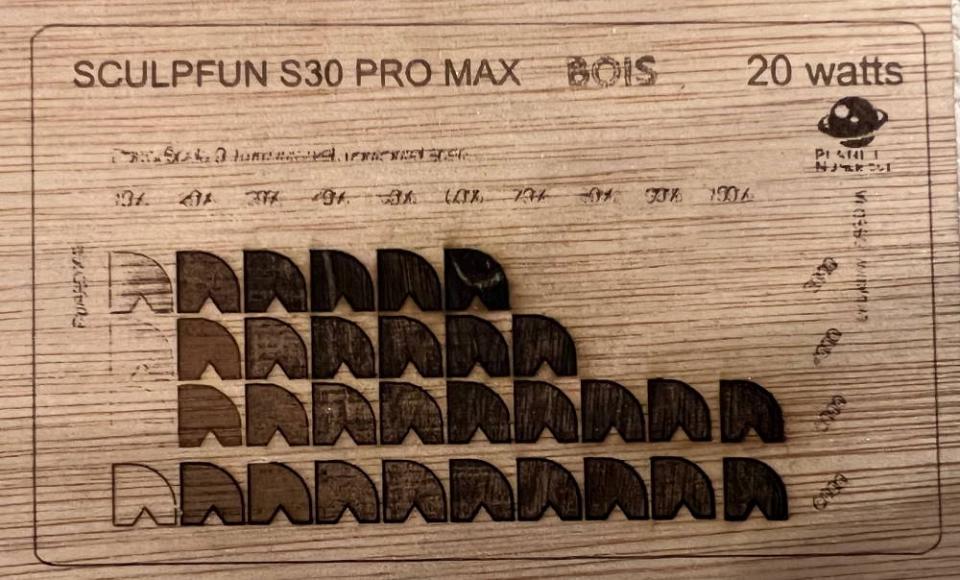

Nouveau benchmark gravure 20 watts
Nouveau benchmark gravure 20 watts

La machine semble peu réagir à la puissance de 10% ce qui n’est pas dans la réalité un problème.
Ce n’est pas visible sur la photo, mais le contreplaqué se trouve rapidement trop creusé par la force du laser. Tout est dans le dosage vitesse/puissance et des tests d’ajustement sont nécessaires par matériau.

Là où la puissance 20 watts est intéressante est pour la gravure métal.

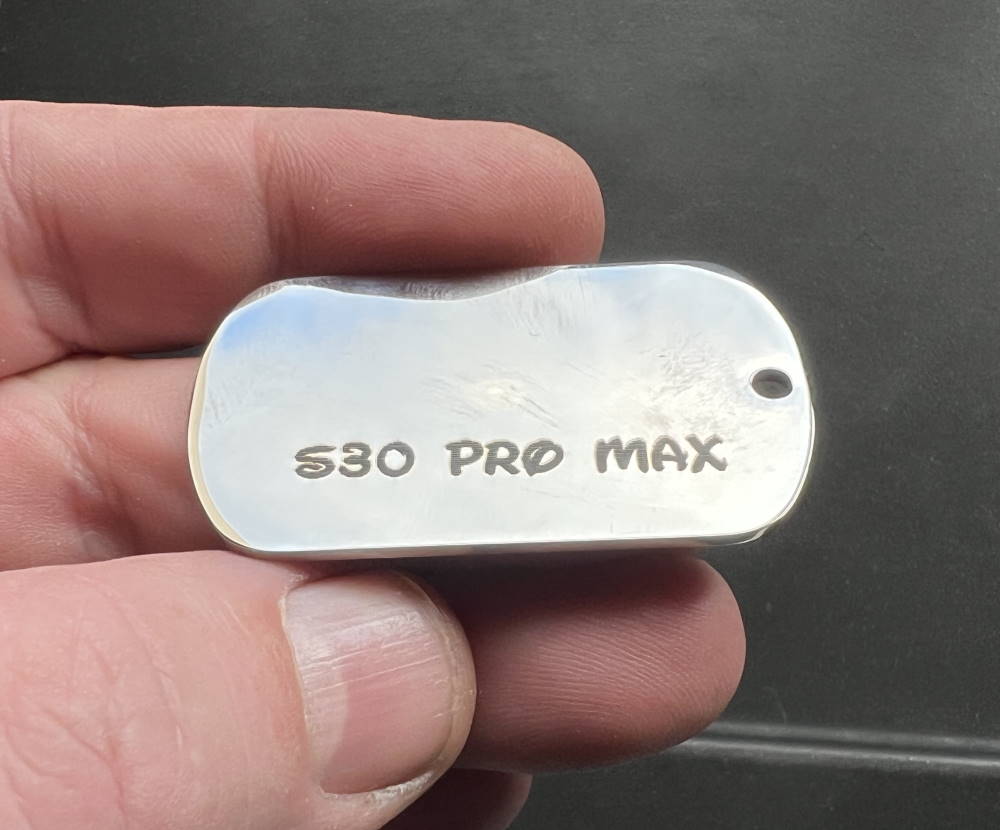

La gravure sur métal sans préparation préalable au marqueur
La gravure sur métal sans préparation préalable au marqueur

La puissance est telle que vous allez pouvoir marquer le métal directement sans devoir utiliser un traitement préalable type marqueur.

Les publicités vantent la possibilité d’obtenir de la couleur sur du métal en ajustant vitesse et intervalle de ligne. Je n’ai pas encore pu confirmer.

S30 Pro Max, découpe : 4/5

Si vous lorgnez du côté de la Sculpfun S30 Pro Max, ce devra être pour sa capacité de découpe.
Avec ce modèle, les projets avec une découpe de bois les plus ambitieux sont à votre portée. Lentement, les graveuses laser à diodes gagnent en puissance pour approcher des machines CO2. Vous pouvez ici découper du métal de 0,5 mm ce qui n’a pas réellement d’intérêt.

JPEG - 95.7 ko

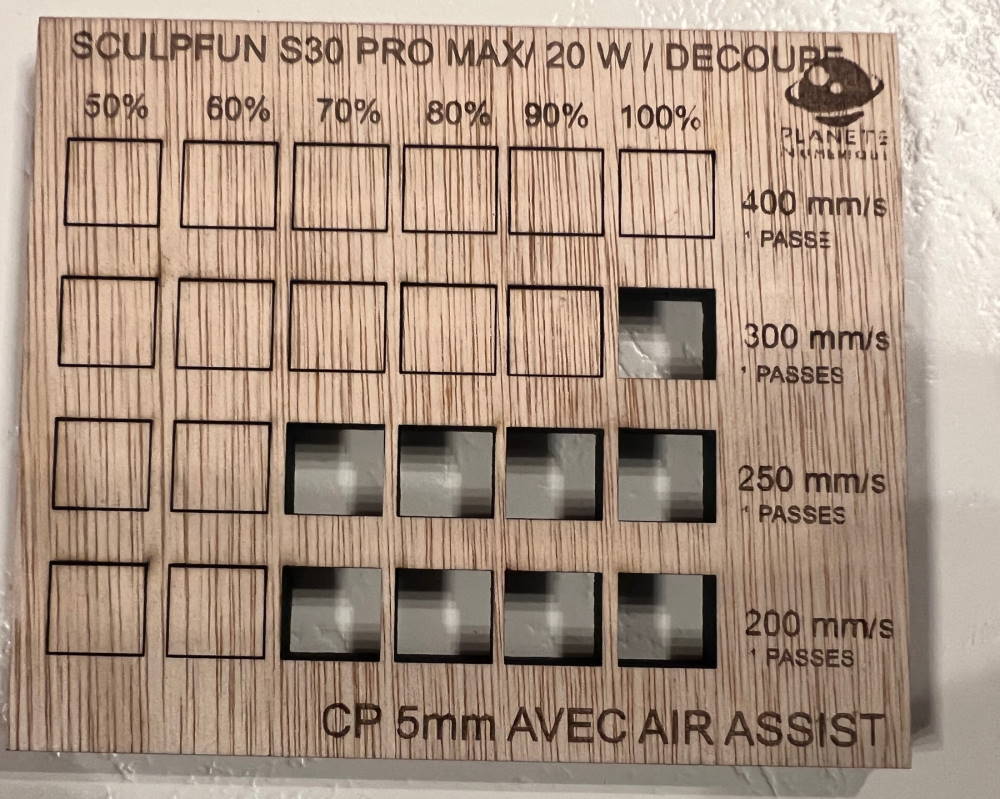

Couper un contreplaqué de 5 mm est maintenant possible en une seule passe avec une vitesse autour de 250 mm/min contre deux à trois passes à même vitesse avec les meilleures des machines 10 watts.

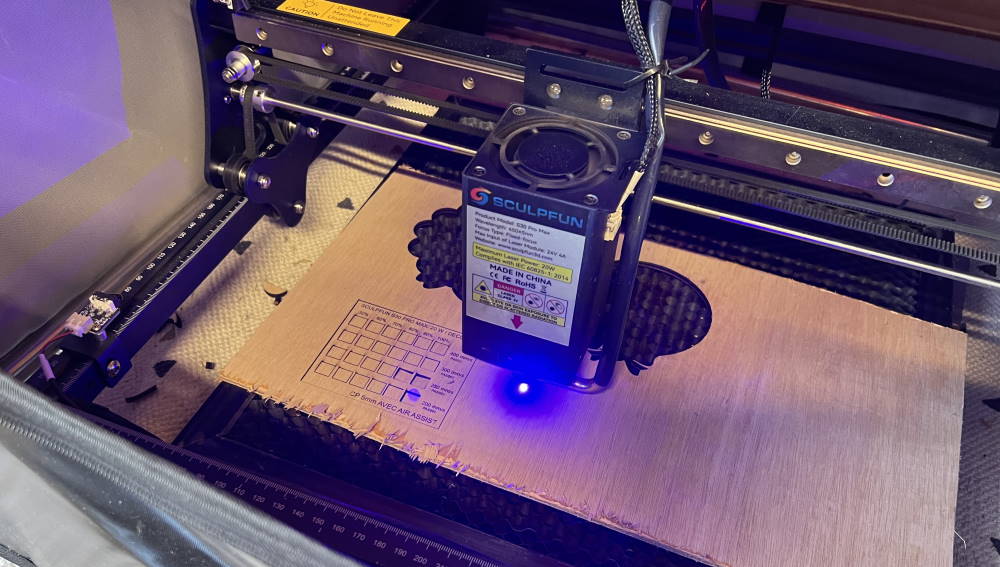

Enfin une découpe d'un contreplaqué 5 mm en une unique passe possible
Enfin une découpe d’un contreplaqué 5 mm en une unique passe possible

Le moindre décalage de focalisation, planéité du bois ou du plan de travail peut altérer la découpe.

En cette approche de Noël j’ai mis à l’épreuve la Sculpfun S30 Pro Max pour me faire des décorations de Noël et cadeaux que je n’aurais jamais envisagés avec une 10 watts de manière si massive.

J’ai découpé plus d’une trentaine de projet de décoration boules Noël personnalisées pour offrir. Chaque boule demande environ 15 minutes en raison des détails de découpes très fins.

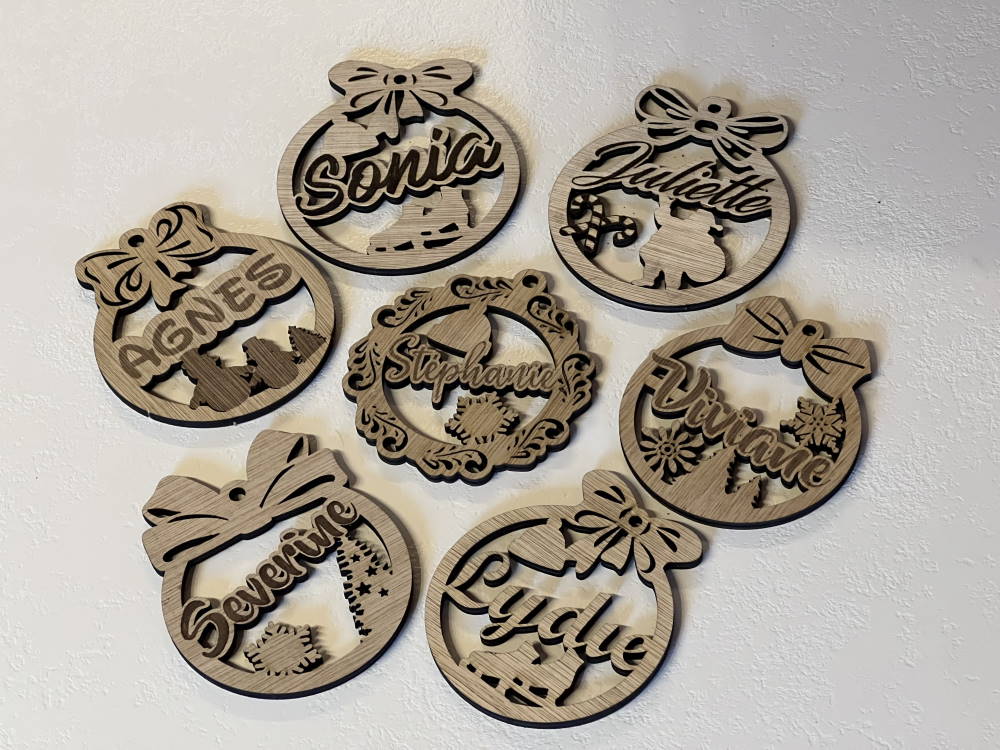

Ces boules de Noël démontre la finesse et la performance en découpe (contreplaqué 5 mm en 1 passe)
Ces boules de Noël démontre la finesse et la performance en découpe (contreplaqué 5 mm en 1 passe)

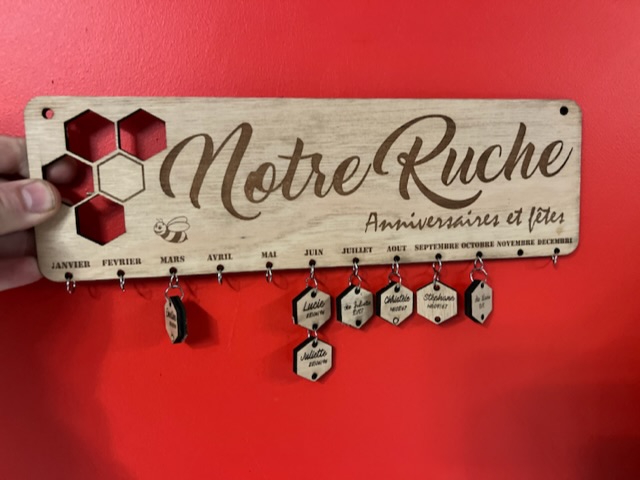

En quête de challenge j’ai reproduit un calendrier sympathique que j’avais entrevu sur ETSI.

Gravure + découpe = nouvelles idées cadeau et déco
Gravure + découpe = nouvelles idées cadeau et déco

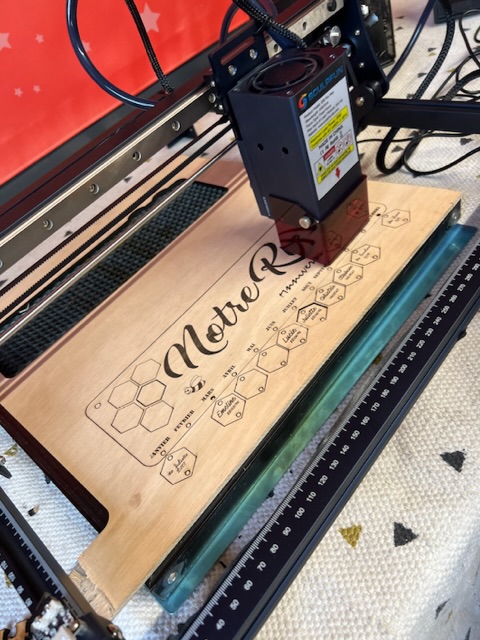

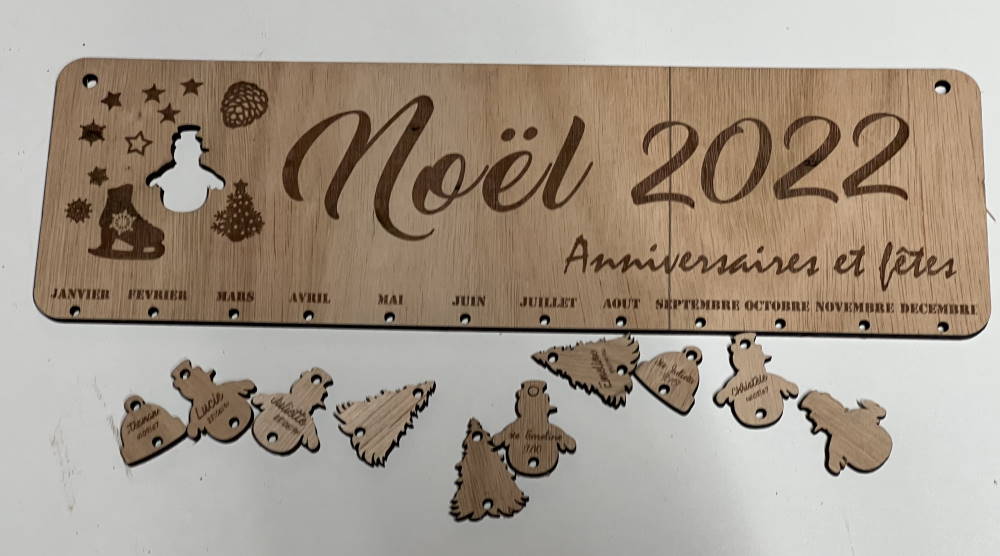

Puis comme cette machine est un accélérateur de projet, j’ai conçu ma propre variation du concept.

JPEG - 130.4 ko
Mon projet calendrier
Mon projet calendrier

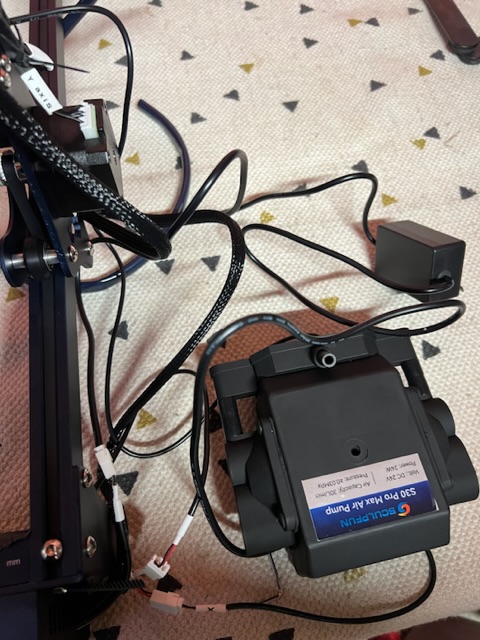

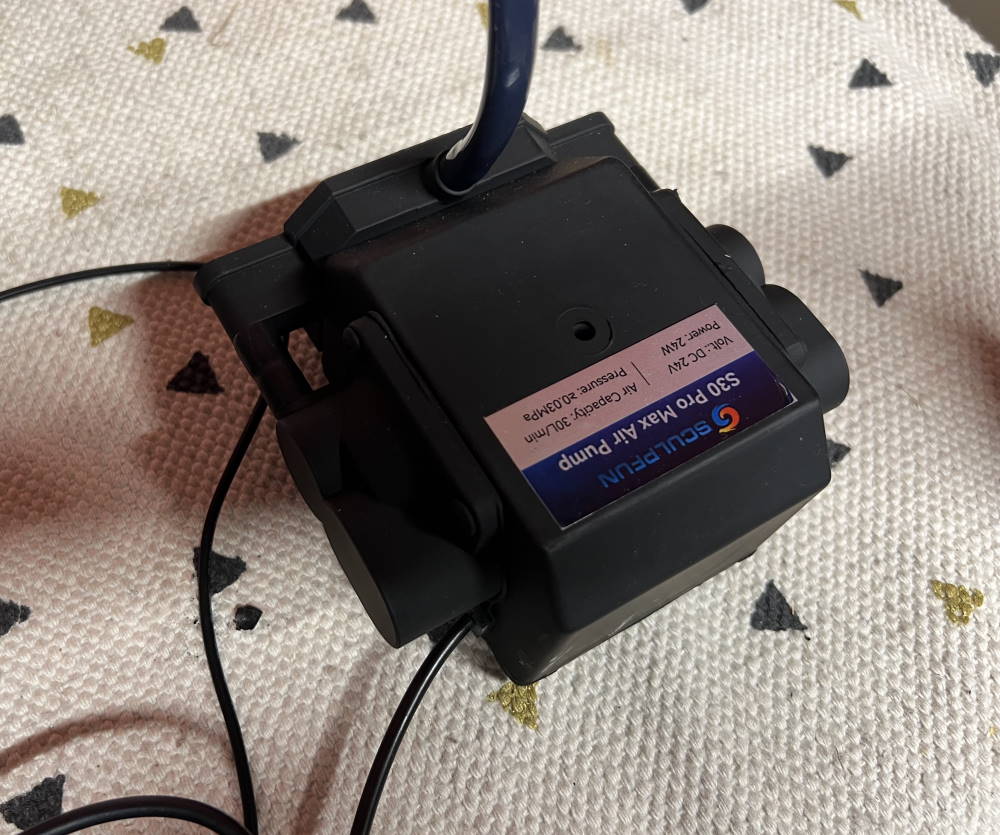

La pompe 30 litres fonctionne admirablement bien pour faire des découpes nettes.
Elle est de plus très silencieuse et ne vibre en raison d’amortisseur sur ses pieds.

La pompe, efficace et silencieuse
La pompe, efficace et silencieuse

Couper du MDF n’est pas un souci. Ce « bois » est encore plus tendre.
Avec trois passes vous allez pouvoir découper du contreplaqué 10 mm

S30 Pro Max, Evolutivité et options : 3/5

Avec la série S30, pas besoin de payer plus pour avoir une pompe pour le système Air assist.

Je vous recommande cependant d’acheter un support Nid d’abeille pour aider à la découpe. En promotion, comptez autour de 50€ la plateforme de 40 * 40 cm.

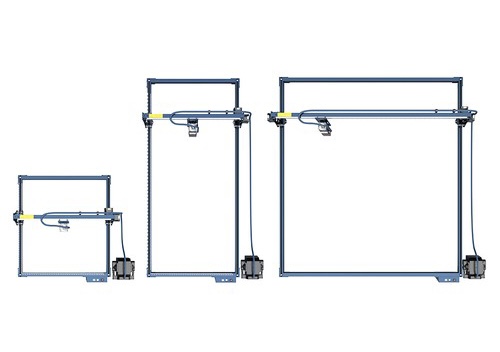

Une surface extensible
Une surface extensible

La S30 pro max peut profiter en option d’un nouveau kit d’extension pour des gravures en format géant en 935x400mm ou 935x905mm.

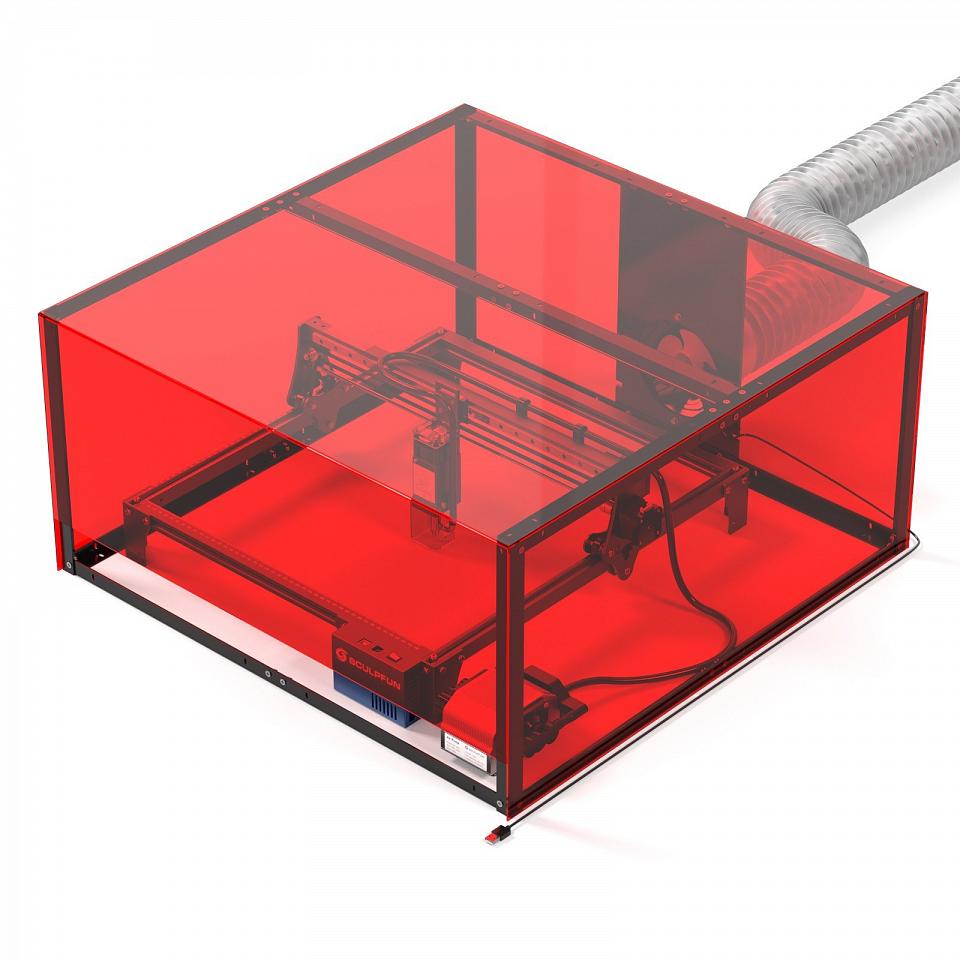

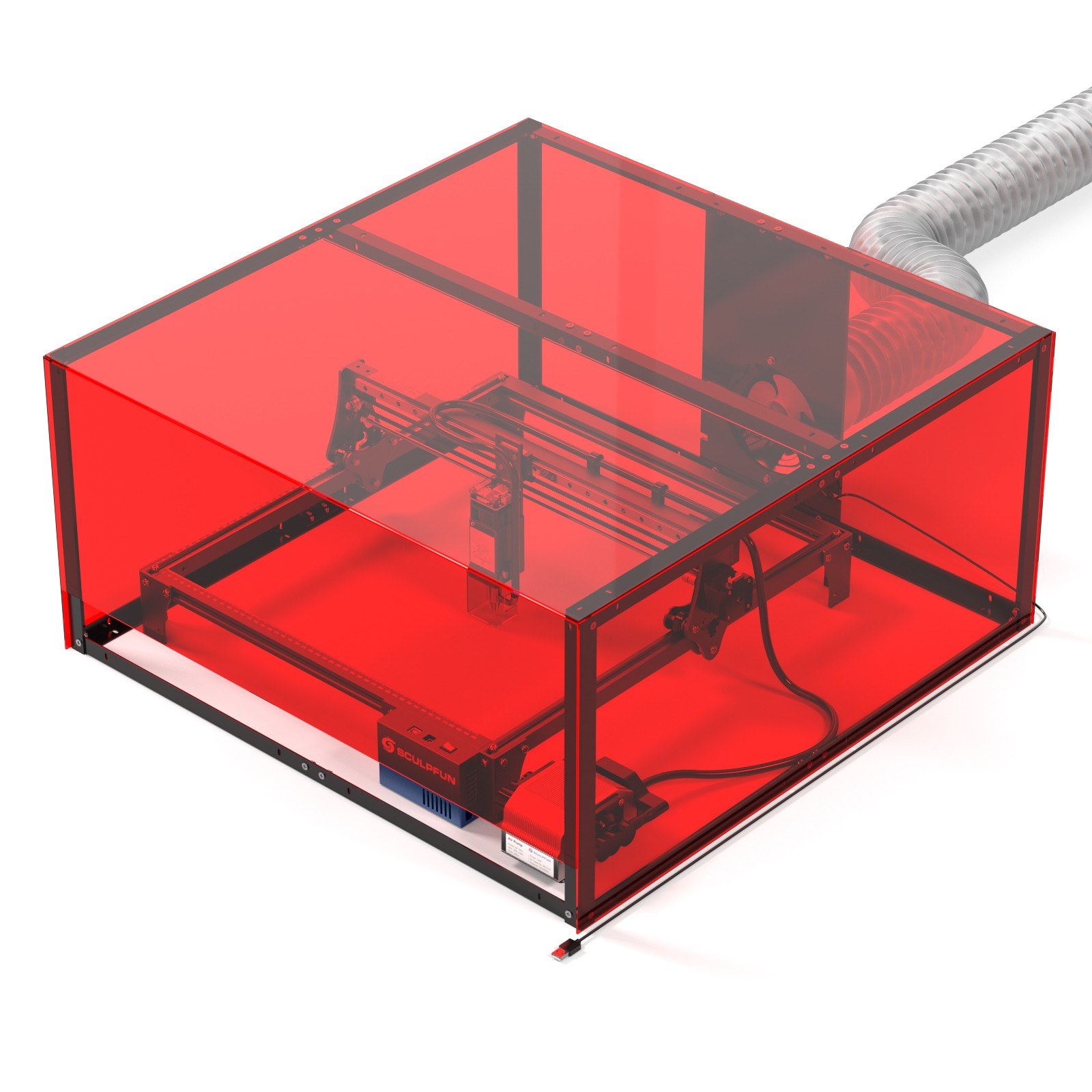

Le caisson Sculpfun. Existe en deux tailles
Le caisson Sculpfun. Existe en deux tailles

Autre investissement utile, le caisson extracteur de fumée. Sculpfun en propose un en version standard ou allongé qui a le mérite d’être tout transparent avec filtre pour protection laser. Il propose de plus un système d’extraction d’air par un ventilateur pour un prix de 120€ environ.

La marque propose aussi son propre Rotary Roller pour les gravure sur des bouteilles ou verre.

S30 Pro Max, retour d’expérience : 4/5

La Sculpfun S30 Pro Max est une machine simple qui n’offre pas de mauvaise surprise. Je n’ai pas eu de blocages inopinés lors de gravures complexes. Elle est d’usage fiable.

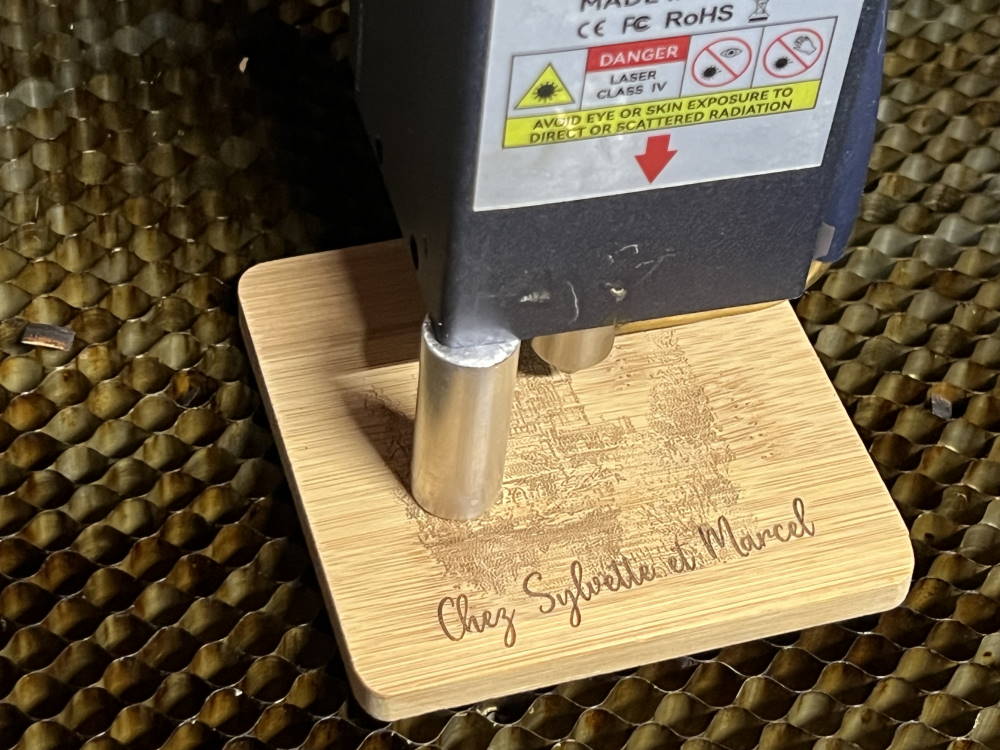

Je trouve le système pour positionner la tête à la bonne distance perfectible. La focalisation est clé pour la réussite d’une découpe et pour être parfaite elle doit considérer l’épaisseur du matériau à découper.

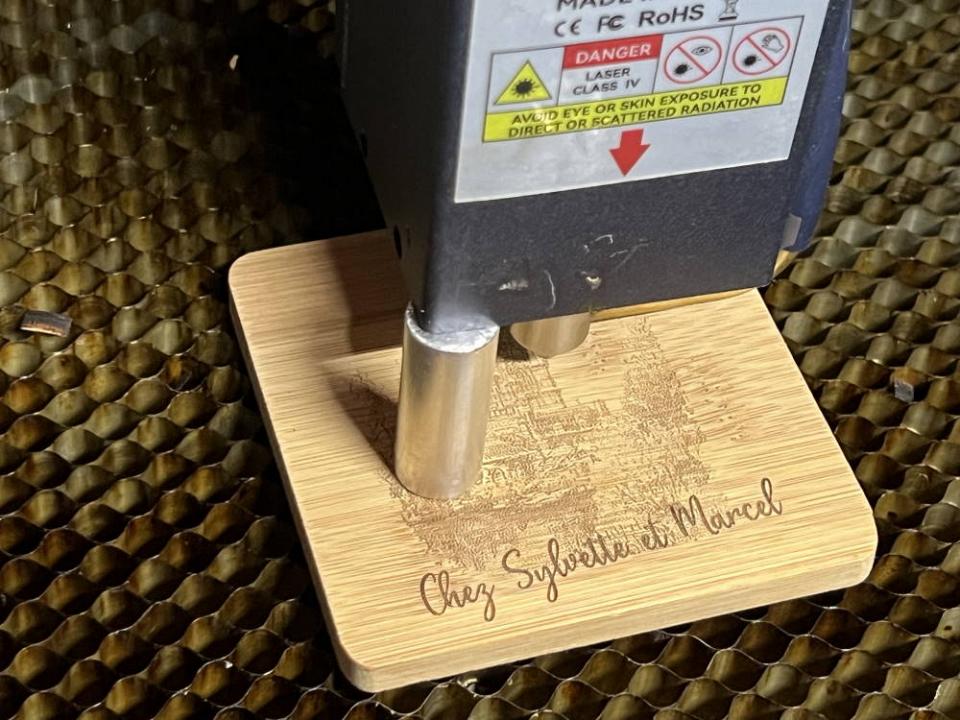

La cale de réglage métalique
La cale de réglage métalique

La cale est donc adaptée pour la gravure, mais pas pour de la découpe précise. Il faut dans l’idéal décaler vers le bas de la moitié de l’épaisseur à découper. Au pire Sculpfun pourrait donner des cales de plusieurs tailles. Charge à vous de vous en créer.

Un ajustement manuel est de ce fait nécessaire. Dévisser les quatre vis de la tête tout en la maintenant pour la déplacer légèrement vers le bas est pénible.

Le bouclier gène pour l’usage de la cale. Dans mon cas j’ai choisi de le retirer comme la graveuse est dans un caisson.

Rien de rédhibitoire.

Au bout d’une trentaine de projets de gravure/découpe bois, j’ai commencé à constater une moindre efficacité.

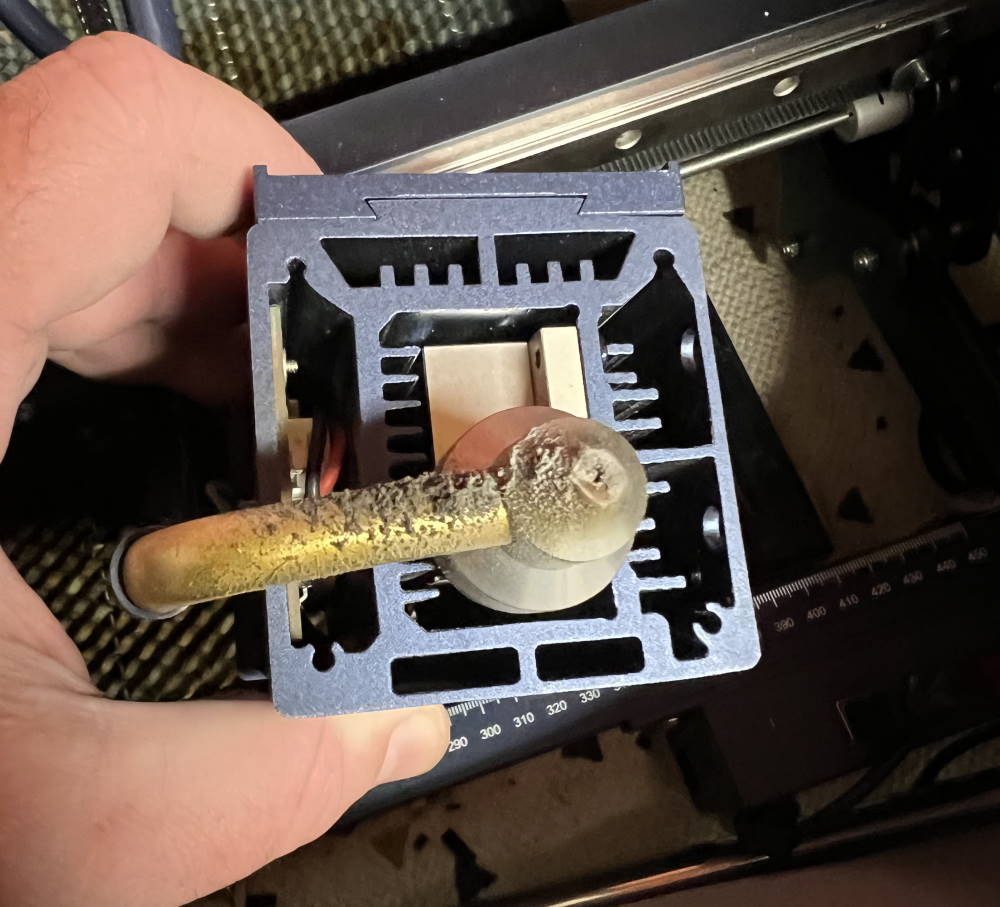

Elle était en fait liée à l’encrassement de la buse. Pensez de temps en temps à vérifier la propreté de la sortie.

JPEG - 103.2 ko

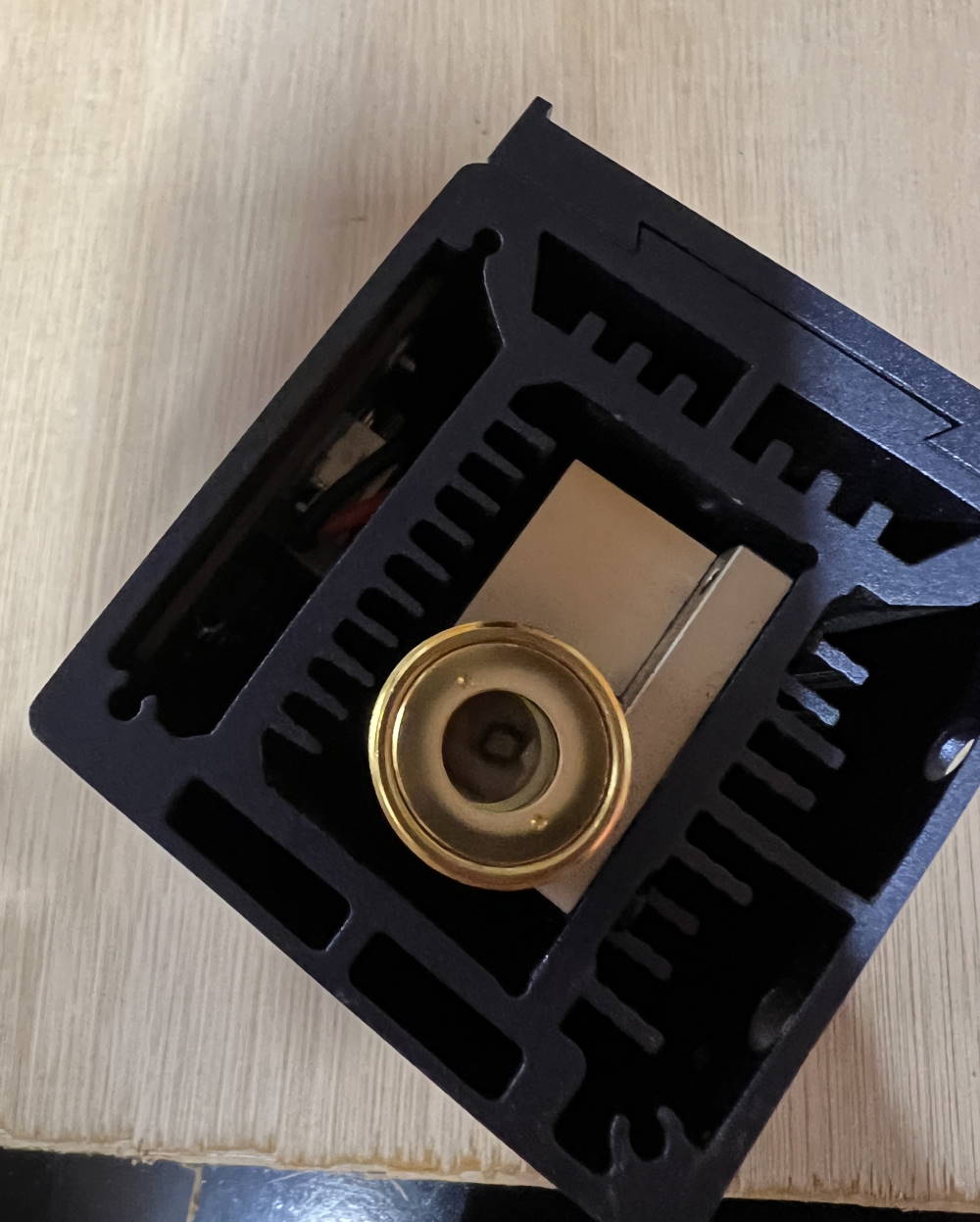

La lentille du laser est loin de cette sortie. Vous devez contrôler parfois sa clarté et au besoin utiliser le chiffon doux fourni pour la nettoyer.

JPEG - 108.4 ko

Dans des cas extrême il sera possible de la remplacer.

S30 Pro Max, Prix, disponibilité : 4/5

La marque Sculpfun est très largement distribuée avec les meilleurs tarifs dans les entrepôts Europe des boutiques chinoises.

La S30 Pro Max est une des machines de gravure laser dans les plus chères du moment en général, mais c’est de fait une des la plus économique dans le segment des 20 watts.

Son meilleur prix à date d’écriture de ce test était de 799€ avec des bons plans en avril 2023 à 620€ environ.

Je souhaite vous la trouver au meilleur prix possible et je vous engage à regarder en permanence mes bons plans.

La 20 watts économique du moment

J’utilise pour mes tests une matrice de notation qui me permet objectivement de comparer les machines entre elles.

la Sculpfun S30 Pro MAX obtient un bon score de 70.

CritèreNoteCoeffTotal
Emballage et montage 3,5 1 3
Conception générale 3 2 6
Sécurités 2 2 4
Logiciel 3 2 6
Performance Laser en gravure 4 3 12
Performance en découpe 4 3 12
Retour d’expérience 4 3 12
Evolutivité et options 3 1 3
Prix, disponibilité 4 3 12
Total 70

Sculpfun S30 Pro max, l'acheter

En ce moment, il n'y a pas de bon plan actif sur Planète Numérique. Il y en a eu un précédemment et je vous engage à le regarder au cas il serait de nouveau actif : La graveuse / découpeuse Laser Sculpfun S30 pro max 20 watts avec pompe air assist autopilotée maintenant à 589€.

4/5 4 MA NOTE

Sculpfun S30 Pro max, LE VERDICT :

La Sculpfun S30 Pro max est une machine de gravure Laser puissante qui ouvre des possibilités de création de projets incluant gravure mais aussi découpe. Son prix apparaitra élevé pour beaucoup mais pas pour des passionnés ou des personnes qui envisage une activité commerciale.

Les points forts
Haute performance en découpe
Maintenance simple
Prix raisonnable
À Améliorer
Montage des capteurs fin de course
Réglage hauteur de tête laser
Pas de sécurité active
Accessibilité via Wifi
Notez ce test en cliquant une étoile: (3.93/5)
15 votes

Formulaire Erreur

Des coquilles, des informations à ajouter, ... ? aidez-moi en le signalant en cliquant le bouton ci-dessus



FORUM DU TEST : 2 QUESTIONS, AVIS, PROBLEMES, ...

  • Joël 18 janvier 2023, 12:17

    Merci pour ce retour précis. Mon coeur balance depuis quelques temps sur cette découpeuse. J’ai actuellement monté une tête laser de 5w sur mon imprimante 3D mais je voudrais passer à quelque de plus puissant et de mieux abouti, notamment la tête à air pulsé.

    À la lecture de l’article, dois-je comprendre que la S30 n’a pas de moyen simple pour régler la hauteur de la tête ? ça me semble être une fonctionnalité indispensable, d’autant plus que le constructeur se vante de pouvoir découper des épaisseurs importantes. De ce point de vue une imprimante 3D est de très loin plus pratique (axe Z)...

    Une sécurité anti-blocage me semble aussi indispensable avec une telle puissance.

    Ces points peuvent être réglés en DIY avec quelques efforts. Mais à ce prix ça aurait dû être inclu.

    Bàv.

    • planetenumerique (Rédacteur) 18 janvier 2023, 20:52

      Bonjour
      Le réglage de la tête n’est pas super ergonomique mais n’est pas un critère éliminatoire. Il faut juste se contorsionner un peu. Elle reste une bonne machine bien robuste.

    Répondre

Vos commentaires

Qui êtes-vous ?

Pour afficher votre trombine avec votre message, enregistrez-la d’abord sur gravatar.com (gratuit et indolore) et n’oubliez pas d’indiquer votre adresse e-mail ici.

Ajoutez votre commentaire ici

Ce champ accepte les raccourcis SPIP {{gras}} {italique} -*liste [texte->url] <quote> <code> et le code HTML <q> <del> <ins>. Pour créer des paragraphes, laissez simplement des lignes vides.

Suivre les commentaires : RSS 2.0 | Atom
