Test MECPOW X4 PRO 22 watts, le plus économique des graveurs Laser en caisson Classe 1

Test MECPOW X4 PRO 22 watts, le plus économique des (...)
MA NOTE: 4/5
  Graveur Laser Machine Laser en caisson MECPOW

La tendance du marché de la gravure Laser est d’aller vers plus de sécurité et de confort d’usage avec l’arrivée de machines dites « en caisson ». Cela a naturellement un prix pas toujours compatible avec son budget. Voici ici le test de la machine la plus économique du segment : la MECPOW X4 PRO. Cette machine de gravure et de découpe laser diode, toute carénée, propose sécurité classe 1, laser 22 watts, caméra compatible Lightburn et bien plus pour moins de 600€.

Le marché de la machine de gravure Laser est difficile à appréhender. Entre les technologies, les puissances et les fonctionnalités, il est compliqué pour beaucoup de trouver sa machine adaptée.

La MECPOW X4 PRO 22 watts en quelques mots

Avec la MECPOW X4 PRO, nous voici avec une machine de gravure et découpe Laser qui vise à séduire une population large d’utilisateurs, tant débutants qu’amateurs déjà éclairés, par son rapport prestation/prix.

C’est une machine qui exploite une tête diode 22 watts, technologie et puissance polyvalente qui permet de nombreux projets :

  • Gravure de nombreux matériaux comme du bois, ardoise, cuir et aussi avec limites métal et verre à bonne vitesse
  • Découpe de bois rapide et propre comme du contreplaqué 5 mm en une passe

Si vous ne connaissez pas la gravure Laser, je vous engage à lire mon guide de démystification.

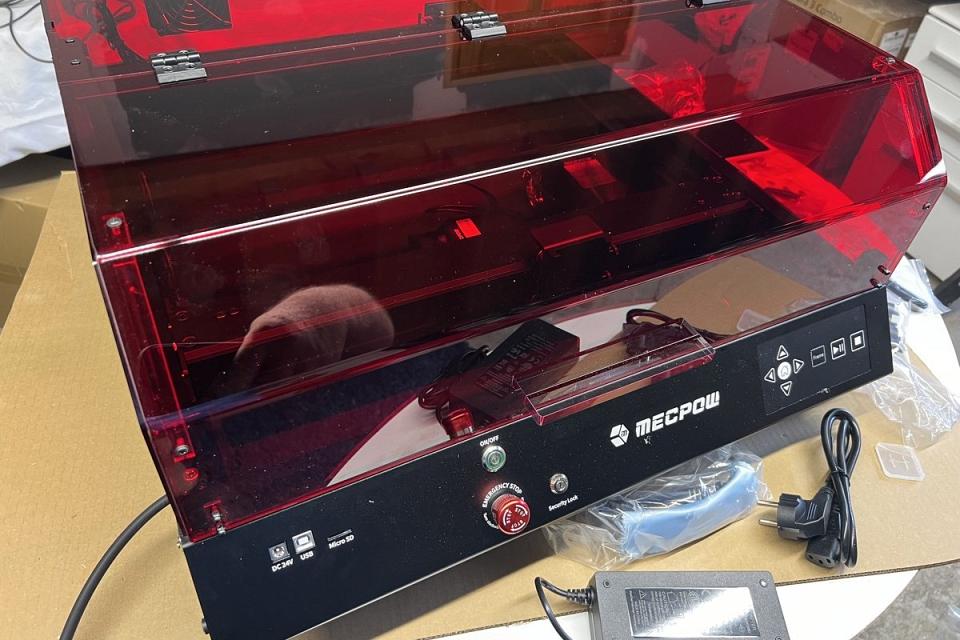

Bien équipée avec une assistance à air, la MECPOW X4 PRO est surtout différente de la concurrence par sa conception en caisson fermé et non pas en cadre ouvert.

Cette conception est gage de sécurité pour les yeux et limitation des nuisances, bruit et fumée tout en assurant une vue panoramique complète sur l’intérieur.

JPEG - 3.2 Mo

Peu de marques de machine de gravure Laser sont encore présentes sur ce marché d’avenir. On y trouve principalement la xTool S1 dans le segment Premium et la Creality Falcon2 PRO en embuscade pour bien moins cher. S’y ajoute donc la MECPOW X4 PRO qui attaque le segment sous un angle économique en étant en bon plan sous les 600€.

MECPOW X4 ou X4 PRO ?

A savoir que MECPOW propose à son catalogue un modèle MECPOW X4 en cadre ouvert. Cette version est la même base technique Laser/Électrique mais elle est sans caisson ni caméra.

La fiche technique de la MECPOW X4 PRO 22 watts

CaractéristiqueValeur
Type Machine de gravure découpe laser diode en caisson
A Assembler < 30 min
Taille machine 685 x 620 x 310 mm
Poids 15 Kg
Caisson Oui, ventilé
Taille Gravure 41 x 40 cm
Caisson Oui, ventilé
Caméra Oui
Tiroir Oui
Nid d’abeille Non
Surface extensible Non
Puissance Laser DIODE 22 watts
Diamètre du spot 0.08*0.1mm
Focale Fixe
Distance Focale NC
Voyants de fonctionnement en façade
Carte mère MKS LS ESP32 PRO
Système Embarqué GRBL adapté
Compatible sans fil Oui
Vitesse maximale 22000 mm/min
Capteur fin de course Oui
Interfaces de connexion USB-B machine/USB-C caméra
Contrôleur Hors ligne Oui
Bouton arrêt urgence Bouton
Capteur flamme Oui
Capteur besoin nettoyage Non
Capteur niveau Air Non
Capteur mouvement Inclinaison
Capteur Ouverture Capot Oui
Autre sécurité Clé de verrouillage
Air Assist Oui, ajustable par molette
Pompe fournie Oui, autopilotée
Pilotage via application mobile Oui
Alimentation DC 24V 6A
Logiciels compatibles LaserGRBL (gratuit), Lightburn (licence à acheter)
Accessoires/consommables Lunettes, consommables de test, outils, documentation
Options Rotary Roller, nid d’abeille
Prix Public 799€
Meilleur prix 599€

MECPOW X4 PRO : Emballage et montage : 4,5/5

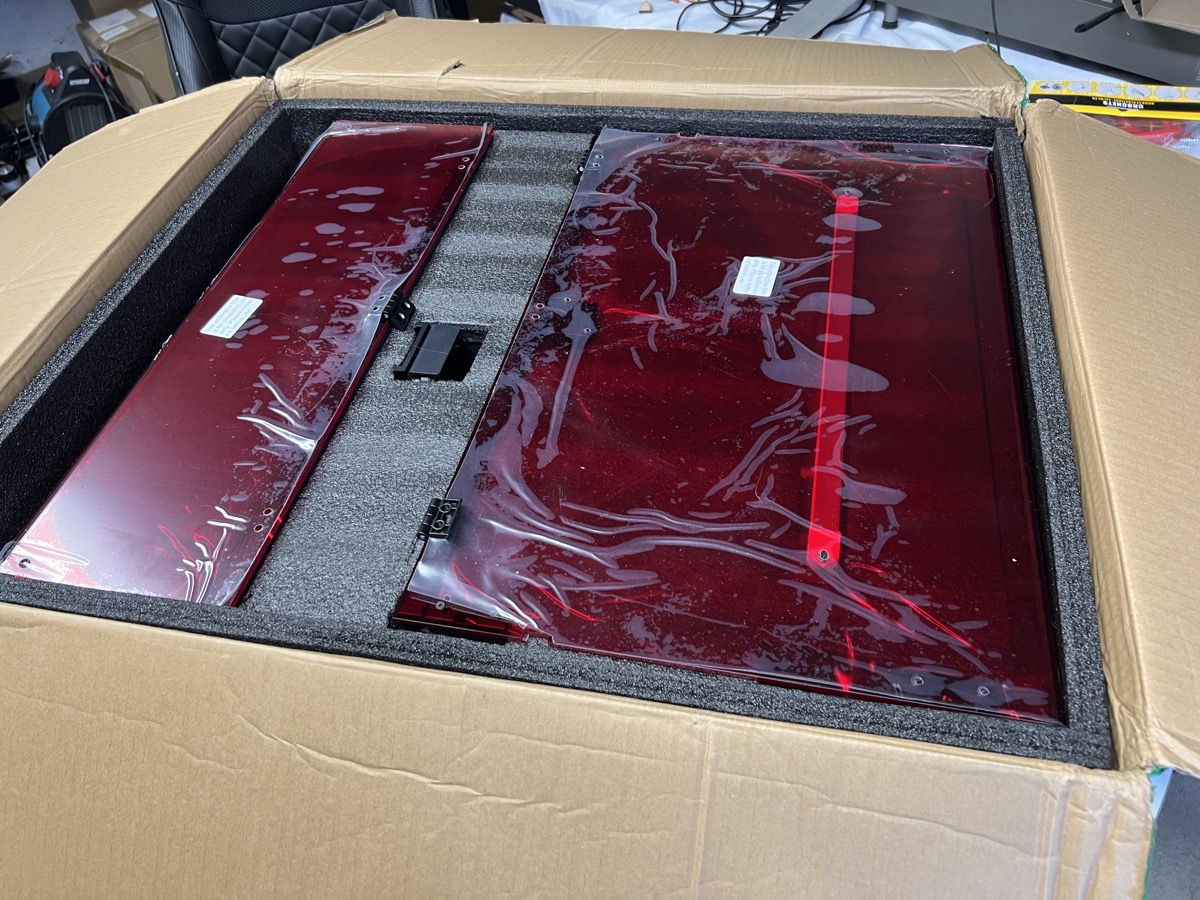

La machine et ses composants voyagent bien rangés et, a priori, bien protégés dans un carton

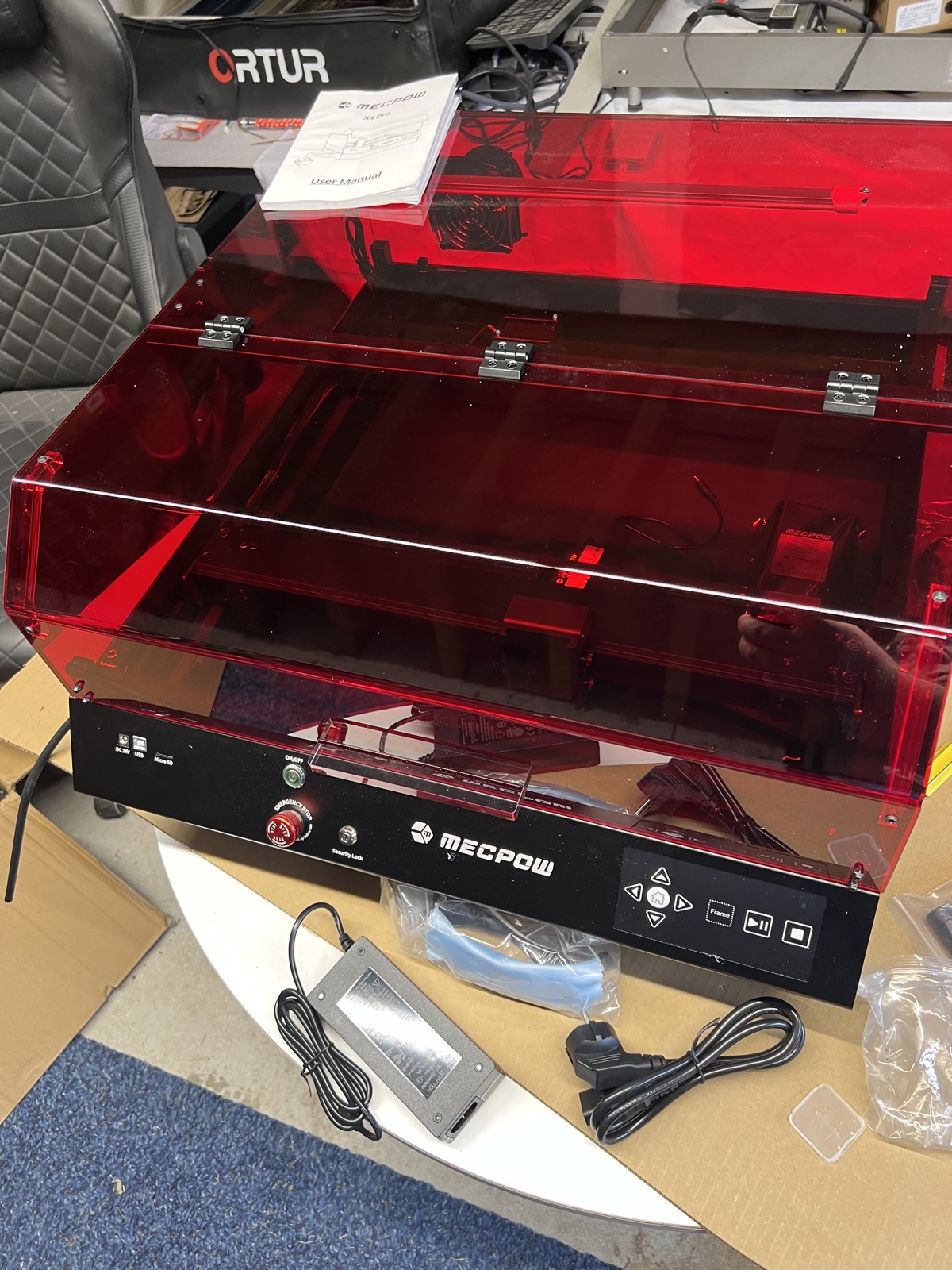

Bien complète y compris avec des pieds
Bien complète y compris avec des pieds

J’utilise a priori car, malheureusement, le carton fait pression sur le panneau acrylique arrière. Bilan, il s’est retrouvé avec une fissure sur mon modèle.

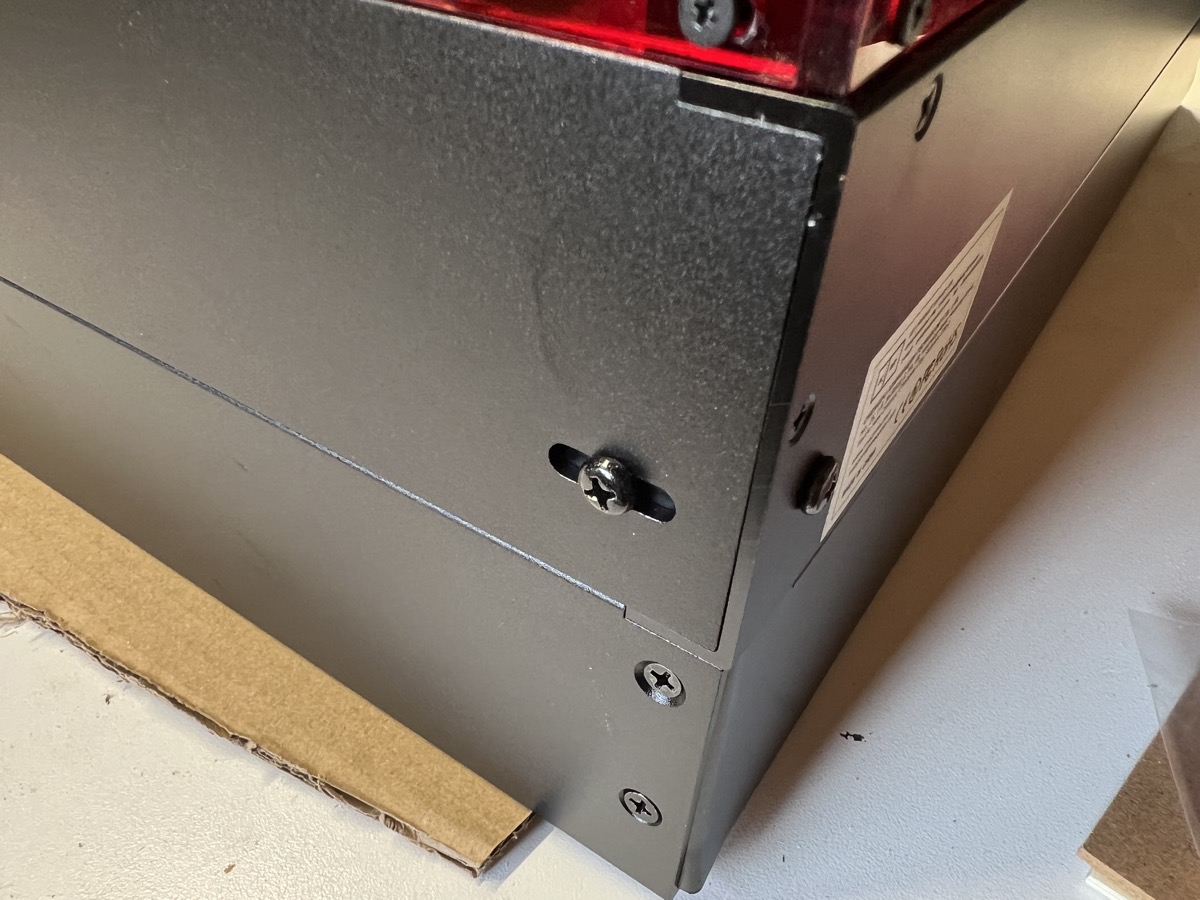

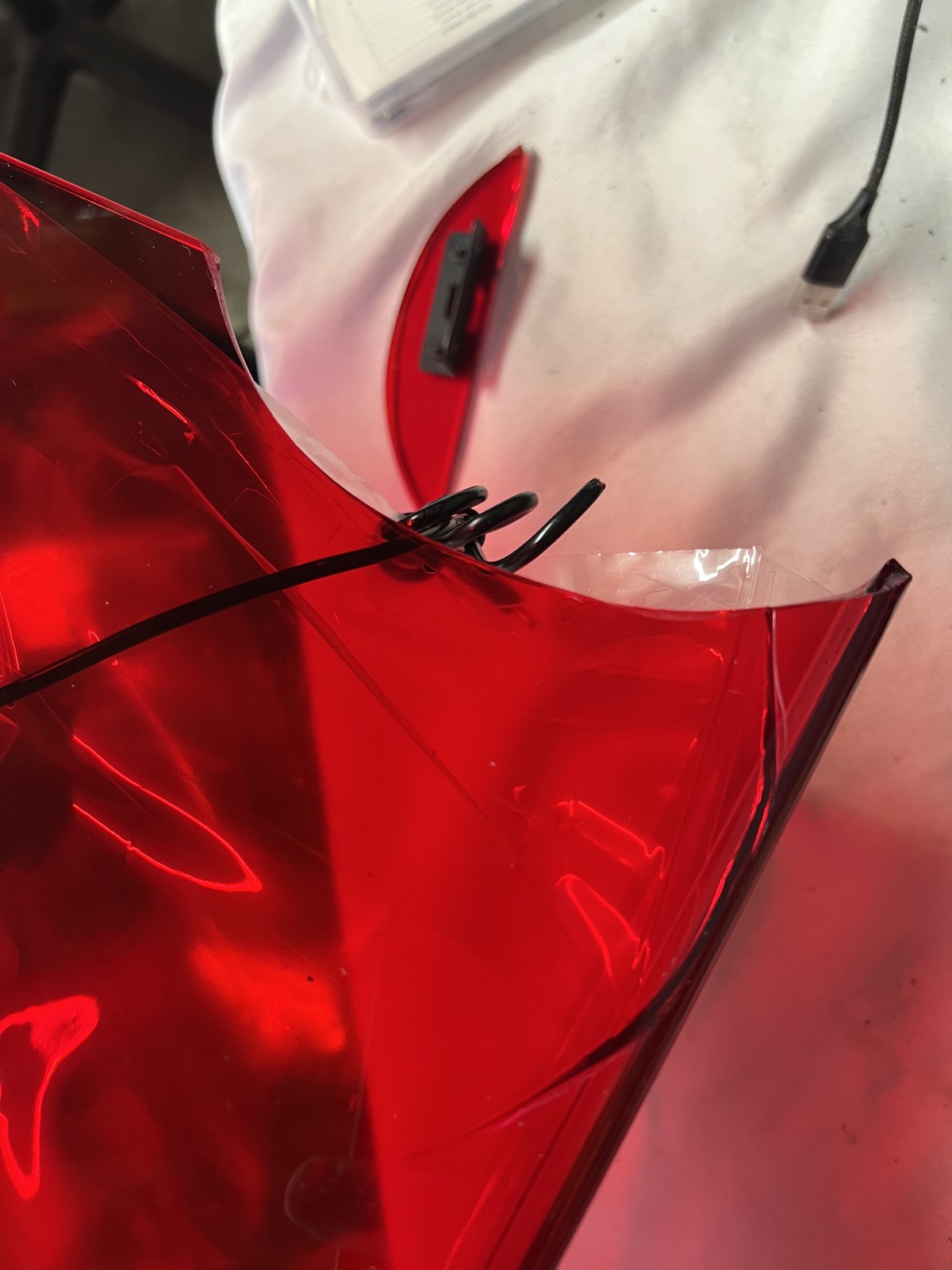

Pas de chance, le caisson arrière était fissuré et a cassé
Pas de chance, le caisson arrière était fissuré et a cassé

Un second colis envoyé a aussi montré le même défaut. Comme j’ai lu également ce retour sur le test de Tom’s Hardware. Il s’agit donc d’un défaut récurrent des premières versions.
Si vous rencontrez ce problème, il faudra contacter MECPOW ou la boutique pour un remplacement ou le réparer par vos soins.

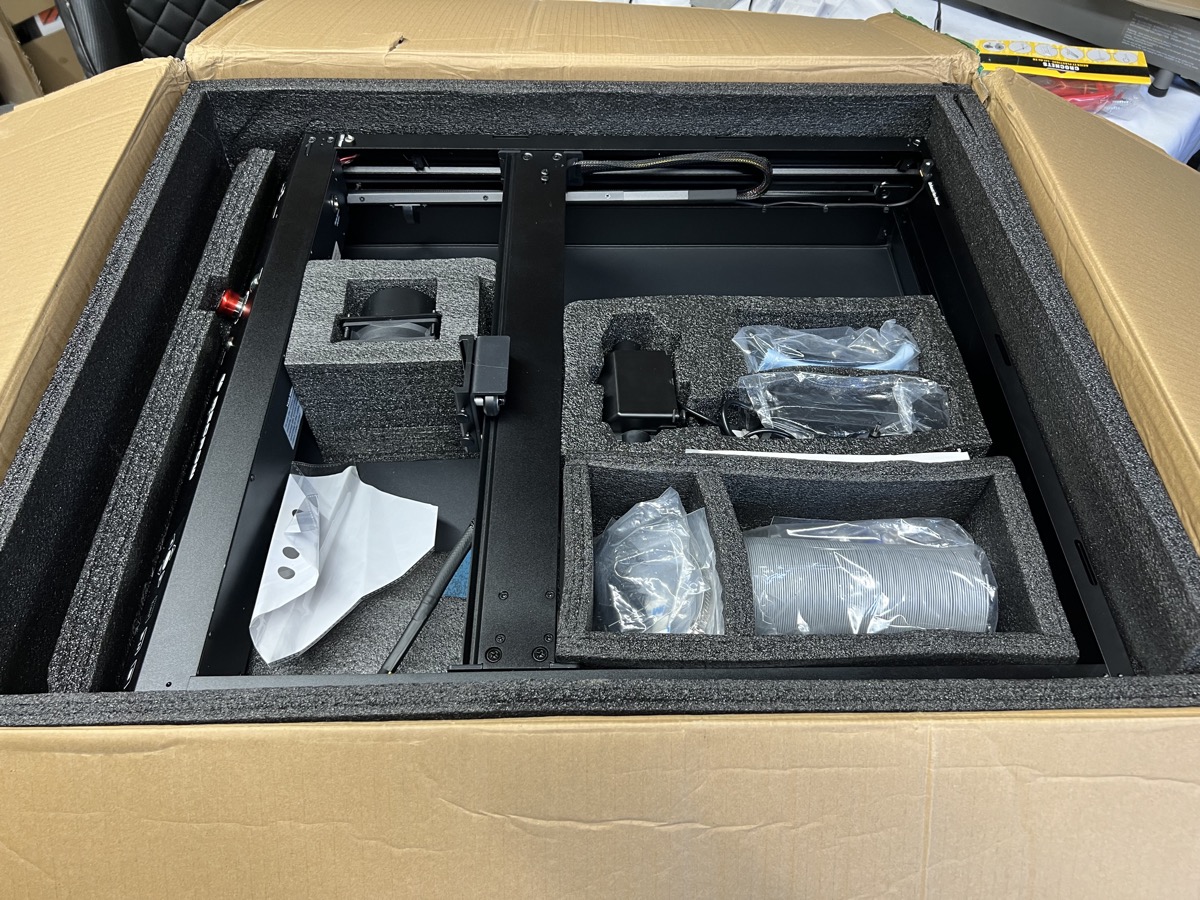

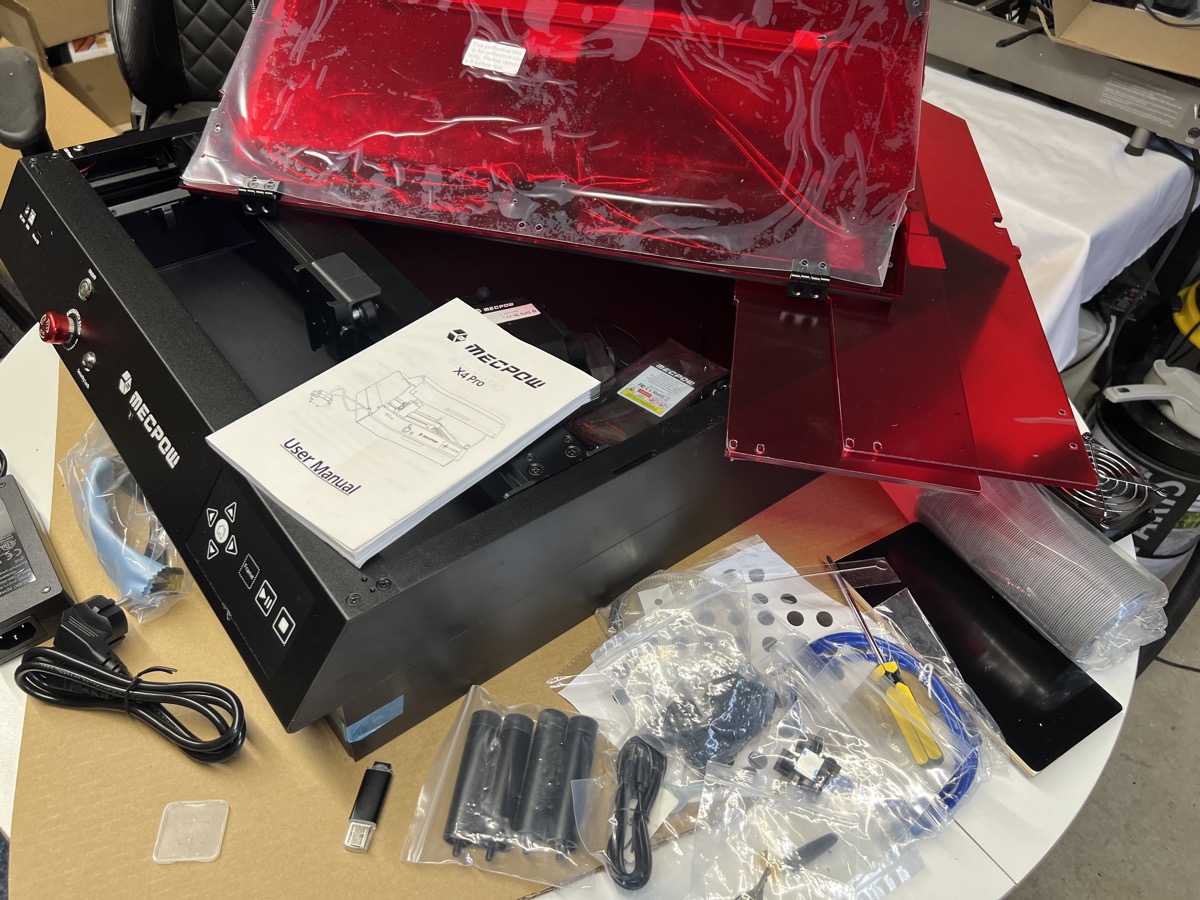

Dans l’emballage se trouvent les pièces du caisson, le tiroir, tête 22 watts, alimentation, pompe d’assistance air, tuyau d’évacuation, câbles USB,Carte MicroSD de 8 Go et lecteur, antenne Wifi, outils/vis et documentation. Il y a également 4 pieds# pour surélever la machine lors d’un usage avec un rotary Roller.

Il y a quelques échantillons et des lunettes de sécurité.

L’assemblage est sans complexité. Il s’agit principalement de monter les panneaux acryliques de protection, ventilateur d’extraction, fixer la tête et connecter la pompe à assistance. Regardez la vidéo que je vous place ci-dessus pour éviter des erreurs.

C’est au final à la portée de tous.

MECPOW X4 PRO 22 watts, conception générale : 4.75/5

La MECPOW X4 PRO 22 watts reçoit une haute note en conception, car elle est très complète. Cela ne veut cependant pas dire qu’en matière de qualité et d’usage, elle mérite la note maximale.

Une conception en caisson fermé

La MECPOW X4 PRO marque des points tout d’abord par sa conception en caisson fermé. Au-dessus d’un châssis entièrement fermé pour sa partie basse, la MECPOW X4 PRO propose un système de caisson en acrylique rouge rigide à la forme anguleuse avec une porte à poignée qui se lève à l’avant.

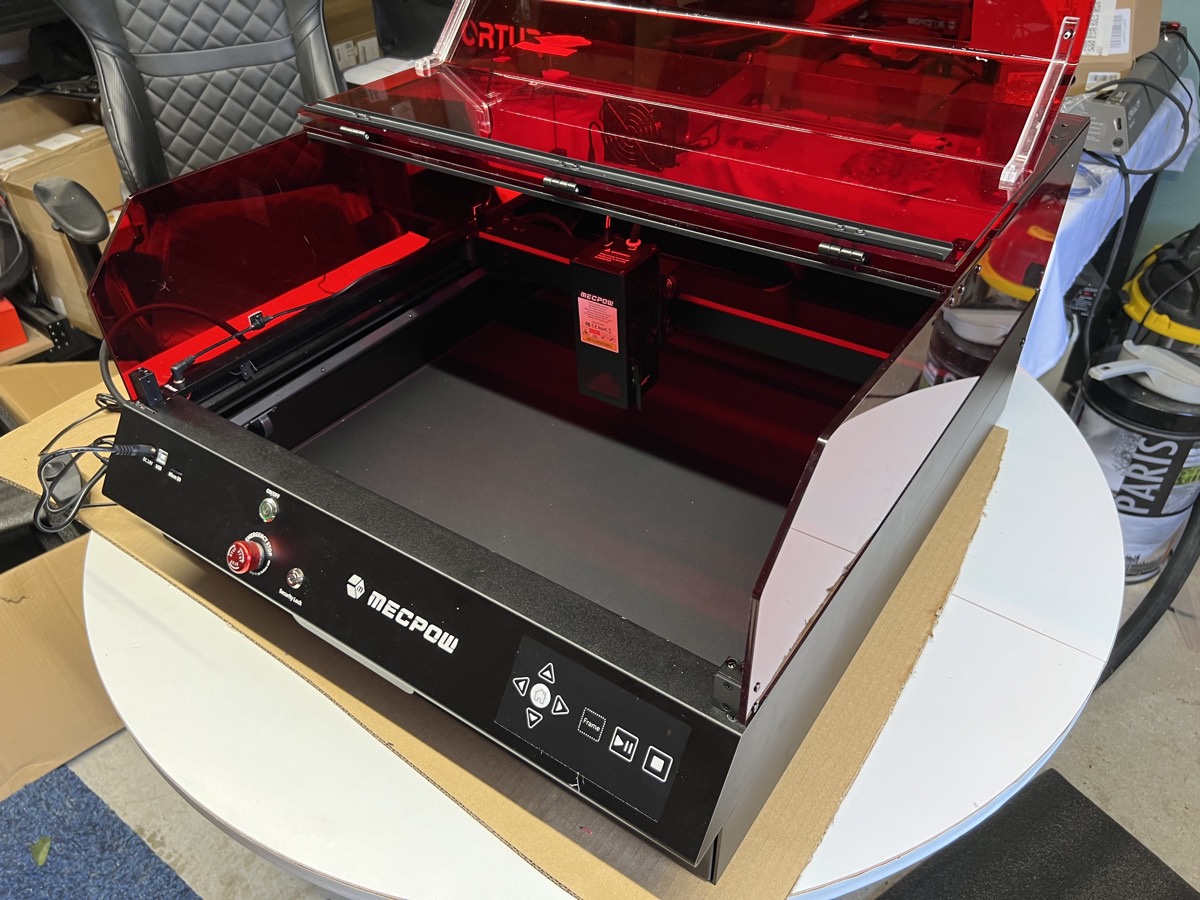

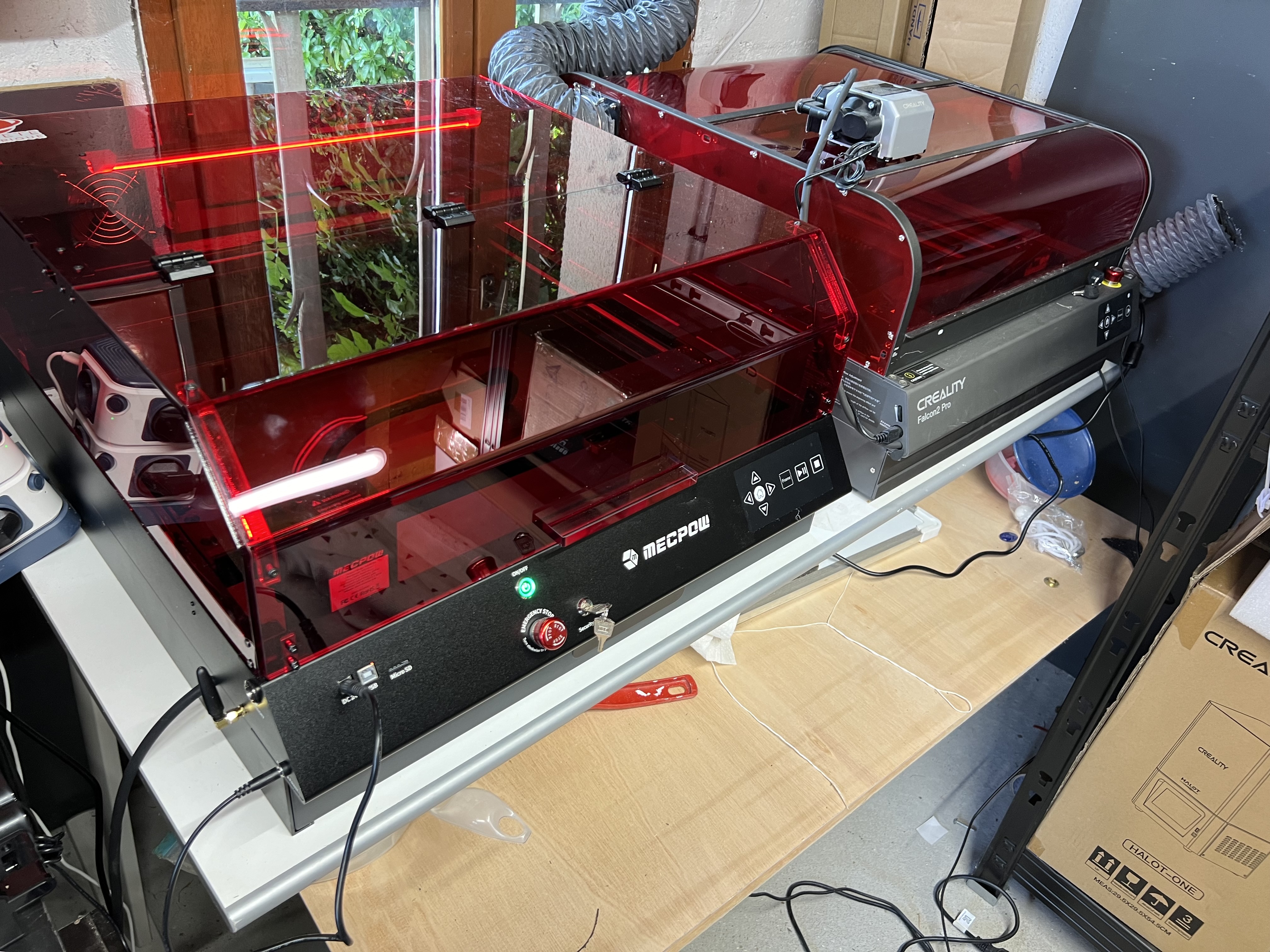

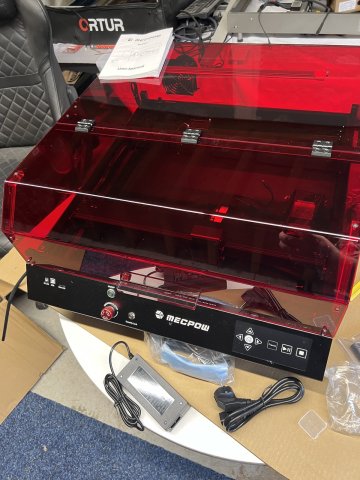

Une belle machine
Une belle machine

Ce n’est donc pas le même système que vous trouverez chez Creality qui utilise un système d’acrylique souple sur une glissière sur sa Falcon 2 Pro. Le revers est d’avoir besoin de hauteur pour lever et basculer la porte avant.

Le fonctionnement de la machine est interrompu quand la porte est ouverte.

JPEG - 179.6 ko

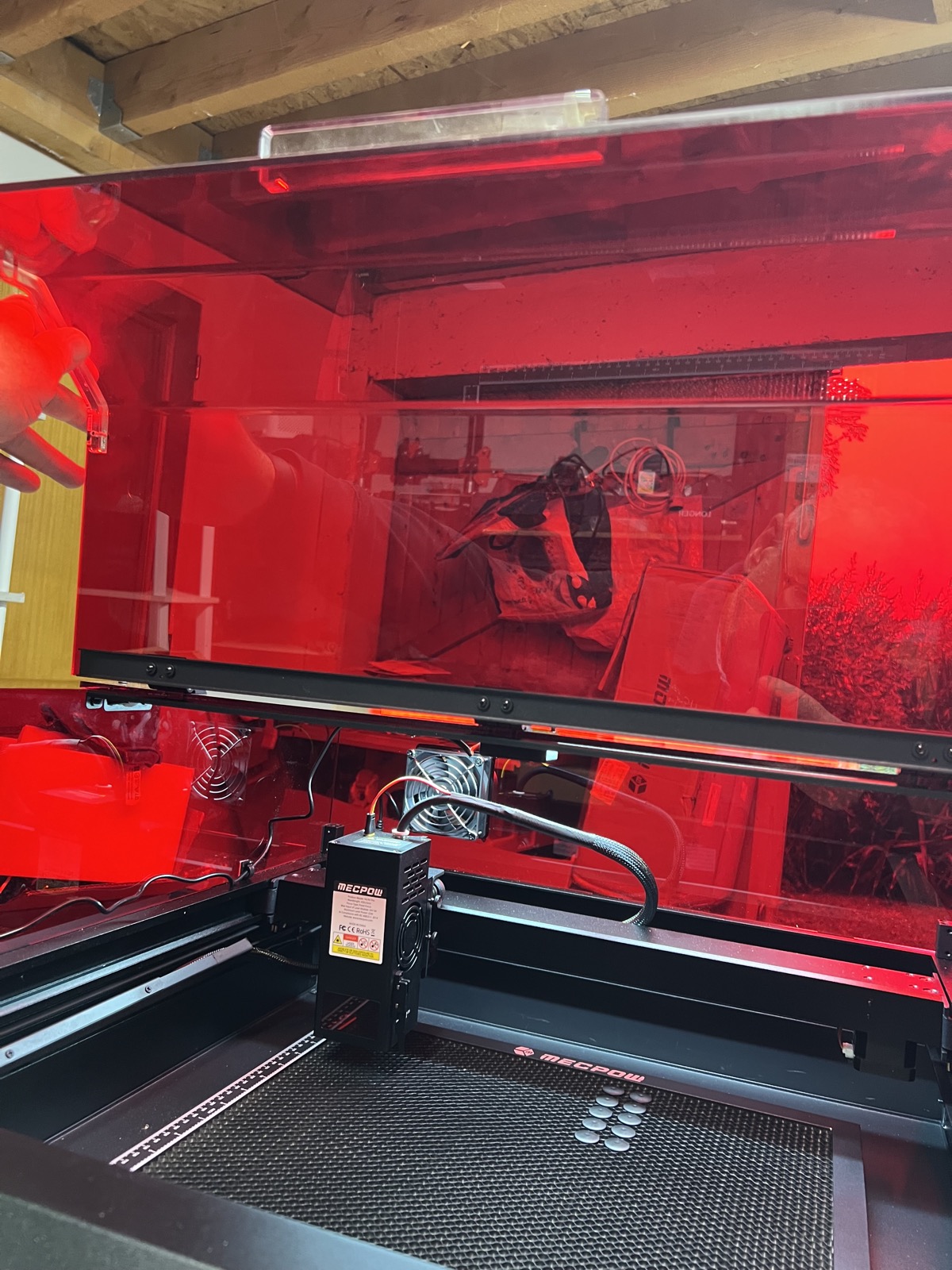

Le caisson MECPOW permet une bonne vue panoramique sur l’intérieur de la machine sans risque de s’abimer les yeux.

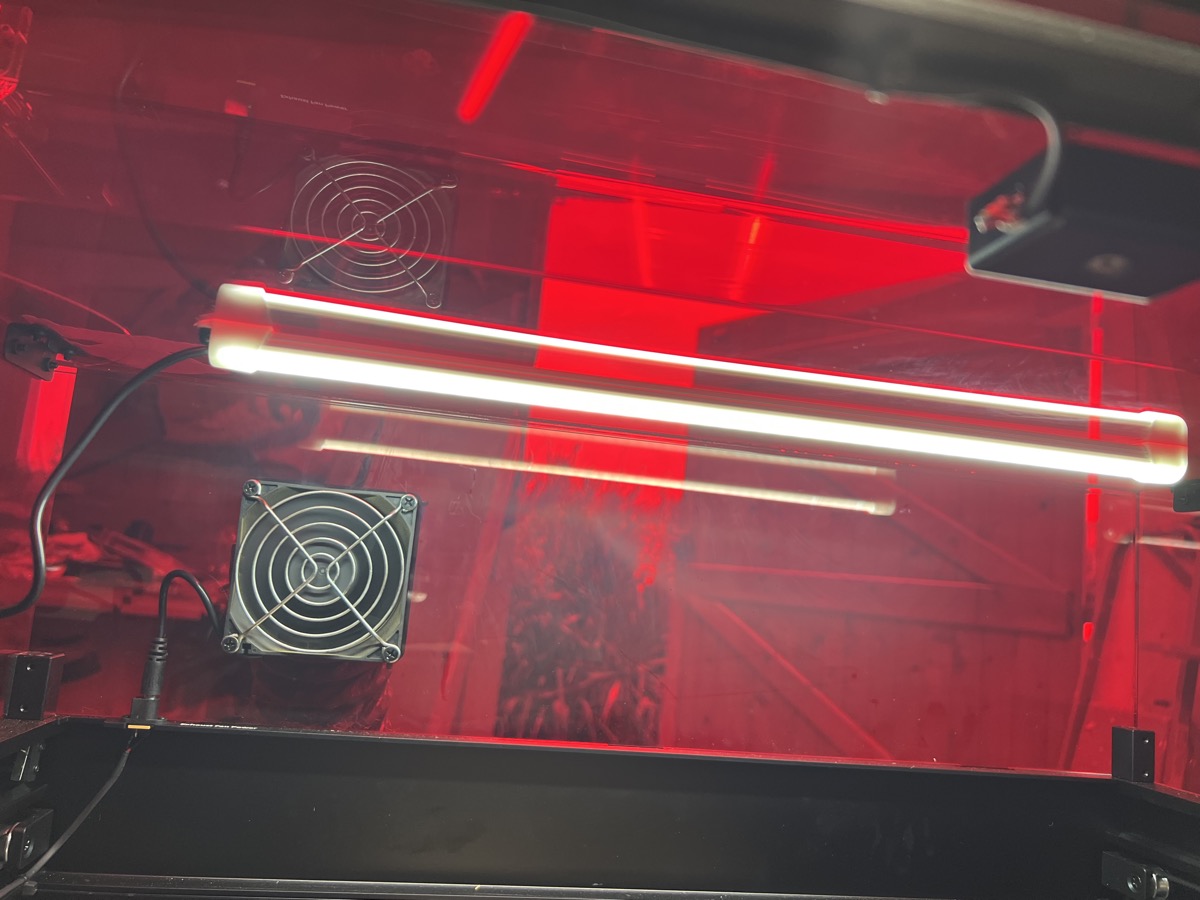

Ce caisson est hermétique avec un système d’extraction de fumée avec ventilateur d’extraction situé à l’arrière. Le ventilateur est de bonne qualité.
Son défaut est d’être couplé en série avec l’alimentation de l’assistance à air. Pour évacuer en gravure, il faut donc activer l’assistance à air via le logiciel pour forcer la ventilation et réduire la puissance de la sortie d’air sur la buse pour éviter els traces de fumée.

JPEG - 165.4 ko

Un interrupteur pour forcer la mise en route de l’évacuation aurait été bienvenu.
Il y a un interrupteur, mais il est destiné à une bande LED. Je la trouve un peu trop en arrière du caisson pour bien éclairer.

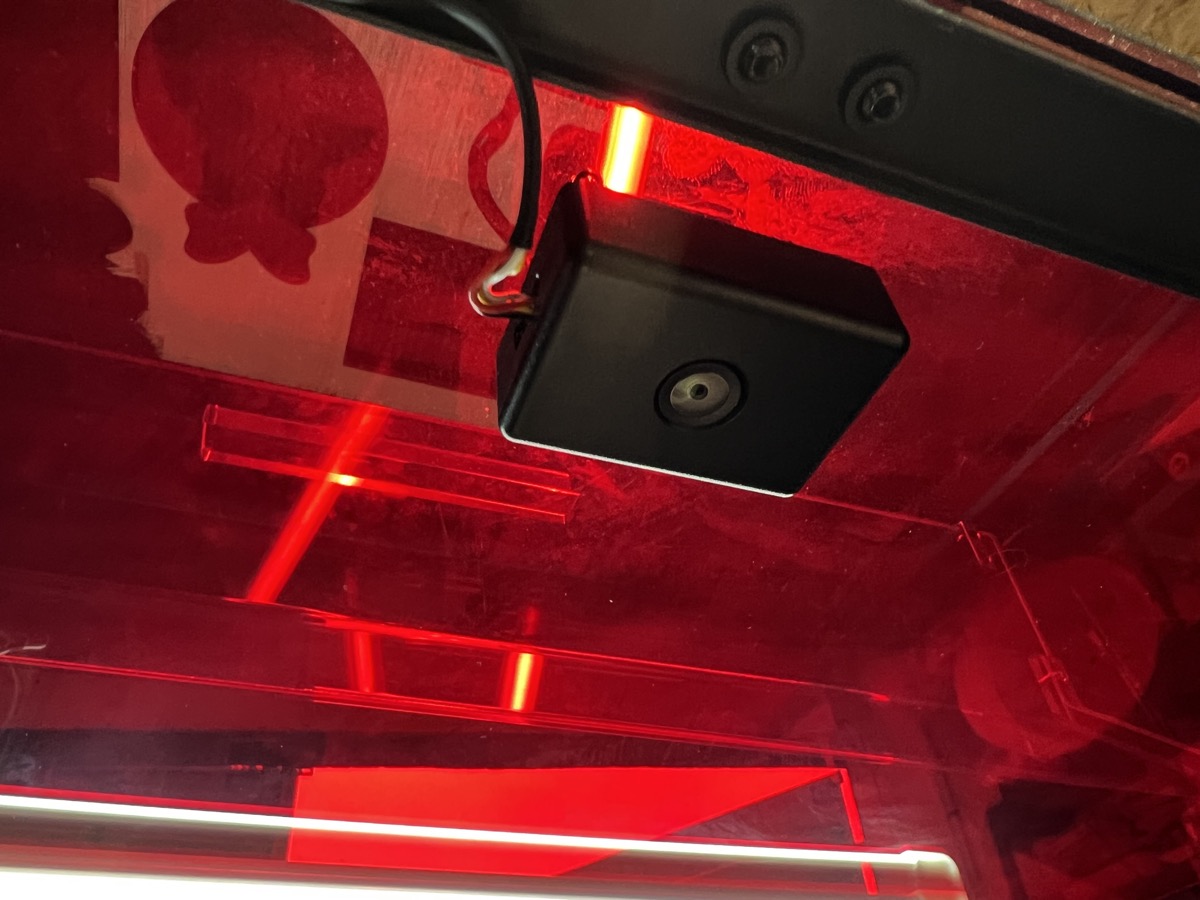

La caméra centrale est de bonne qualité
La caméra centrale est de bonne qualité

Le caisson intègre dans son montant central une caméra d’aide au positionnement. Elle est destinée à un usage par le logiciel Lightburn.

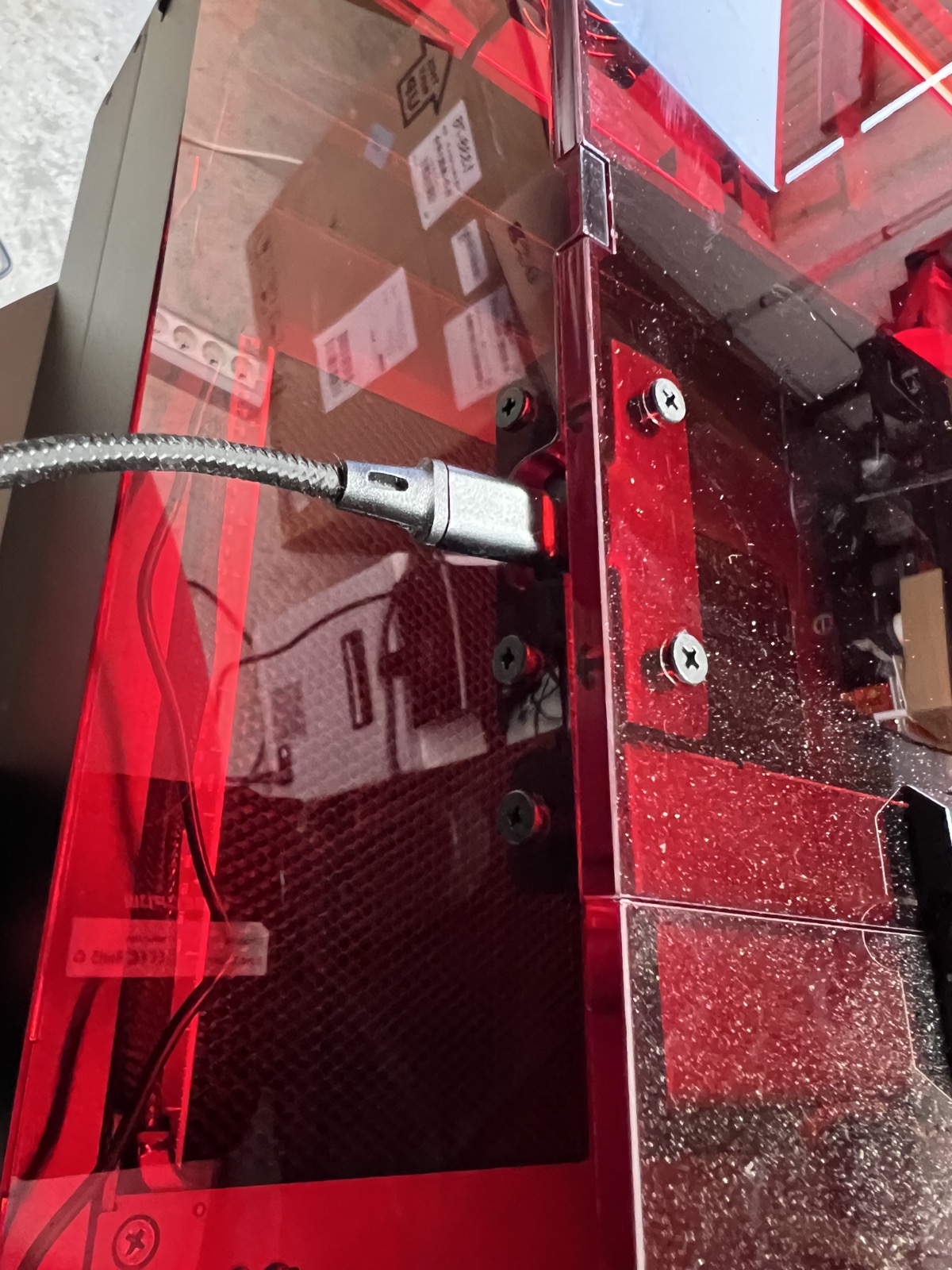

La connectivité caméra
La connectivité caméra

Cette caméra se raccorde à votre ordinateur par un câble USB-C. Il faut donc deux ports USB pour exploiter la machine.

Une conception solide

La surface de travail de MECPOW est de 410 mm * 400 avec un encombrement de 685 x 620 mm.

JPEG - 272.1 ko

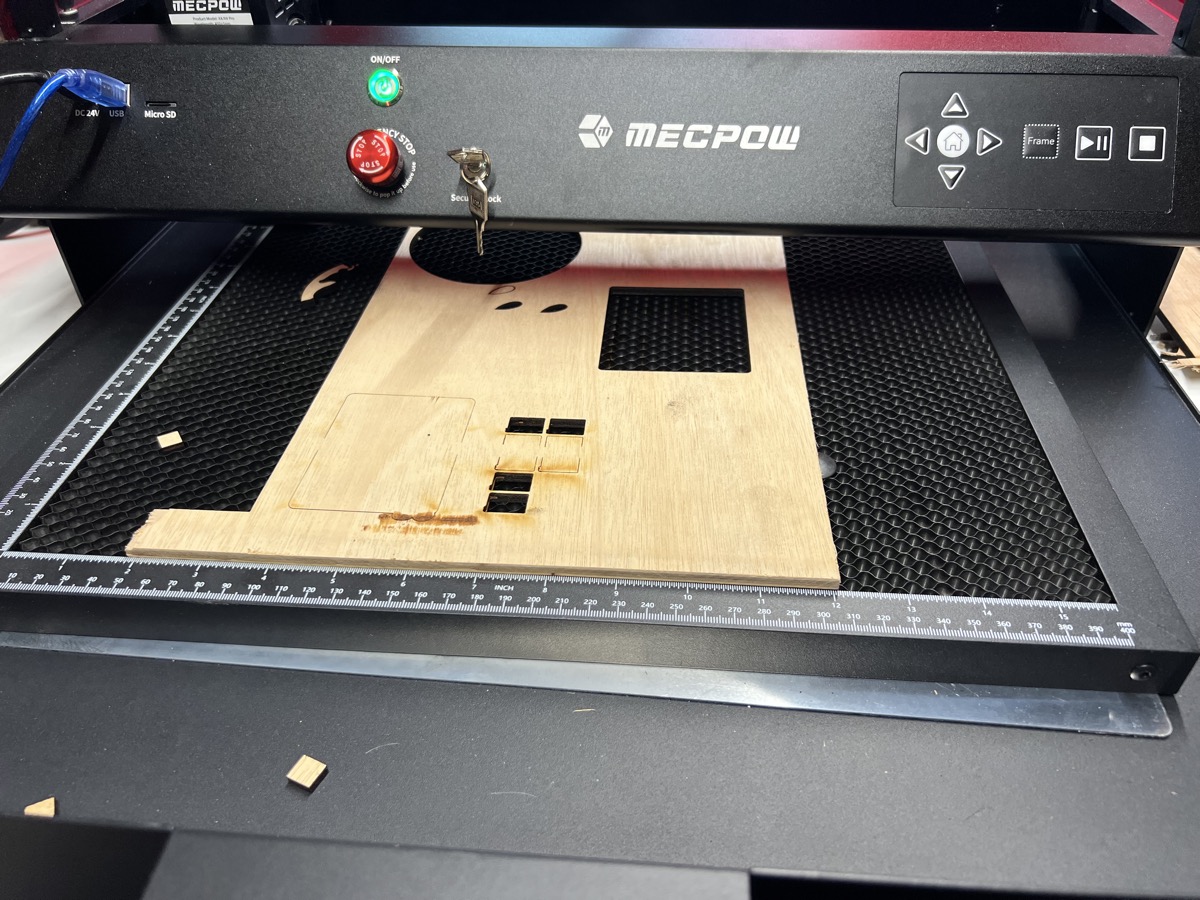

Le fond est un tiroir pratique pour évacuer les résidus de découpe. Vous pouvez aussi le retirer pour placer un accessoire de gravure rotatif en plaçant les pieds pour relever la machine.

Le tiroir est pratique pour le nettoyage et pour utiliser le Rotary Roller quand retiré
Le tiroir est pratique pour le nettoyage et pour utiliser le Rotary Roller quand retiré

La X4 PRO ne propose pas de support lame ou nid d’abeille. Vous devrez acheter un nid d’abeille pour protéger le tiroir et optimiser les découpes.

JPEG - 466.6 ko

Fort heureusement, le prix de cet accessoire est bas à moins de 40€.

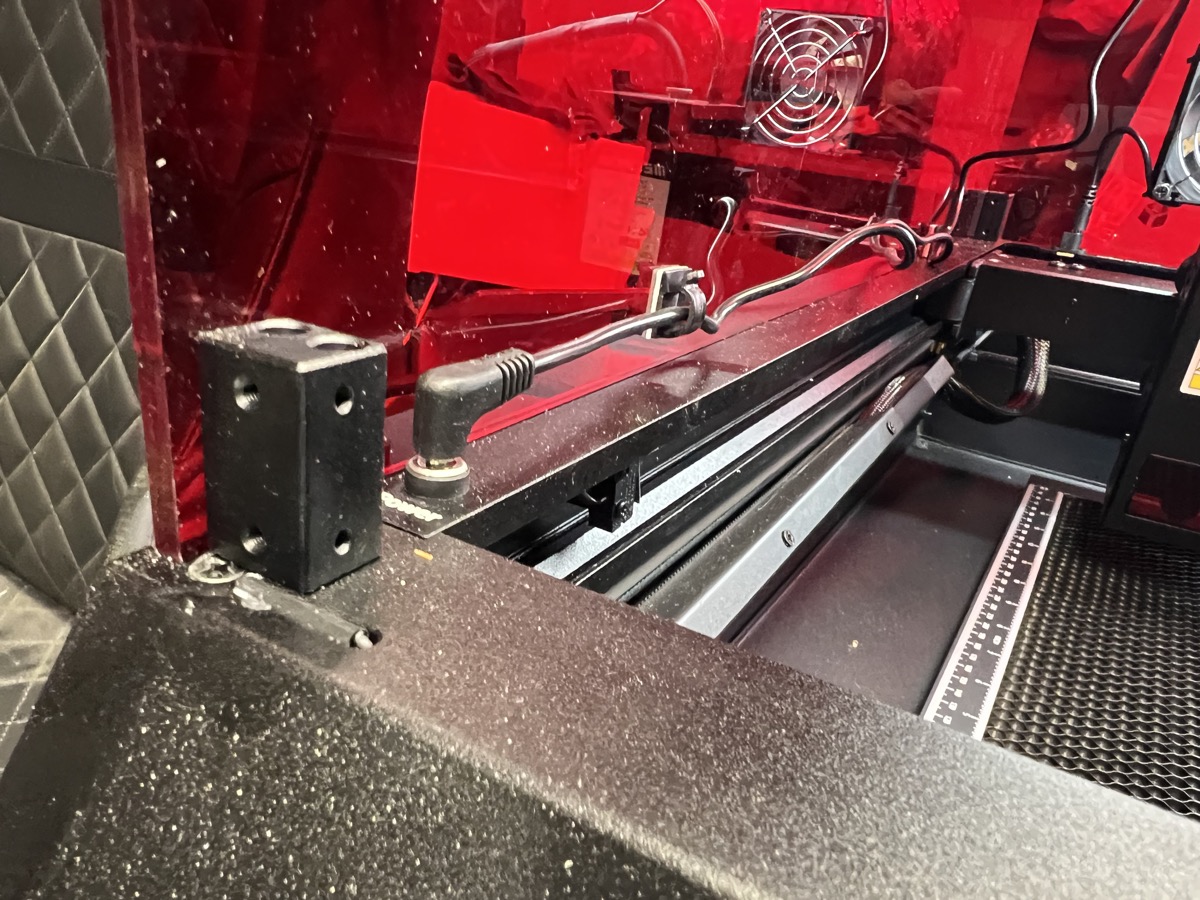

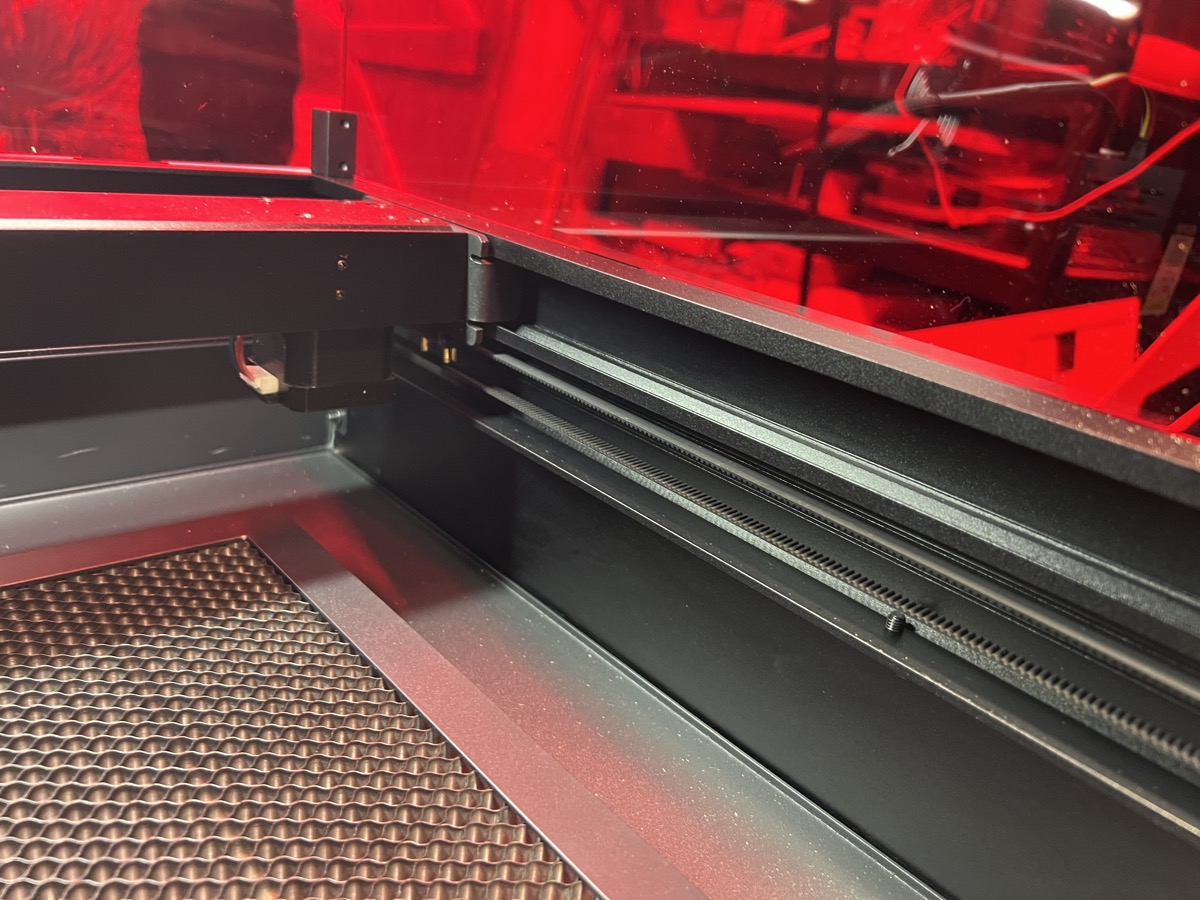

Les déplacements se font sur des rails avec possibilité de tendre les courroies. Une clé permet fournie permet de resserrer les excentriques de l’axe Y si vous constatez du jeu.

La MecPow X4 PRO est naturellement équipée de capteurs de fin de course (end-stop) mécaniques.

Le système de branchement pour l'activation du ventilateur d'extraction
Le système de branchement pour l’activation du ventilateur d’extraction

Le passage des câbles électriques est correct, mais pas parfait notamment en raison du fil pour le ventilateur.

Une électronique connue

Dans le domaine du Laser, peu d’entreprises ont les moyens de concevoir une électronique qui leur est propre. C’est ici une carte Makerbase MKS LS ESP32 PRO renommée MECPOW-S23-PRO-V1.0 au cœur de la machine, une carte que vous pouvez trouver en pièce détachée à 20€ et qui équipe d’autres marques comme Longer, Sculpfun, Atomstack, ...

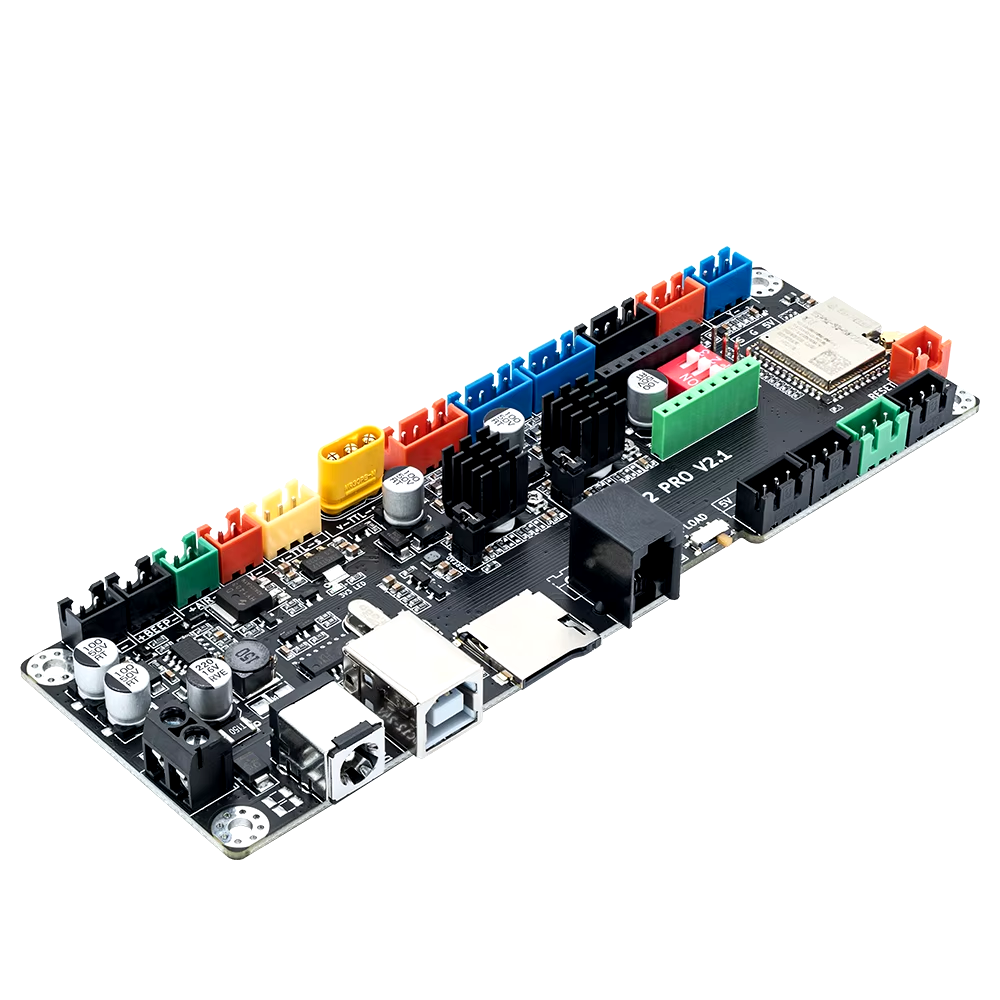

La carte d'origine MKS
La carte d’origine MKS

Cette carte propose un bon niveau de fonctionnalité comme la gestion de l’assistance à air, capteurs de fermeture, capteur de flamme, alimentation ventilateurs, wifi, mode autonome, ...

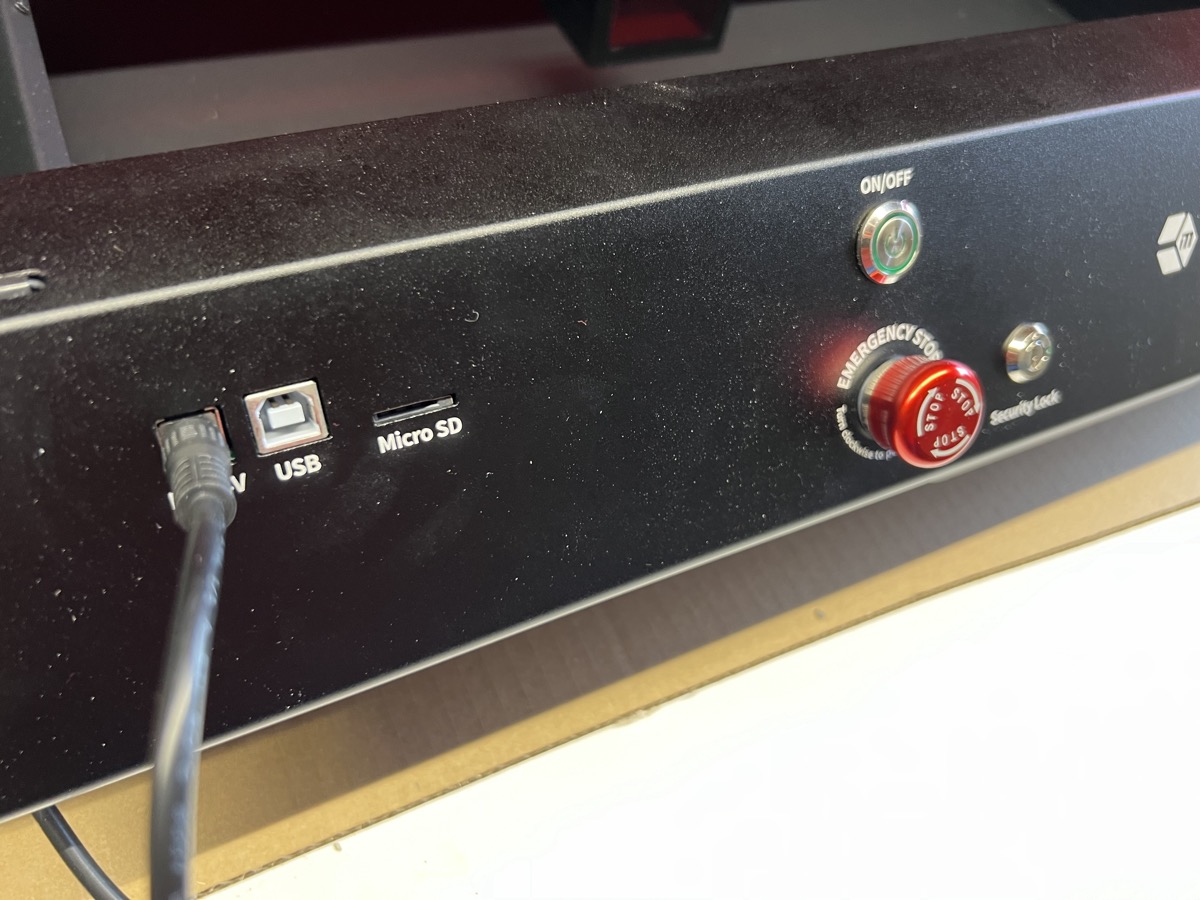

La connectivité en façade n'est pas optimale
La connectivité en façade n’est pas optimale

Comme vous pouvez le deviner, elle est intégrée à l’avant avec les sorties USB, carte mémoire et alimentation qui ressortent en façade. Je n’aime pas cette disposition des prises, car il y a risque de les arracher.

Il est dommage que Mecpow n’a pas prévu de laisser aussi sortir la prise écran externe que l’on voit en noir à côté du lecteur de carte MIcroSD. Elle permet de brancher un écran LCD pour faciliter l’usage en mode hors ligne.

De la carte partent tout un ensemble d’éléments.

  • L’interrupteur principal
  • Le bouton d’arrêt d’urgence
  • La clé de verrouillage

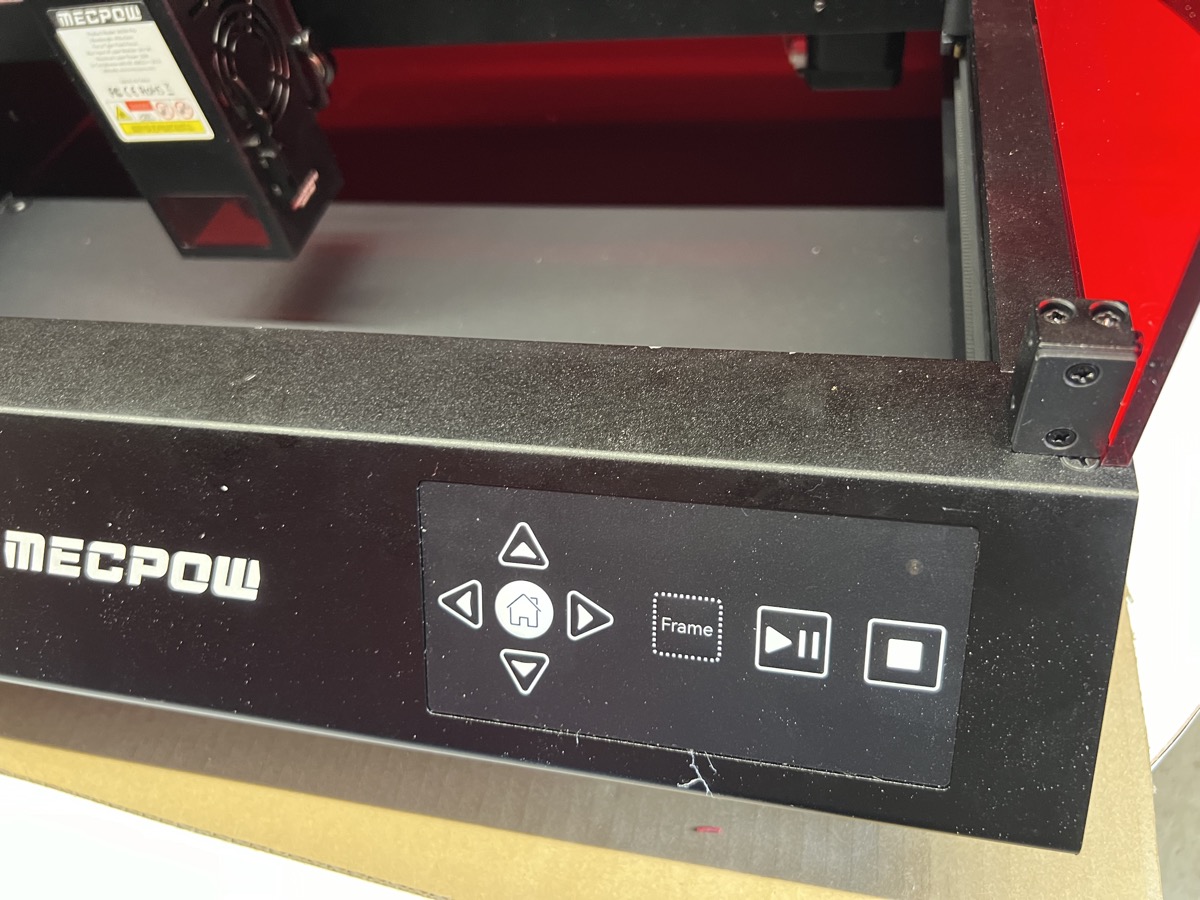

Le bloc de pilotage à l'avant. Le bouton HOME est celui le plus utile
Le bloc de pilotage à l’avant. Le bouton HOME est celui le plus utile
  • Le panneau de controle
JPEG - 251.4 ko

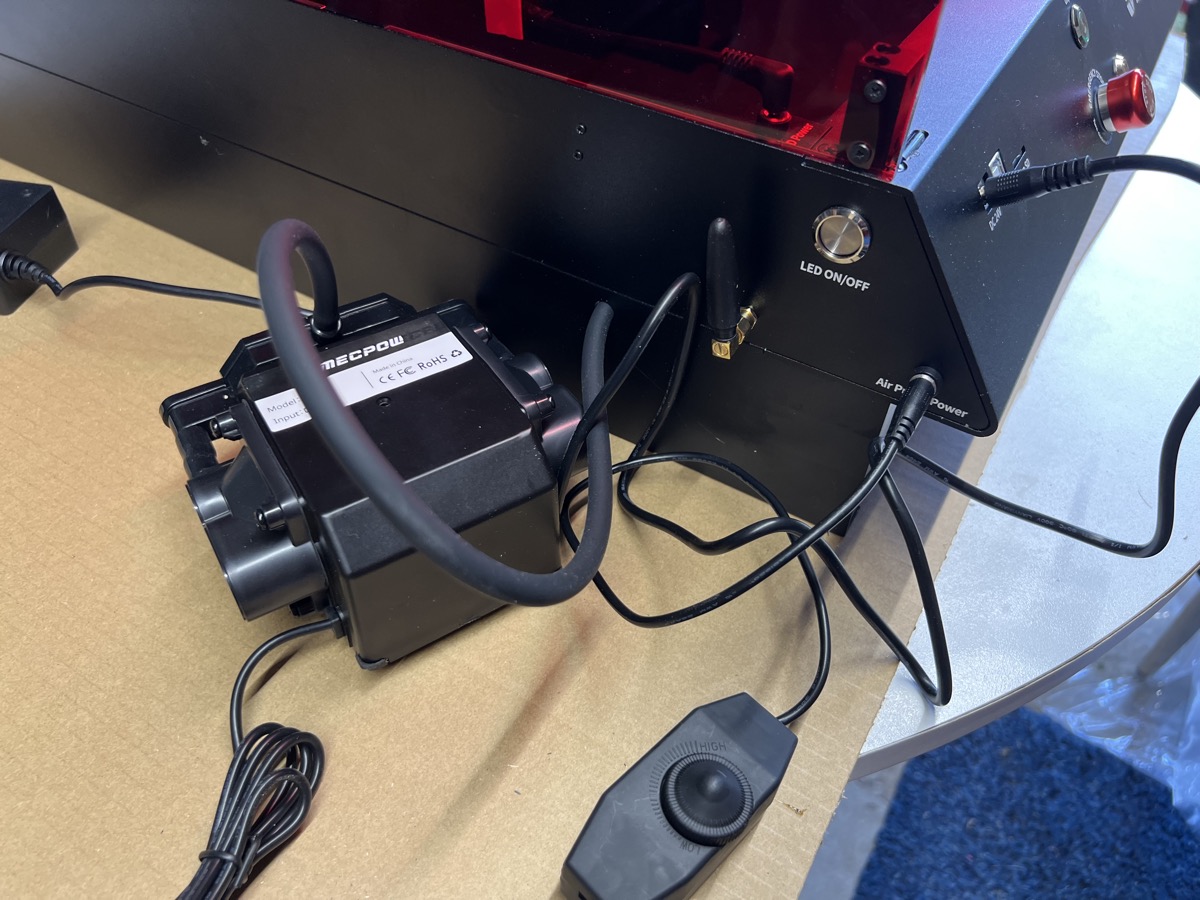

Sur la gauche

  • La connectique pour l’antenne WIFI
  • L’alimentation de l’assistance à air. Un potentiomètre de réglage du volumen d’air est situé sur le câble.
  • L’interrupteur de l’éclairage
JPEG - 383.6 ko

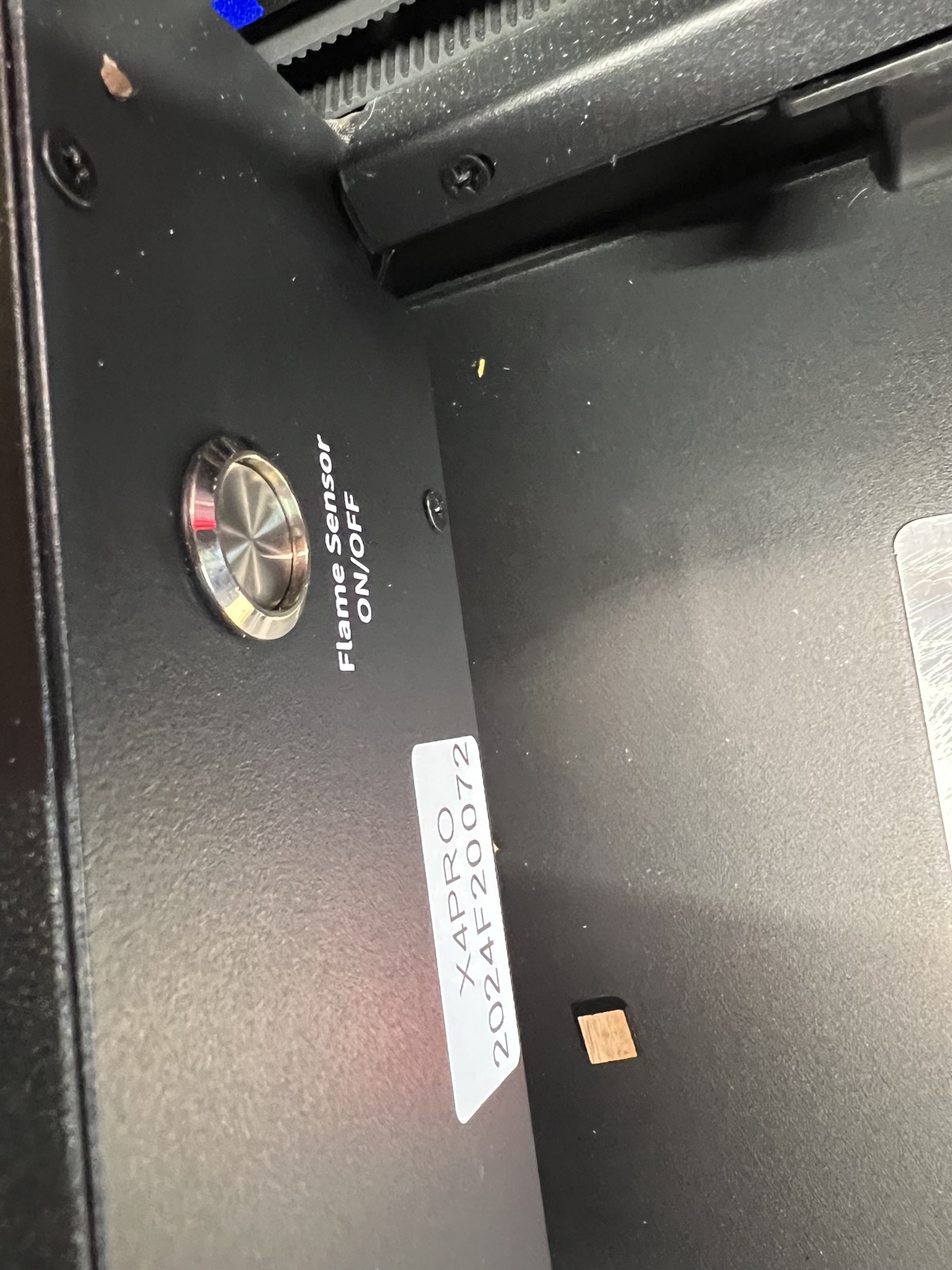

Et pour finir à l’intérieur, le capteur de flammes et un interrupteur pour le désactiver.

Je ne suis pas le plus grand fan de cette distribution des interrupteurs.

Caché par un autocollant à l’intérieur se trouve une prise pour raccorder un rotary roller sans besoin de de débrancher l’axe Y.

Une tête Laser Diode 22 watts simple

Pour la partie primordiale qu’est la tête Laser, Mecpow intègre un module diode 22 watts.

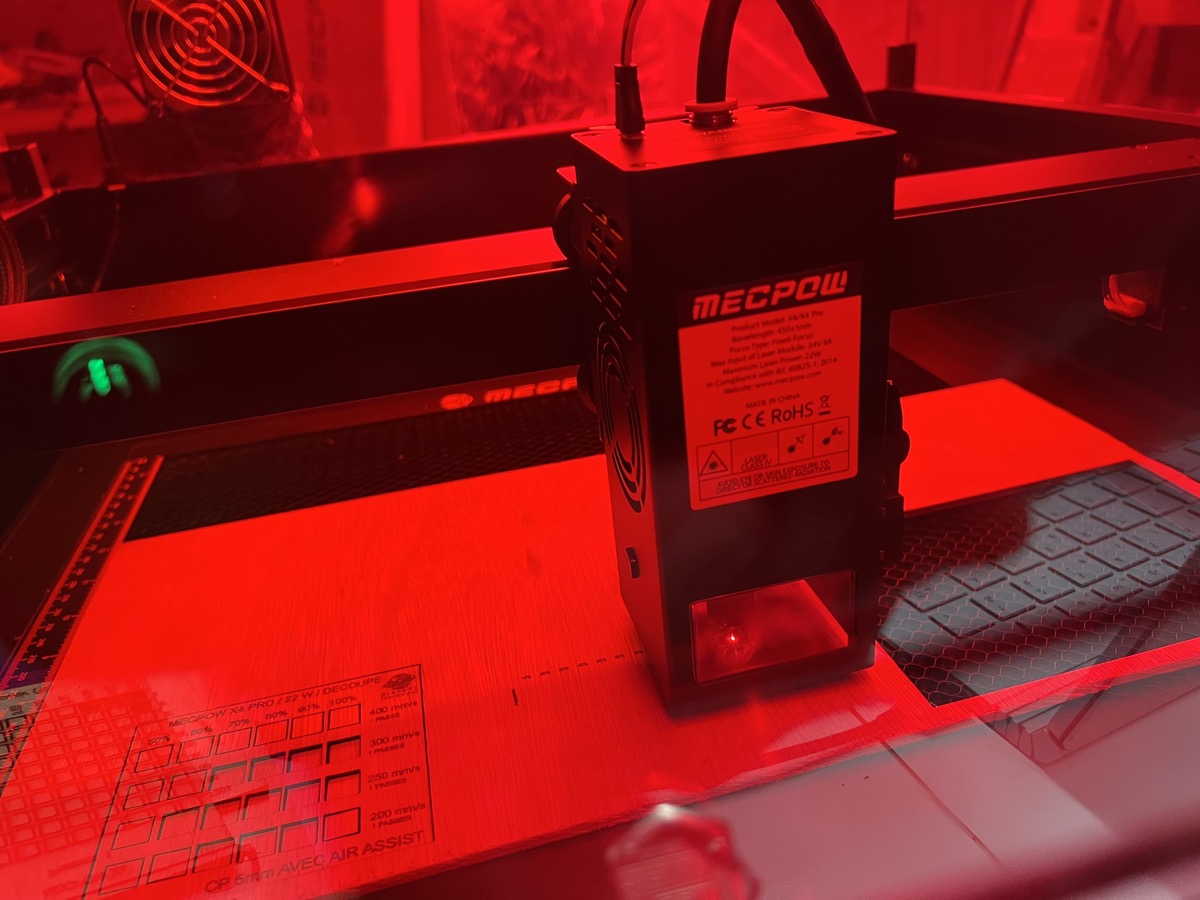

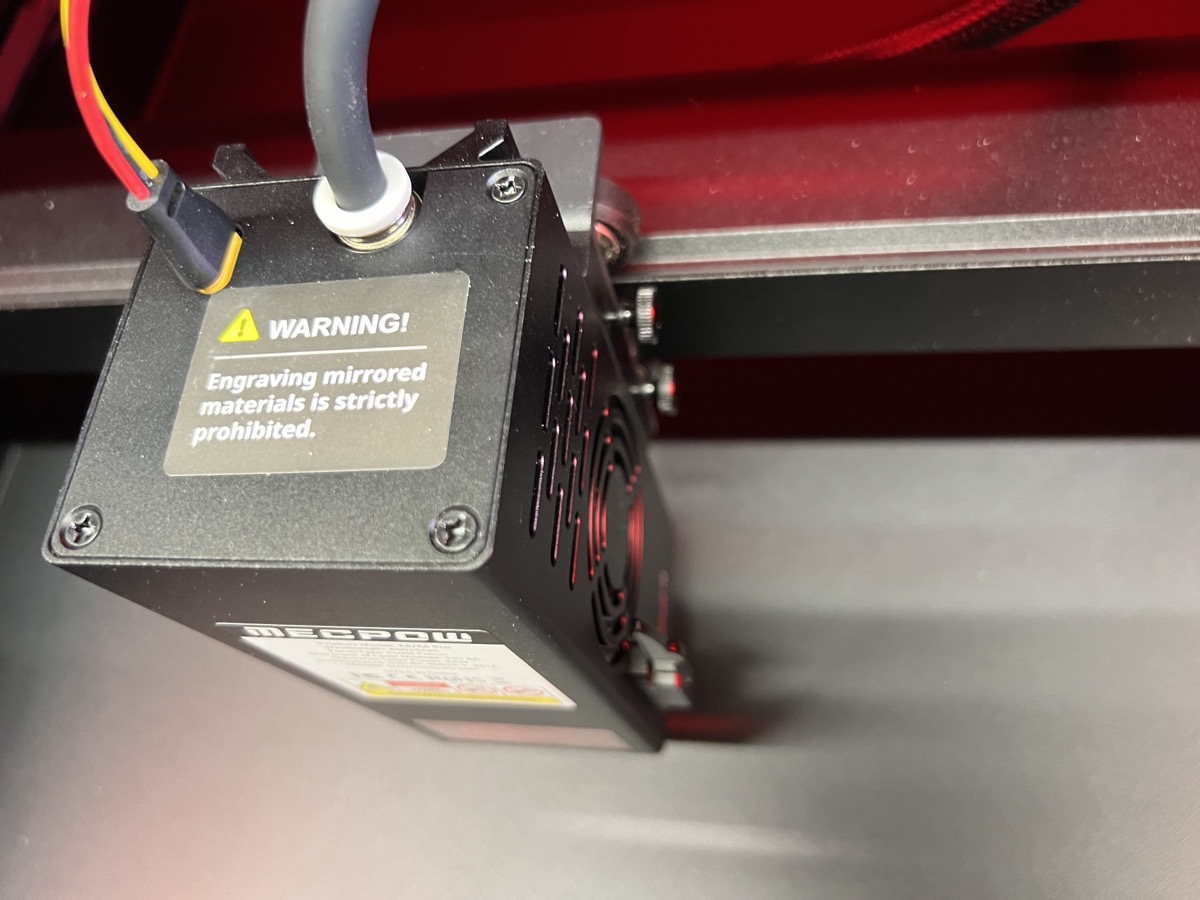

une tête assez simple
une tête assez simple

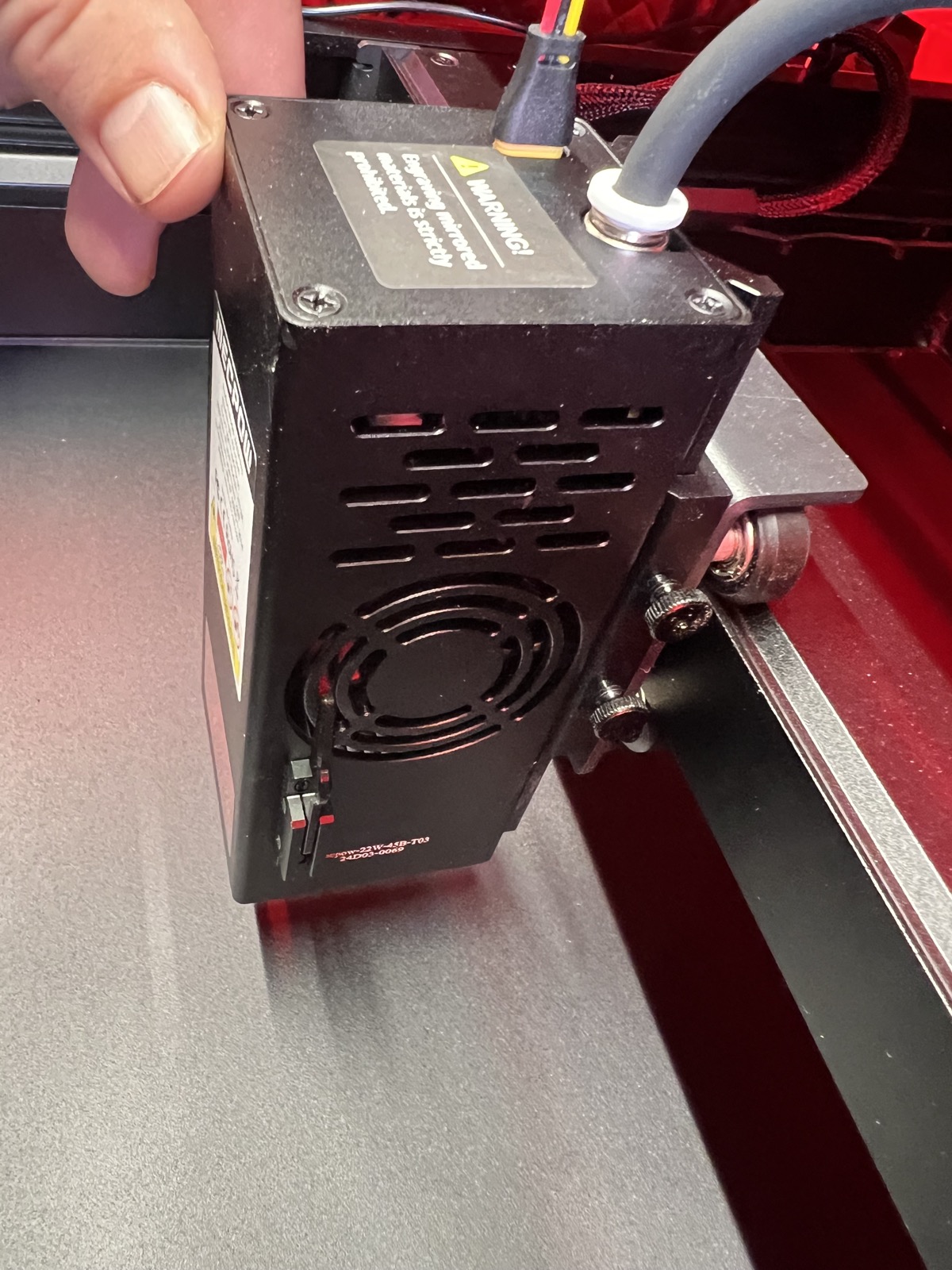

C’est un modèle assez simple, ventilé avec assistance à air intégrée. Il n’y a pas comme chez le concurrent Creality d’alarme incendie d’insuffisance de débit d’air ou de nettoyage nécessaire.

Le nettoyage de la buse demande l’usage d’outils.

La tête Laser se déplace facilement pour obtenir la bonne focalisation via deux vis à doigt.

La distance de focalisation est trop proche de la matière
La distance de focalisation est trop proche de la matière

La hauteur optimale se mesure par un petit bras sur le côté. La tête/ système de positionnement n’est pas optimal :

  • La tête se trouve en permanence trop proche de la matière. Elle accroche au moindre gondolement. Dans les faits, il faut la décaler un peu vers le haut.
  • La position de la béquille n’est pas ajustable pour la découpe qui pourtant doit être plus bas que la gravure.

MecPow X4 PRO, logiciel/pilotage : 5/5

Vous serez surement frustré de découvrir qu’aucun logiciel spécial n’est fourni pour utiliser la machine. Je ne blâmerai cependant pas MECPOW car quasi tous les fabricants de machines gravure laser diode, hormis xTool vous oriente vers le basique LaserGRBL (Windows, gratuit) ou le logiciel de référence LightBurn (Windows/Mac/Unix, payant).

Ma note de 4,5/5 juge d’abord de la compatibilité avec ces deux logiciels. Elle est parfaite.

Lightburn gère bien la mise en service automatique de l’assistance à air par la commande M8.

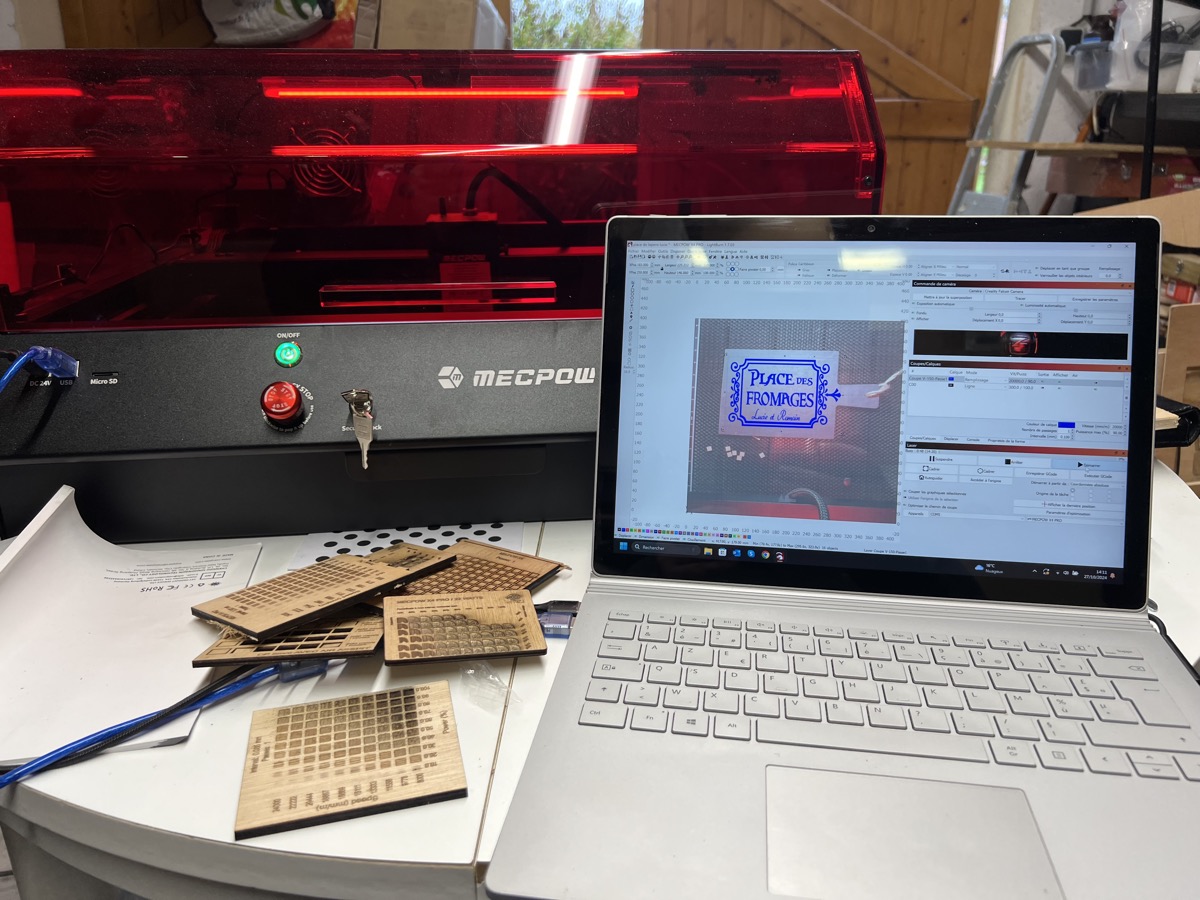

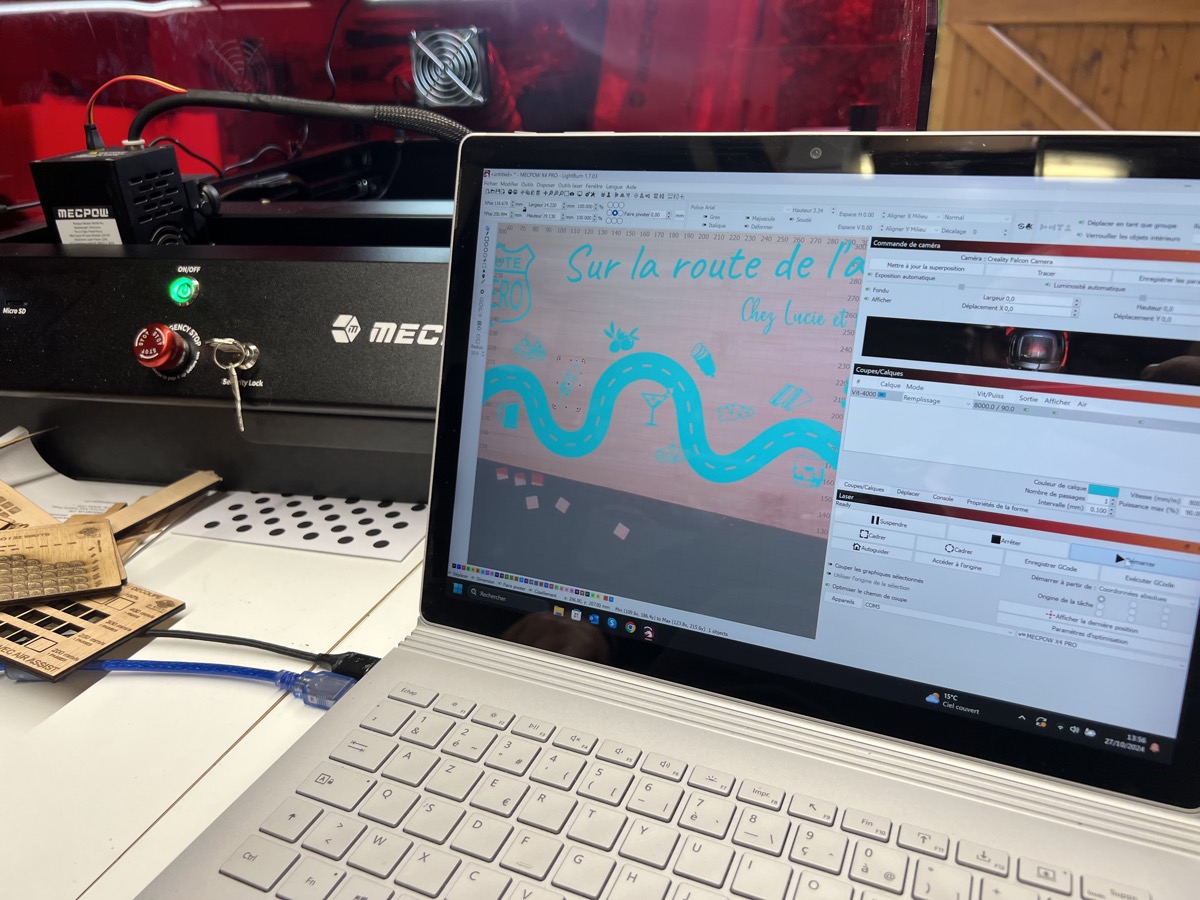

Avec Lightburn, vous aurez surtout la possibilité d’utiliser la caméra de la MECPOW X4 Pro. Elle vous permet de composer en visualisant l’image de ce sur quoi à graver. La précision est bonne à quelques mm.

JPEG - 257.4 ko

Il vous faudra calibrer la caméra en suivant l’assistant Lightburn. Rien de spécial en regard des concurrents. Je vous place la vidéo officielle. La seule subtilité est d’indiquer que l’objectif de la caméra est standard et non pas fisheye comme on pourrait le penser.

La note de la MECPOW est bonne en raison de la carte standard MKS embarquée.
La carte propose un mode dit autonome. Si vous exportez un fichier GCODE sur la carte MicroSD de la machine, vous pouvez demander sa gravure sans besoin d’ordinateur. C’est cependant limité, car il n’y a pas d’interface de sélection de fichier.

La carte autorise aussi à raccorder la machine en WIFI à votre réseau (non documenté, mais fonctionnel) ou en mode Wifi direct.

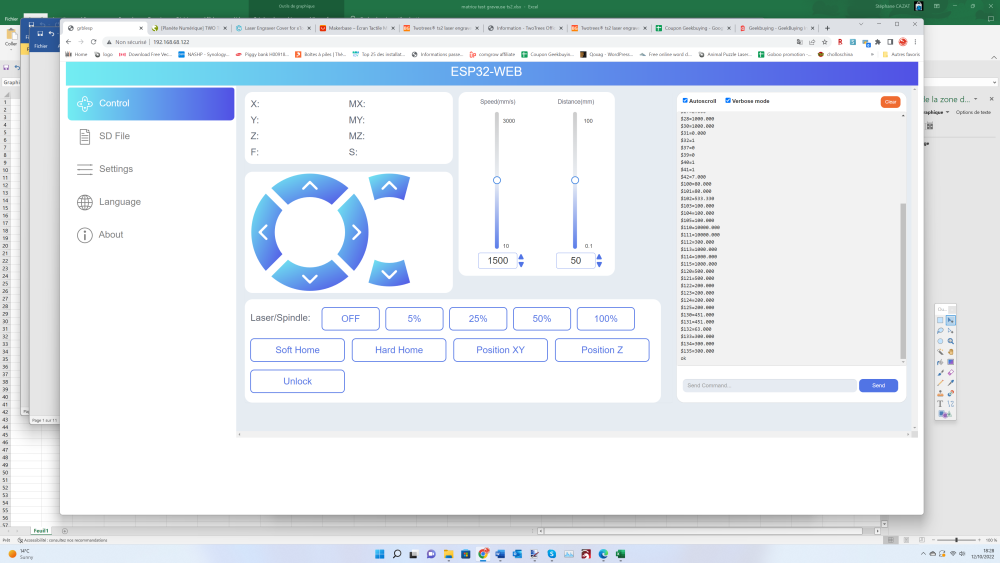

L'interface Web des cartes MKS
L’interface Web des cartes MKS

Une fois cela fait, vous pouvez piloter la machine par une interface WEB ESP32-WEB et envoyer des fichiers à graver à distance.

Vous pouvez également piloter la X4 PRO sans fil par Lightburn hors caméra.

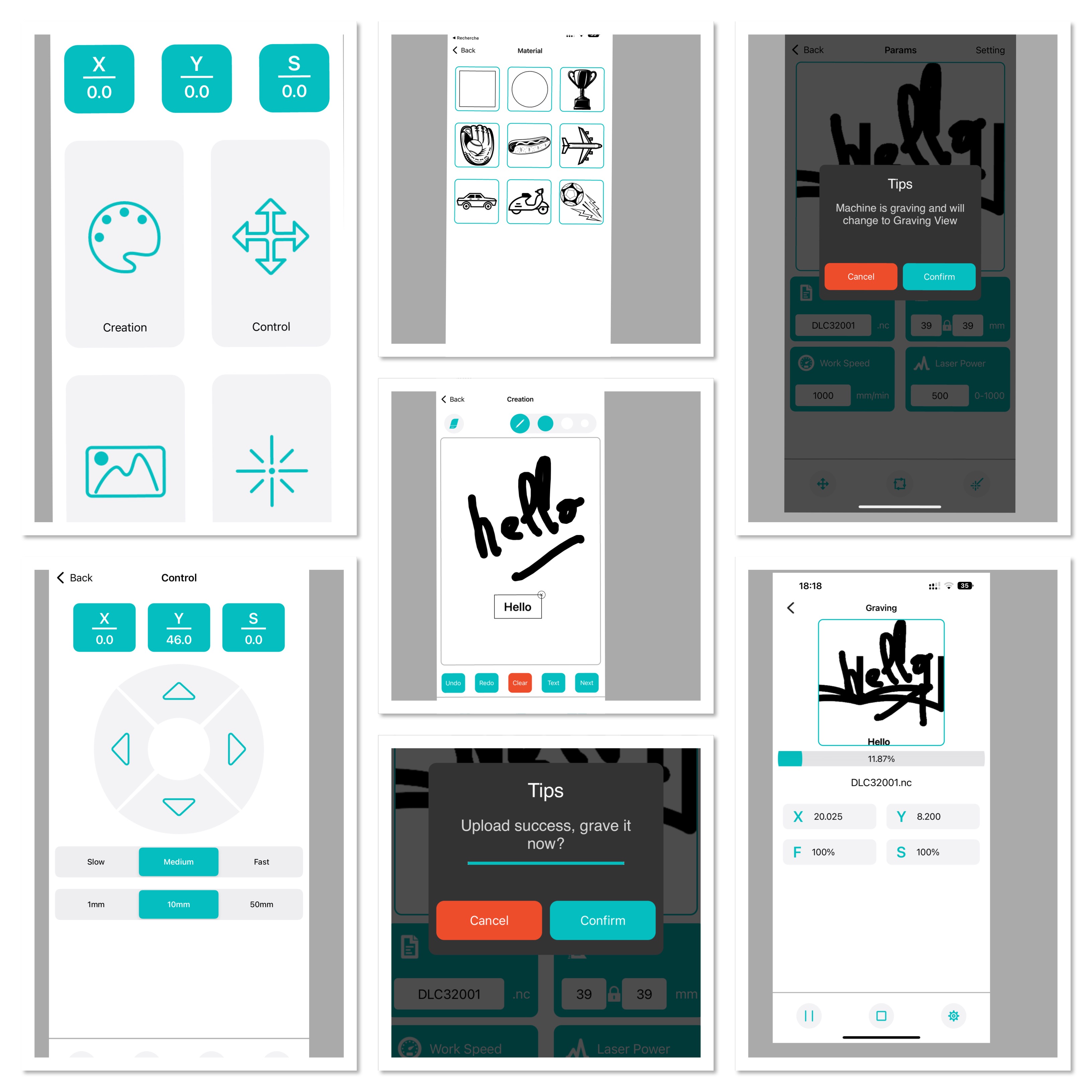

L'application mobile, pour des projets de gravure basiques
L’application mobile, pour des projets de gravure basiques

Enfin Makerbase propose une petite application mobile appelée MksLaser.

ESP32-WEB et MksLaser sont disponibles sur toutes les machines qui exploitent des électroniques Makerbase : ACMER, ATZER, SCULPFUN, ATOMSTACK, LONGER, TWO TREES pour ceux que j’ai testé.

MecPow X4 PRO, sécurité : 5/5

La MecPow X4 PRO fait partie du petit club fermé des machines de gravure/découpe laser certifiées FDA Classe 1 niveau boitier. Cela signifie que tout est mis en œuvre pour réduire les risques dans des conditions normales.

Il est facile d’oublier qu’une machine de gravure /découpe laser est un appareil potentiellement dangereux, notamment au niveau des yeux, mais aussi de l’appareil respiratoire en raison des fumées.

PNG - 1.2 Mo

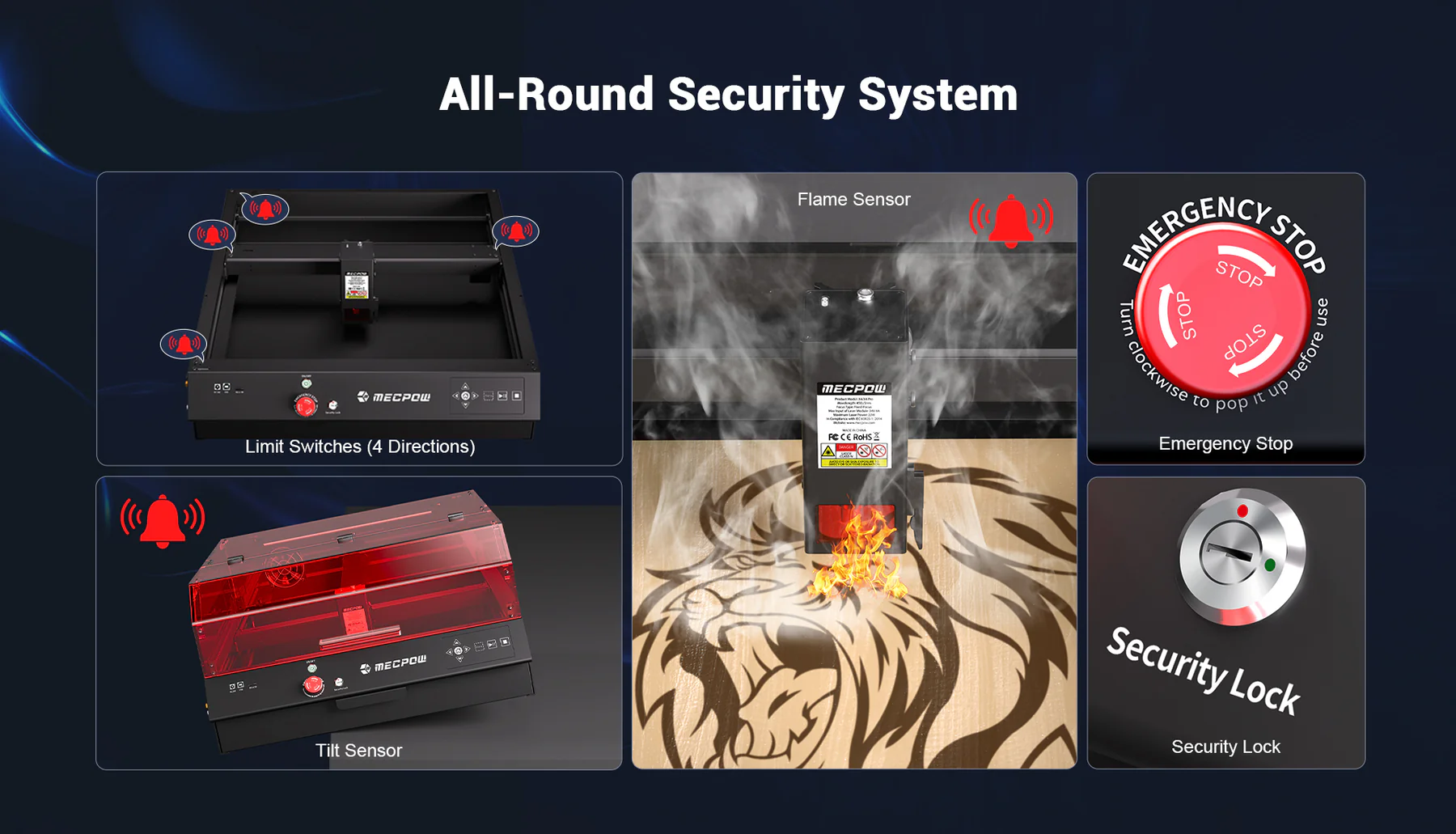

La sécurité est présente sur ce modèle à plusieurs niveaux :

  • Le verre synthétique acrylique rouge du caisson filtre et évite tout risque pour les yeux
  • Le système d’extraction est efficace et peut envoyer les fumées et émanations nocives à l’extérieur.
  • La machine s’arrête quand le couvercle est ouvert
  • Si la machine change d’inclinaison, elle s’arrête de fonctionner.
  • Le capteur de flamme peut émettre une alarme en cas de départ de feu.
  • Il y a une clé de verrouillage pour empêcher un usage non autorisé
  • Le bouton d’arrêt d’urgence permet d’arrêter immédiatement un travail en cours

MecPow X4 PRO 22 watts, Performance Laser en gravure : 4/5

La puissance annoncée de la tête de MecPow X4 PRO 22 watts est de 22 watts par association de 4 diodes 6 watts.
Cette puissance en gravure est suffisante pour bien marquer la matière à haute vitesse.

J’ai eu l’occasion d’utiliser mes fichiers tests habituels pour juger de la qualité.

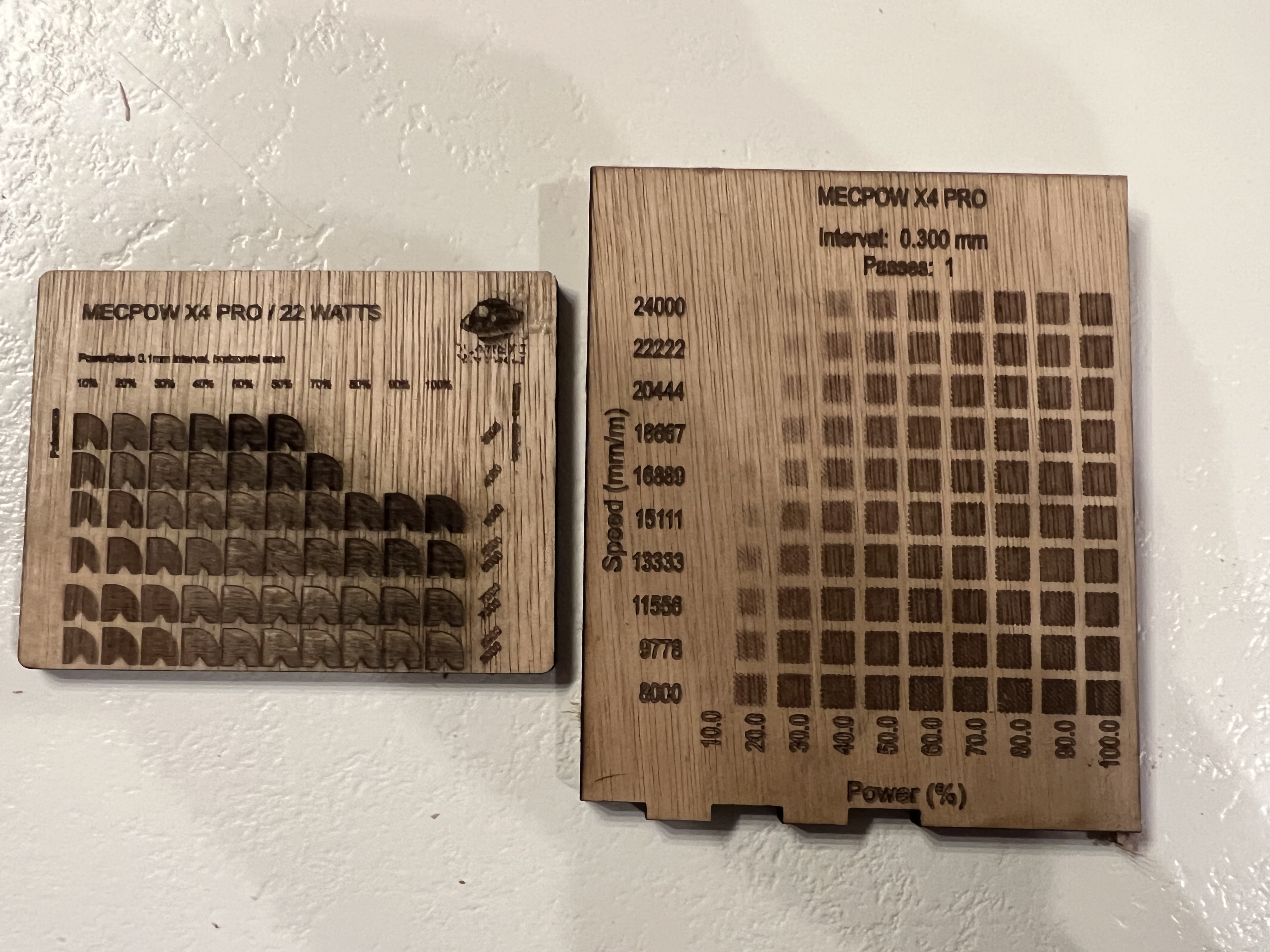

Les benchs de gravure ne montrent pas d'anomalies
Les benchs de gravure ne montrent pas d’anomalies

La progressivité est correcte entre vitesse et puissance.
Le faisceau est de taille de point au dixième de millimètre 0.08 * 0.10mm ce qui est normal.

Mecpow a l’honnêteté d’indiquer une vitesse maximale de 22000 mm/minute quand d’autres annoncent faussement jusqu’à 36000 avec la même carte. La vitesse dépend du type de gravure en raison des temps d’accélération/décélération.

La MECPOW X4 PRO grave correctement
La MECPOW X4 PRO grave correctement

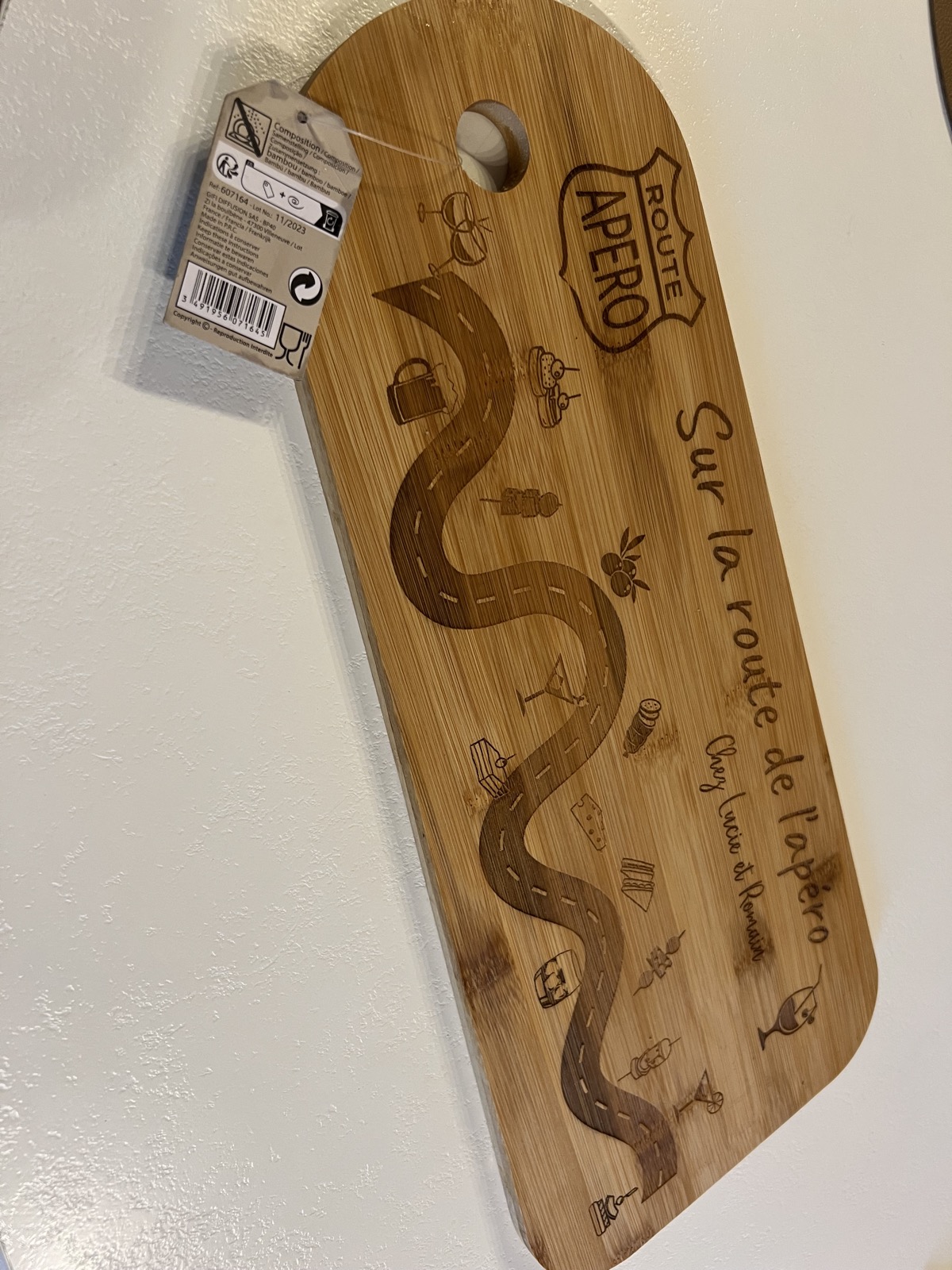

Mon test projet réel d’une planche apéritif sur du bambou est bon, avec un bois bien creusé.

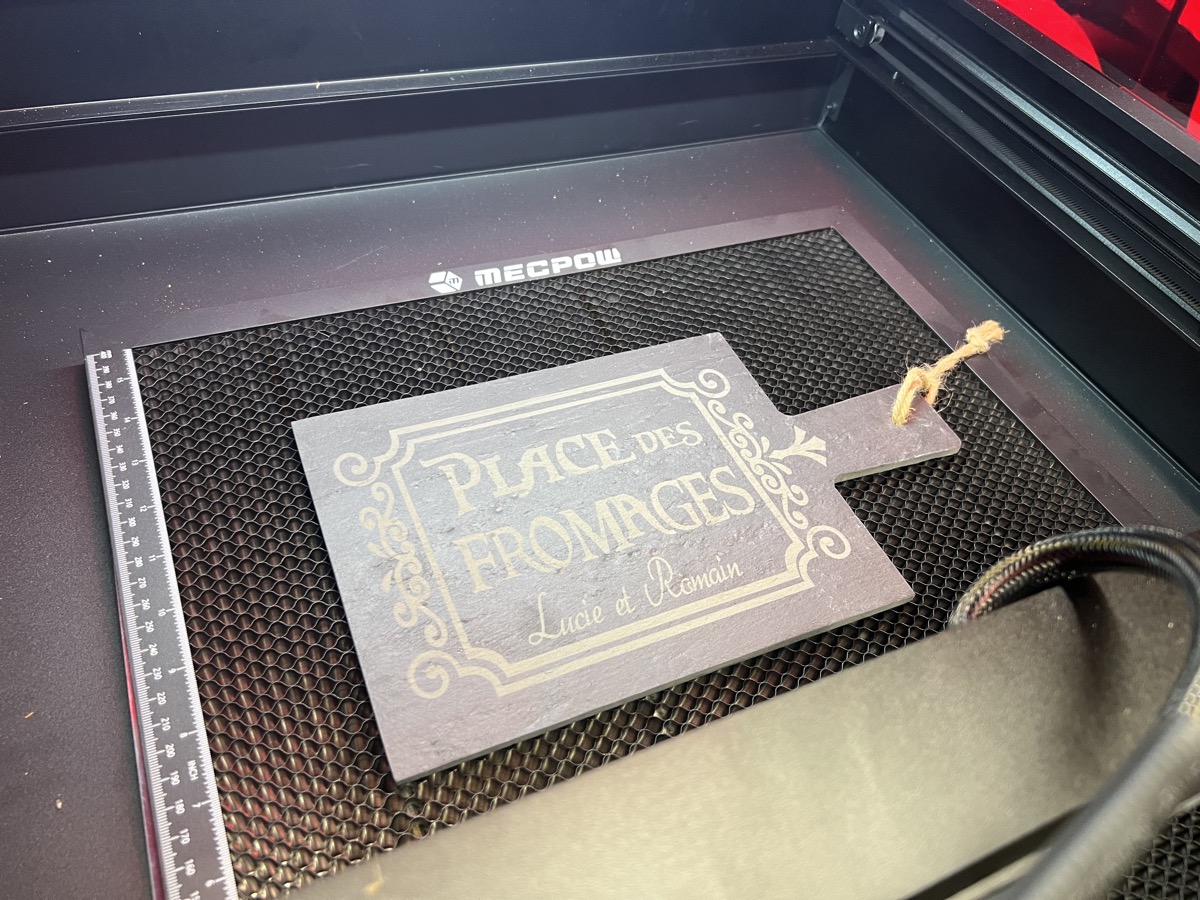

Une 22 watts grave de l'ardoise à pleine vitesse
Une 22 watts grave de l’ardoise à pleine vitesse

De même pour de l’ardoise.

Pour du bois, de l’ardoise, du cuir, vous n’aurez pas de limite avec une tête de cette puissance.
Pour rappel, la gravure sur métal est possible. Il faut le faire à faible vitesse.

MecPow X4 PRO 22 watts, Performance Laser en découpe : 4/5

J’aurais espéré une meilleure note côté découpe à considérer mon premier benchmark. Mon contreplaqué de 5 mm aura été coupé à 400 mm/minute en une unique passe.

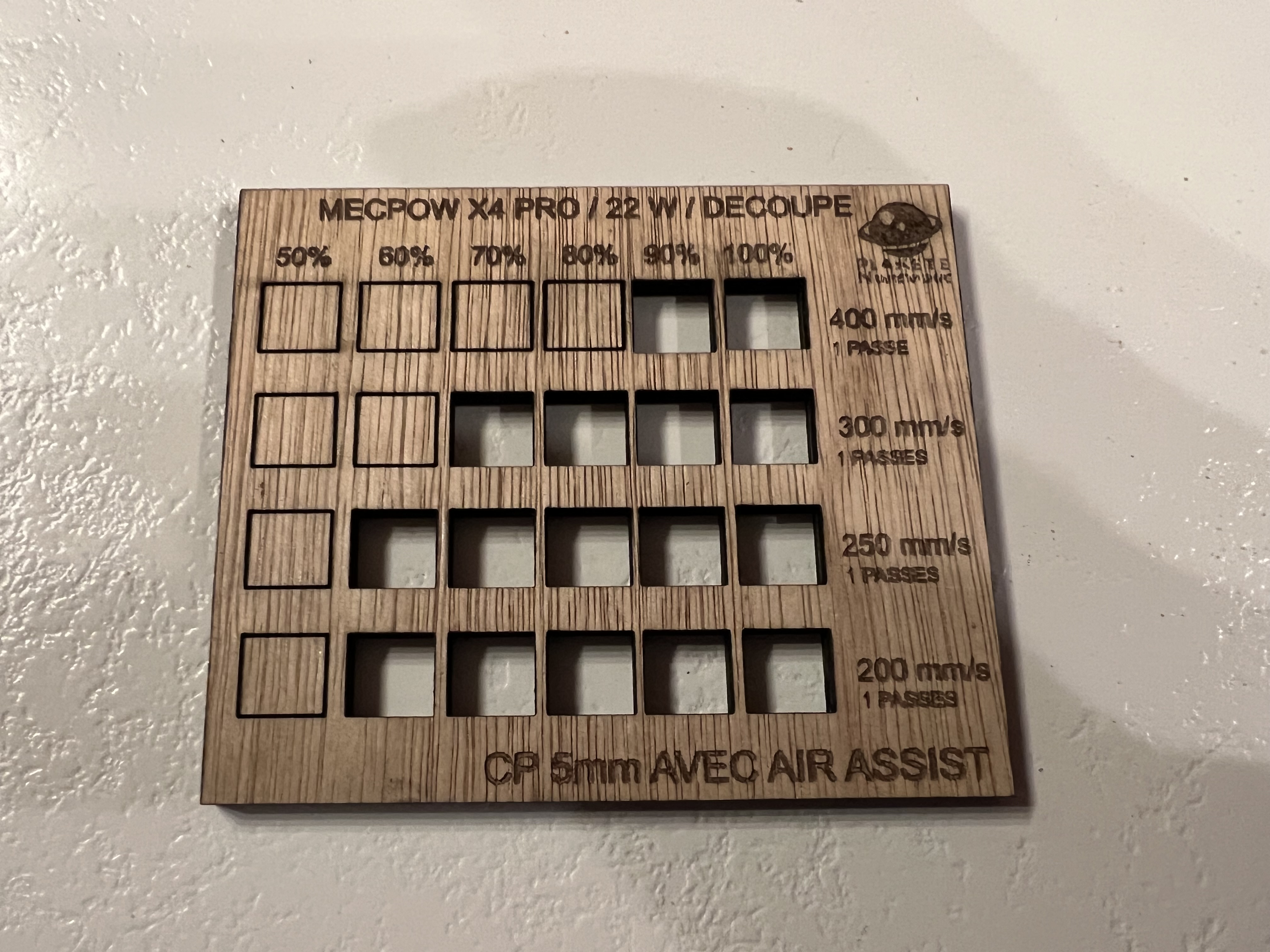

La performance théorique de découpe est la

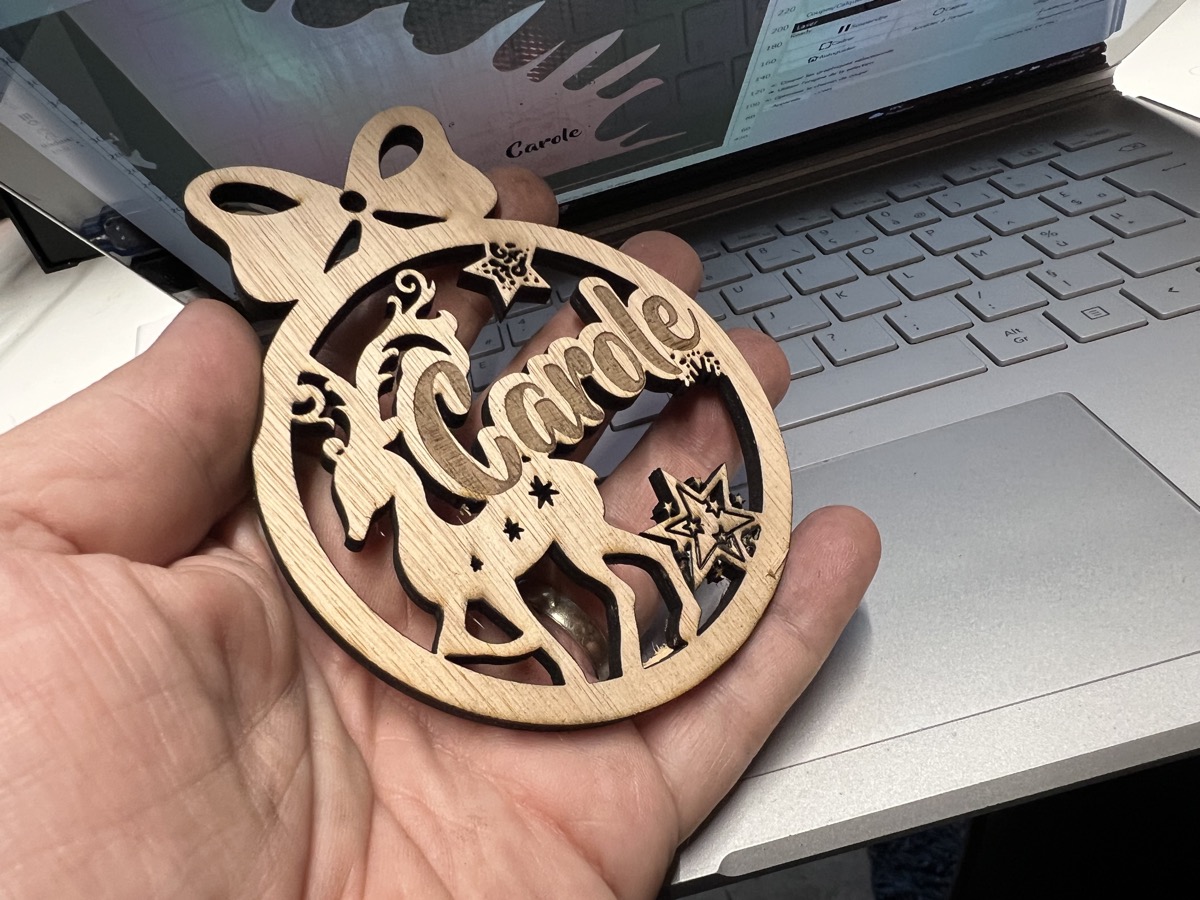

Mais déception au moment de faire un vrai projet, en l’occurrence une « boule » de Noël. Impossible d’avoir une découpe uniforme sur l’ensemble du modèle, sauf à réduire la vitesse à 250 mm/minutes.

Un peu déçu par la capacité de découpe (ici du CP 5 mm)
Un peu déçu par la capacité de découpe (ici du CP 5 mm)

Je pense que le problème est lié à la focalisation. Pour une découpe optimale, il faut descendre la tête pour cibler le cœur de la matière. Pour un contreplaqué de 5 mm, le point optimal est à -2,5 mm ce qui est impossible à atteindre avec la tête Mecpow. Elle est de base trop basse.

Il y a perte d’efficacité ce qui est dommage. Il y a cependant matière à faire de beaux projects.

L’assistance à air est bonne. Elle limite les taches de fumée et améliore la combustion.

MecPow X4 PRO 22 watts, retour d’expérience : 4/5

La X4 PRO est globalement une bonne machine stable. Je n’ai pas expérimenté de bug.

L’espace de travail intérieur est plus grand que l’espace de gravure. Il est simple de passer des objets volumineux par la porte ou via le tiroir.

Le caisson est efficace pour évacuer les fumées vers l’extérieur. Je regrette cependant que l’activation soit liée à celle de l’assistance à air. Le caisson permet aussi de limiter la nuisance sonore des différentes ventilations.

Le compresseur à air ne vibre pas sur la table.

JPEG - 259.3 ko

La méthode pour focaliser au-dessus de la surface de l’objet par la petite tige semble facile. Dans la pratique, il faut manuellement remonter la tête pour éviter qu’elle se bloque.

L’intérieur de la machine est bien visible à travers l’acrylique de tous les côtés. Il est possible de distinguer le point du faisceau lors des opérations de prévisualisation, sauf si la fenêtre sur la tête est sale.

La caméra est efficace avec un décalage avec la réalité qui est acceptable.

J’aurai aimé pouvoir ôter la clé en position fonctionnement. Ne laissez pas les deux clés car celle qui pend va bloquer la fermeture du tiroir.

MecPow X4 PRO 22 watts, Évolutivité et maintenance : 4/5

La MECPOW X4 PRO est déjà superéquipée et dès lors, il y a peu d’accessoires à lui ajouter.

Je conseille tout d’abord d’acquérir un nid d’abeille qui va aider à la découpe ainsi que protéger et surélever un peu le fond.

Mecpow propose des accessoires Rotary Roller pour graver des formes cylindriques.

Pour l’instant, il n’y a pas de tête de puissance supérieure ou infra-rouge au catalogue.

Pour la maintenance courante, le nettoyage de la machine est facile en retirant le tiroir.

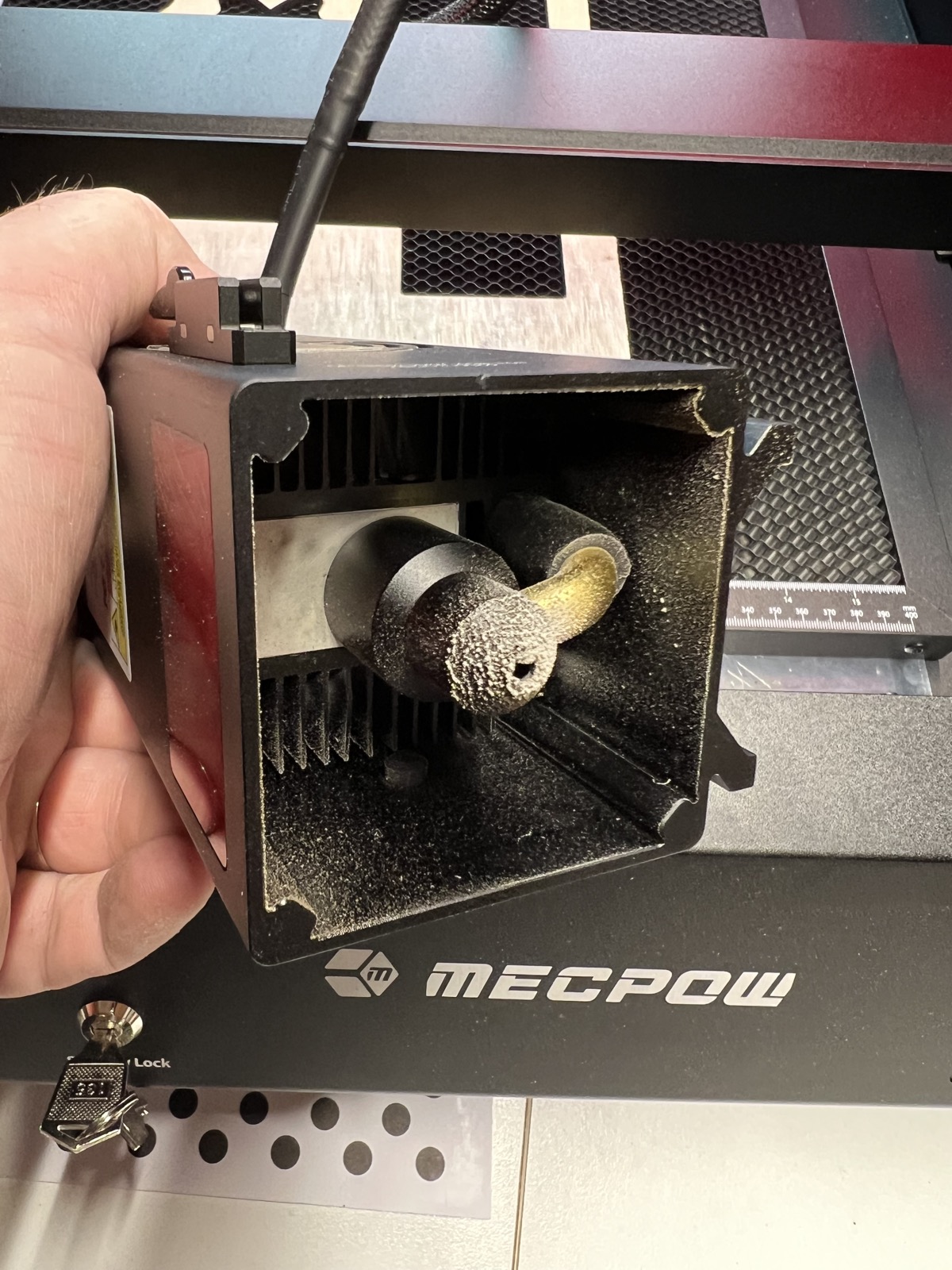

La buse d'encrasse très vite
La buse d’encrasse très vite

La buse de sortie a tendance à s’encrasser, car elle est trop proche de la matière. Pour la nettoyer, ôtez une micro vis, débranchez le tuyau à air et dévissez la buse. Cela permet de la nettoyer en profondeur ou d’accéder à la lentille.

MecPow X4 PRO 22 watts, Prix, disponibilité : 5/5

La Mecpow X4 pro est une machine de gravure et découpe polyvalente de bonne qualité. Elle accuse quelques faiblesses notamment en performance découpe.

Critère coeff Note total
Emballage et montage 1 4,5 4,5
Conception générale 2 4,75 9
Logiciel 2 5 10
Sécurités 3 5 15
Performance Laser en gravure 3 4 12
Performance en découpe 3 4 12
Retour d’expérience 3 4 12
Evolutivité et maintenance 1 4 4
Prix, disponibilité 2 5 10
TOTAL 20 89/ 100

En cette fin 2024 il y a peu de concurrence sur le marché des machines de gravure en caisson. Au prix de quelques compromis, la MECPOW X4 PRO arrive à être la moins chère du marché, 20% de moins que le meilleur bon plan sur la Creality Falcon 2 PRO 22 Watts qui reste ma préférée.

La Mecpow X4 Pro a l’atout de son prix.
En prix public, la MecPow X4 PRO 22 watts est vendue sur le site officiel 799€. Mais je vous l’ai trouvé bien moins cher à [moins de 600€. Regardez mes bons plans.

Bon plan MECPOW X4 PRO

Si vous cherchez à acheter ce produit au meilleur prix, je vous engage à lire mon bon plan en cours : 589€ seulement la machine de gravure en caisson complète Mecpow X4 Pro 22 watts stock EU

4/5 4 MA NOTE

MECPOW X4 PRO , LE VERDICT :

La MECPOW X4 Pro est une graveuse laser diode polyvalente sans gros défaut avec possibilité de découpe. Elle est recommandable aux utilisateurs qui cherchent à optimiser leur budget pour une machine de laser complète en caisson qui ne fait aucun compromis sur la sécurité. A moins de 600€, elle est sans concurrence.

Les points forts
Sécurité Classe 1
Caméra
Wifi
Excellent prix
À Améliorer
Fragilité du capot
Ventilateur couplé à l’assistance à air
Focalisation approximative
Lightburn a acheter (habituel)
Notez ce test en cliquant une étoile: (4.33/5)
3 votes

Formulaire Erreur

Des coquilles, des informations à ajouter, ... ? aidez-moi en le signalant en cliquant le bouton ci-dessus



FORUM DU TEST : 3 QUESTIONS, AVIS, PROBLEMES, ...

Vos commentaires

Qui êtes-vous ?

Pour afficher votre trombine avec votre message, enregistrez-la d’abord sur gravatar.com (gratuit et indolore) et n’oubliez pas d’indiquer votre adresse e-mail ici.

Ajoutez votre commentaire ici

Ce champ accepte les raccourcis SPIP {{gras}} {italique} -*liste [texte->url] <quote> <code> et le code HTML <q> <del> <ins>. Pour créer des paragraphes, laissez simplement des lignes vides.

Suivre les commentaires : RSS 2.0 | Atom
