Test Creality Falcon2 PRO 22 watts, gravure & découpe au top pour tous

Test Creality Falcon2 PRO 22 watts, gravure & (...)
MA NOTE: 5/5
  Graveur Laser Graveur Laser 20-22 watts Machine Laser en caisson Creality

La gravure et découpe par laser se démocratise avec des produits plus simples et surtout plus sécurisés chez quelques constructeurs. Creality est de ceux-là avec sa machine de gravure et découpe laser Falcon2 Pro en caisson avec caméra. Après avoir évalué la version 40 watts de ce modèle, voici au labo l’édition 22 watts plus économique, et donc encore plus à même de séduire.

La création par laser, que ce soit par de la gravure ou de la découpe de matériaux, vous intéresse et vous ignorez quoi choisir ?
Voici le test d’une machine qui se trouve être, en cet été 2024, le choix de raison : la Creality Falcon2 PRO en version 22 watts.

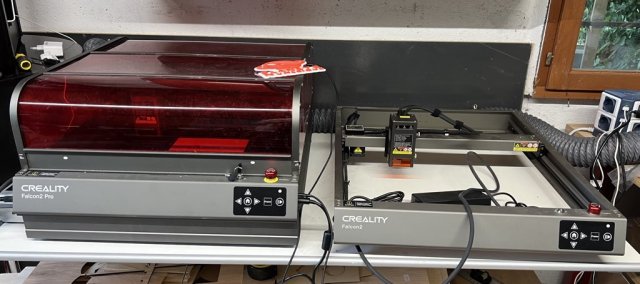

A gauche la Falcon2 PRO, à droite la Falcon2 standard
A gauche la Falcon2 PRO, à droite la Falcon2 standard
  • Choix de raison, car la machine de gravure Laser Falcon2 est avec la Xtool S1 une des seules machines qui proposent une structure en caisson, gage de sécurité et de productivité.
  • Choix de raison, car la performance de gravure et découpe de la tête laser 22 watts de Creality permet de faire tous types de projets, gravure et découpe comme j’ai pu vous le montrer sur le test de la version Falcon2 non pro qui utilise le même module laser.

Si vous ne connaissez pas la gravure Laser, je vous engage à lire mon guide de démystification.

J’ai déjà eu l’occasion de tester la Falcon2 PRO 40 watts avec une partie de ce test qui s’applique aux deux modèles. Entre la version 40 et la version 22 watts de la Falcon2 pro, sachez qu’il n’y pas d’autres différences que la tête fournie et le bloc alimentation plus puissant. La version 40 watts est aussi fournie avec une tête 1,6 watts en bonus, pas particulièrement utile.

Les séries Falcon2 et Falcon2 pro utilisent les mêmes têtes laser et le support est identique quelle que soit la puissance. Par exemple, si vous avez une Falcon2 22 watts, vous pouvez acheter une tête 40 watts ultérieurement.

Fiche technique de la Creality Falcon2 PRO 22 watts

Voici la fiche technique de la machine Laser Découpe Creality Falcon2 PRO dans sa version 22 watts
La Falcon2 PRO existe par ailleurs en version 40 et 60 watts,

CaractéristiqueValeur
Type Machine de gravure découpe laser diode en caisson
A Assembler < 40 min
Taille machine 664*570*328,4mm
Poids 18,04 Kg
Caisson Oui, ventilé
Taille Gravure 40 x 41,5 cm
Caisson Oui, ventilé
Caméra Oui
Tiroir Oui
Nid d’abeille Oui, lattes
Surface extensible Non
Puissance Laser DIODE 22 watts
Diamètre du spot 0.08*0.1mm
Focale Fixe
Distance Focale NC
Voyants de fonctionnement en façade et sur la tête
Carte mère Maison, 32 bits
Système Embarqué GRBL adapté
Compatible sans fil Non
Vitesse maximale 25000 mm/min
Capteur fin de course Oui
Interfaces de connexion USB
Contrôleur Hors ligne Oui
Bouton arrêt urgence Bouton
Capteur flamme Oui
Capteur besoin nettoyage Oui
Capteur niveau Air Oui
Capteur Mouvement Gyroscope
Capteur Ouverture Oui
Autre sécurité Clé de verrouillage
Air Assist Oui, ajustable par molette
Pompe fournie Oui, autopilotée
Pilotage via application mobile Non
Alimentation DC 24.0V 5.0A
Logiciels compatibles LaserGRBL (gratuit), Lightburn (licence à acheter)
Accessoires/consommables Lunettes, consommables de test, documentation
Options Rotary Roller
Prix Public 1400€
Meilleur prix officiel 1049€

Creality Falcon2 PRO 22 W : Emballage et montage : 4,5/5

La machine et ses composants voyagent bien rangés/protégés. Dans l’emballage se trouvent les pièces du caisson, le tiroir, lames, tête 22 watts, alimentation, pompe d’assistance air, tuyau d’évacuation,câbles USB, outils/vis et documentation.

JPEG - 356.8 ko

Pour des raisons d’optimisation d’emballage, vous devez finaliser l’assemblage de la partie supérieure « le caisson », mettre le tiroir et lames de support et finalement raccorder la tête. La machine est constituée de deux modules. Le corps principal, qui ressemble à une Falcon2 standard et son dessus que je nomme caisson.

JPEG - 199.9 ko

Regardez la vidéo disponible sous forme de fichier sur la carte mémoire que je vous place ci-dessous. Le manuel imprimé a beau être avec des photos, il n’est pas assez précis pour un montage sans erreurs.

Creality Falcon2 PRO 22 watts, conception générale : 5/5

Un jour prochain, je vais devoir ajuster mon échelle de notation sur ce critère conception générale. Avec la Falcon2 Pro, je me dois de mettre 5/5 à tenir compte les ajouts majeurs de cette machine en comparaison d’une machine Laser dite à cadre ouvert comme la Falcon2 normale.

JPEG - 132.5 ko

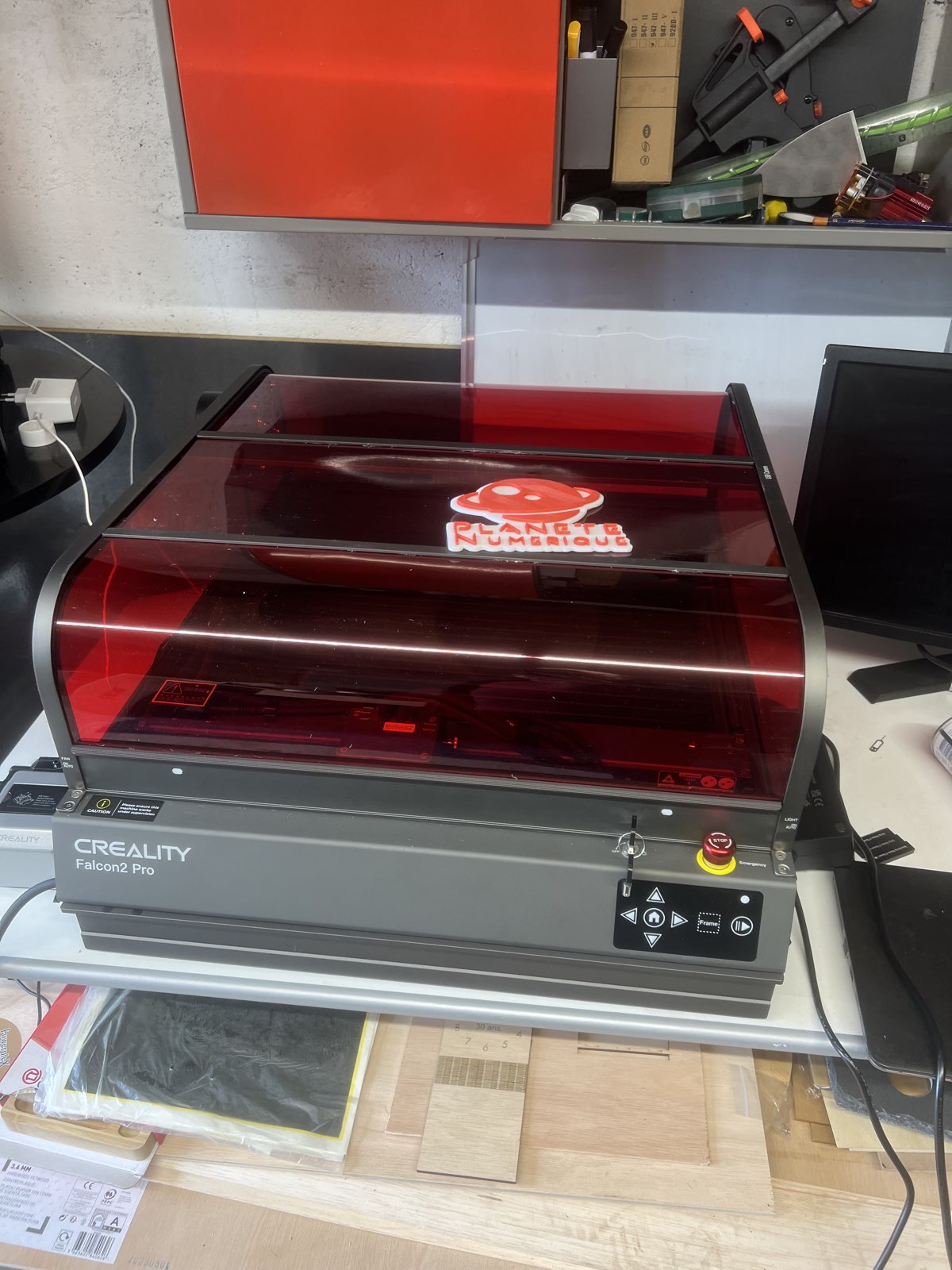

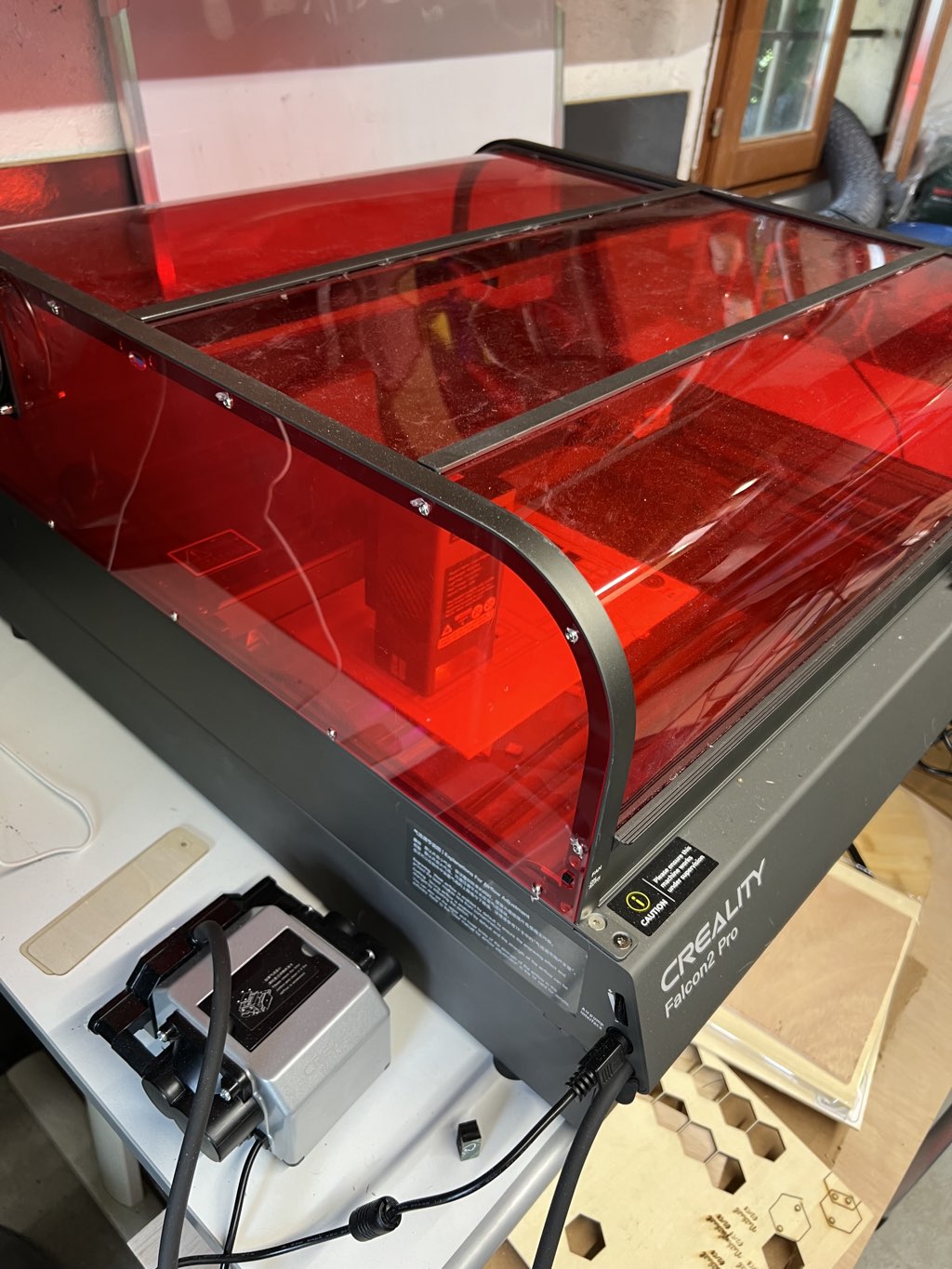

Une conception en caisson fermé
La Falcon2 pro est différente et innovante niveau conception en raison de sa conception en caisson fermé, gage de sécurité et limitation des nuisances, bruit et odeurs.
Ce caisson permet une vue panoramique complète sur l’intérieur de la machine à travers un plexiglas rouge protecteur des yeux.

La partie avant du bloc supérieur est une porte à glissière avec un système de sécurité. Il coupe automatiquement la gravure quand cette porte est ouverte avec information par des voyants.

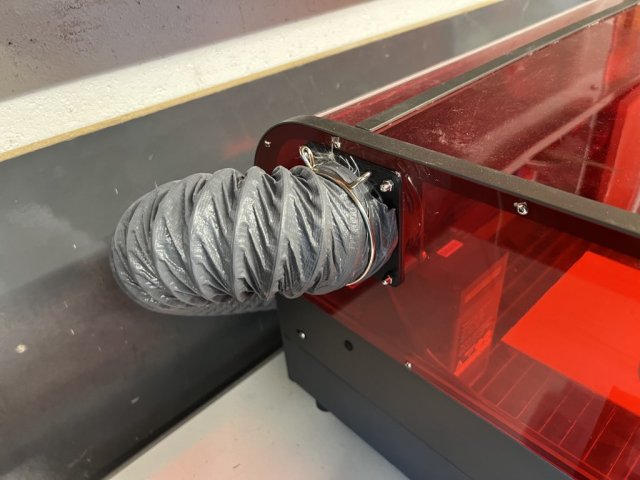

La sortie extracteur de fumée
La sortie extracteur de fumée

Ce caisson est équipé d’un système d’extraction de fumée avec ventilateur d’extraction. Le tuyau se fixe sur la partie gauche.

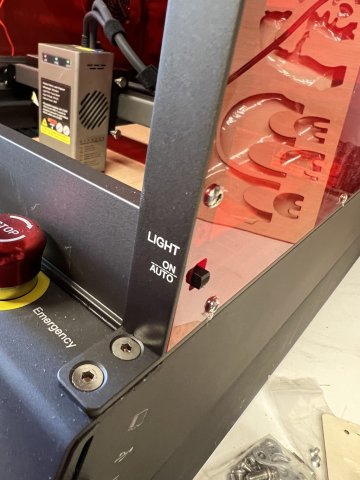

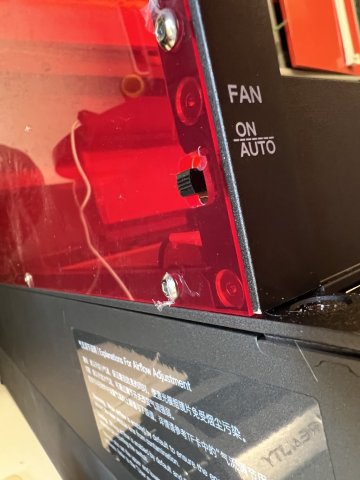

Des mini interrupteur permettent de piloter lumière et ventilation.

Le tuyau d’évacuation se fixe sur la sortie ventilation du caisson à gauche. Il aurait été optimal d’avoir le choix du côté.

Une bande LED permet d’améliorer la visibilité de l’intérieur.

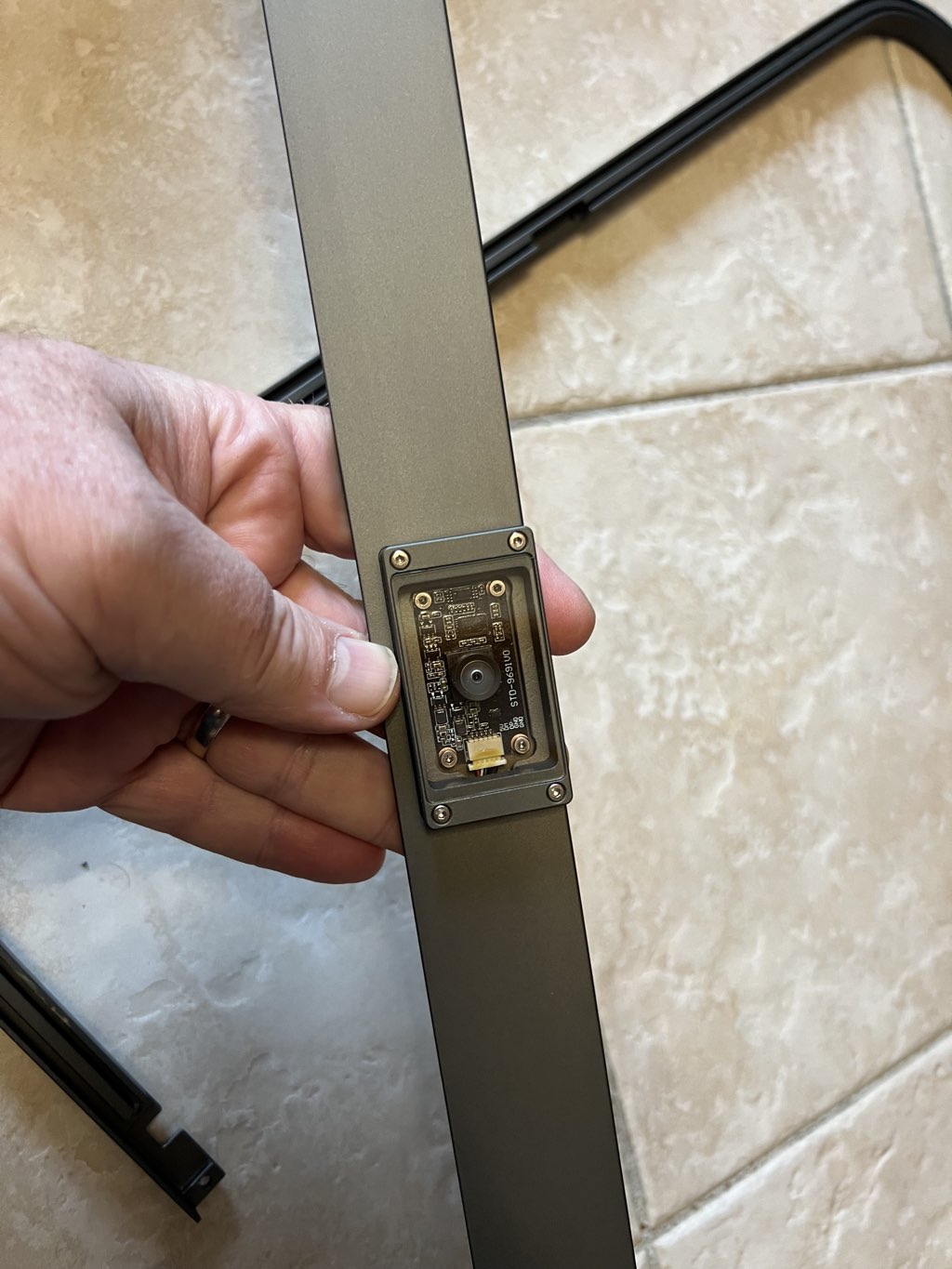

La caméra sur le montant central
La caméra sur le montant central

Le caisson intégre dans son montant central une caméra d’aide au positionnement. Elle est exploitable par le logiciel Lightburn.
Cette caméra se raccorde à votre ordinateur par un câble USB

Une machine laser bien pensée

La machine de Gravure Laser Creality Falcon2 Pro reprend la conception de la Falcon2 standard en cadre ouvert qui est une référence en conception.
Son châssis est tout en plaque aluminium fermé avec un système de pied.

La surface de travail de la machine est de 400 mm * 415 ce qui permet de la placer sur la plupart des tables de travail.

JPEG - 158.5 ko

Pour poser vos objets à graver, vous avez un système de lames qui se posent verticalement sur leur tranche. Dans le cas d’une gravure, vous pouvez les placer à plat. C’est un compromis acceptable en regard d’un vrai panneau nid d’abeille même si elles ont tendance à se salir facilement.

Les déplacements de la tête se font sur des rails qui garantissent stabilité et précision. La machine est naturellement équipée de capteurs de fin de course (end-stop)

Le bloc de commande
Le bloc de commande

Le passage des câbles électriques et intégration de l’assistance à air sont impeccables. La carte électronique est protégée avec un panneau de contrôle déporté à l’avant de la machine. Vous avez une clé de verrouillage et un bouton d’arrêt d’urgence sur le dessus.

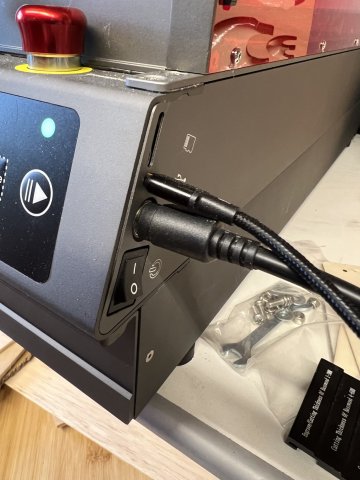

Connectivité latérale
Connectivité latérale
JPEG - 223.2 ko

La connectique est bien placée :

  • A droite se trouvent la prise USB de raccordement PC, le lecteur de carte pour le mode sans ordinateur, l’entrée du bloc alimentation et l’interrupteur général.
  • À gauche la prise DIN qui alimente la pompe avec la possibilité de recevoir les ordres d’activation. Le débit d’air peut être réglé manuellement grâce à un potentiomètre situé au-dessus.

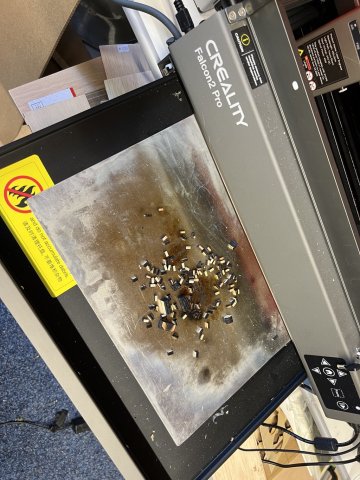

Le tiroir, pratique pour le nettoyage
Le tiroir, pratique pour le nettoyage

Dernière nouveauté majeure et bien pratique sur la Falcon2 Pro : le système de tiroir. Il s’ouvre pour nettoyer les résidus de découpe. Vous pouvez aussi l’ôter pour placer un accessoire de gravure rotatif Rotary Roller.

JPEG - 143.4 ko

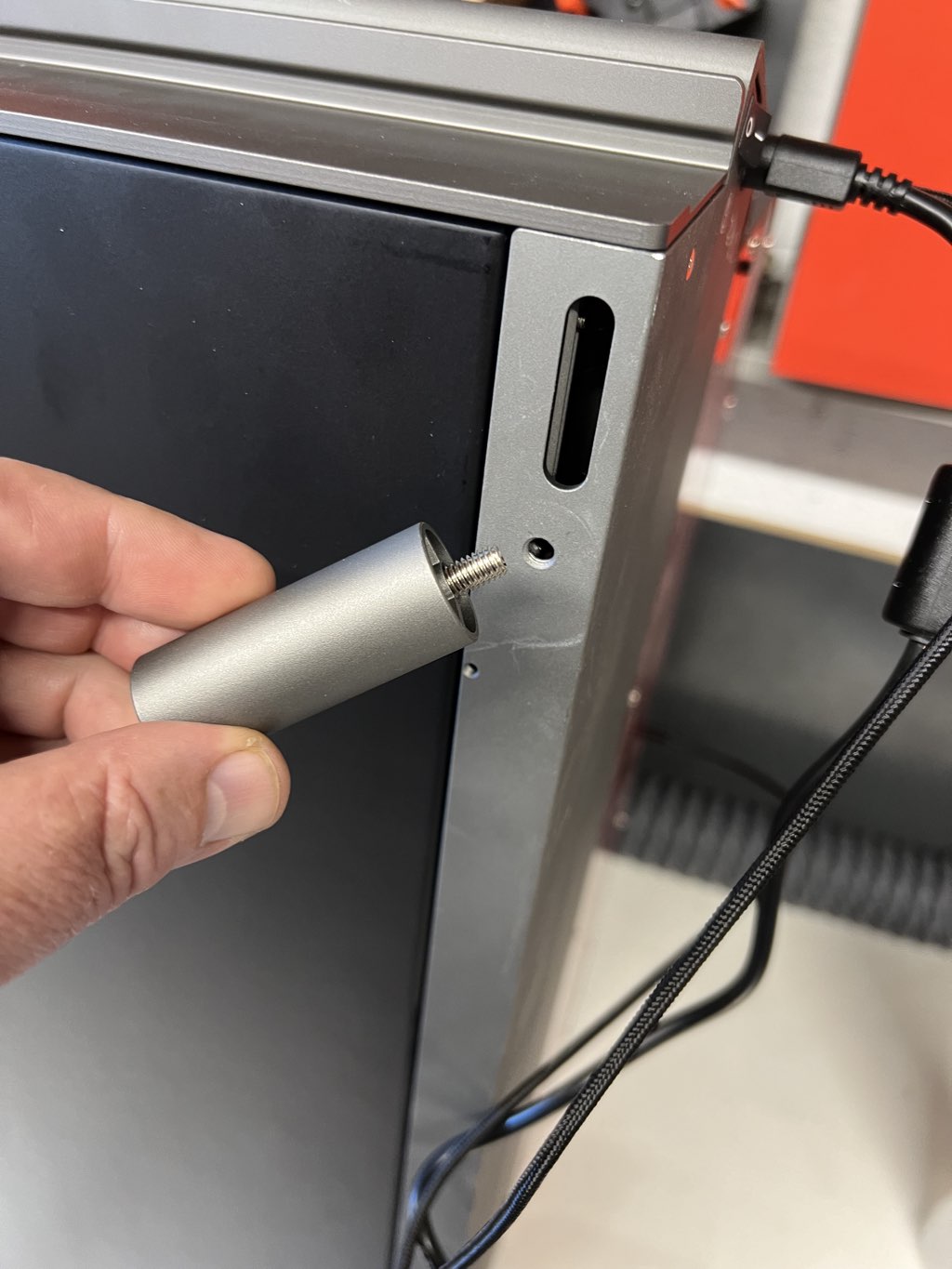

La Falcon2 pro peut se voir surélever par des pieds complémentaires à ceux fournis pour graver des pièces hautes.

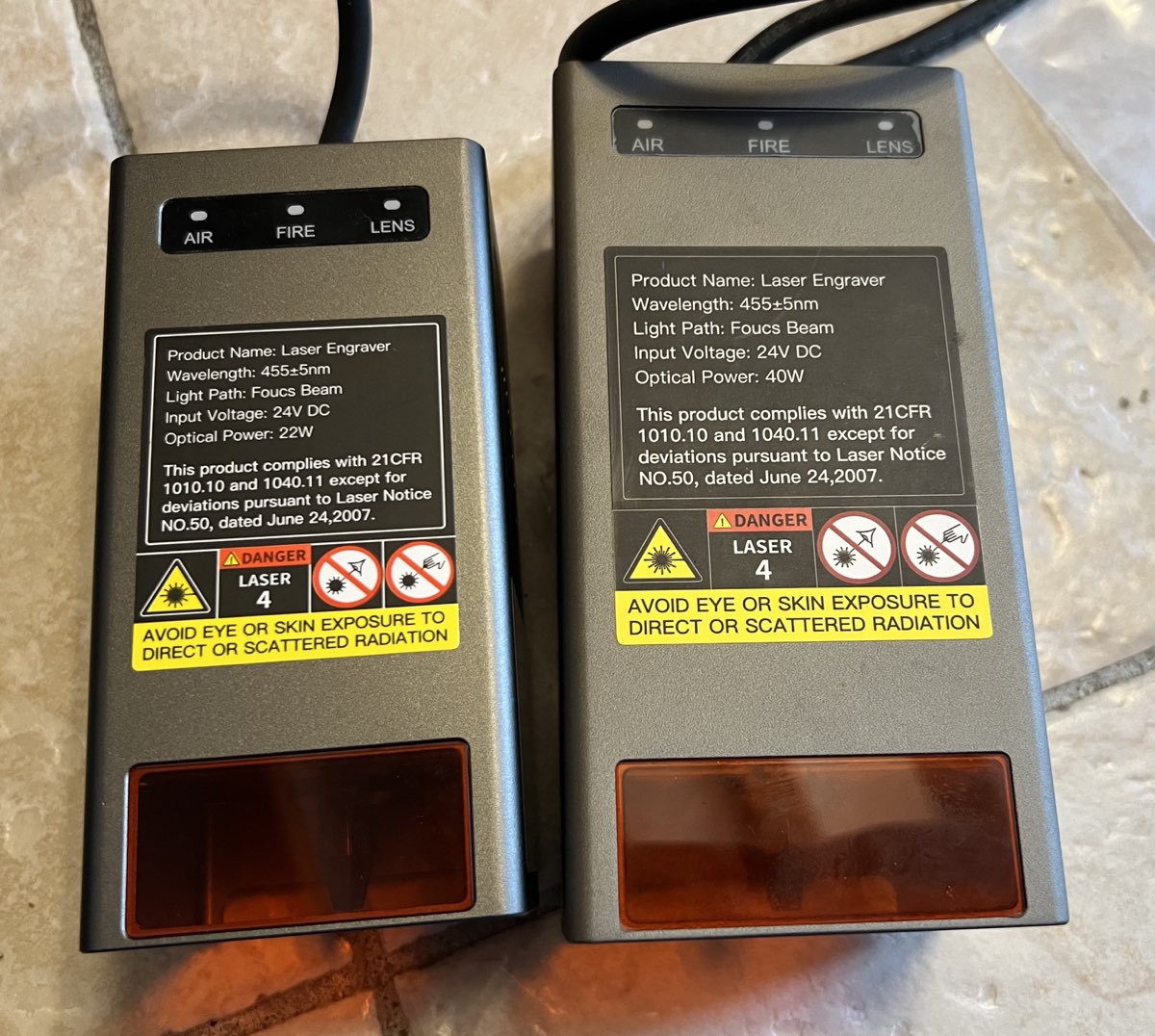

Une super tête Laser Diode 22 watts

Tous les fabricants pourraient concevoir un caisson comme celui de Creality./ Par contre, peu d’acteurs du marché disposent d’une R&D à même de penser et de faire fabriquer un module Laser performant.

Le module Laser est le composant fondamental d’une machine de gravure et découpe. Celles de Creality sont réputées. Ce sont sur la Falcon2 PRO les mêmes que la série Falcon2 standard qui écrasent la concurrence en performance/rapidité et modulation Laser. Je l’affirme par comparaison avec des marques comme Mecpow, Sculpfun, Longer, Atomstack, ...

JPEG - 255.4 ko

Les têtes Laser de Creality sont de conception moderne avec des indicateurs au-dessus d’alarme incendie, débit d’air ou nettoyage nécessaire.

Le rapport taille/poids/puissance est bon, ce qui aide à obtenir des vitesses élevées de gravure.

Le nettoyage de leur buse se fait sans outils.

Bien stable sur son support, la tête Laser est aisée à bouger pour obtenir la bonne focalisation. Deux vis à doigt rendent la tête mobile le long d’une glissière.

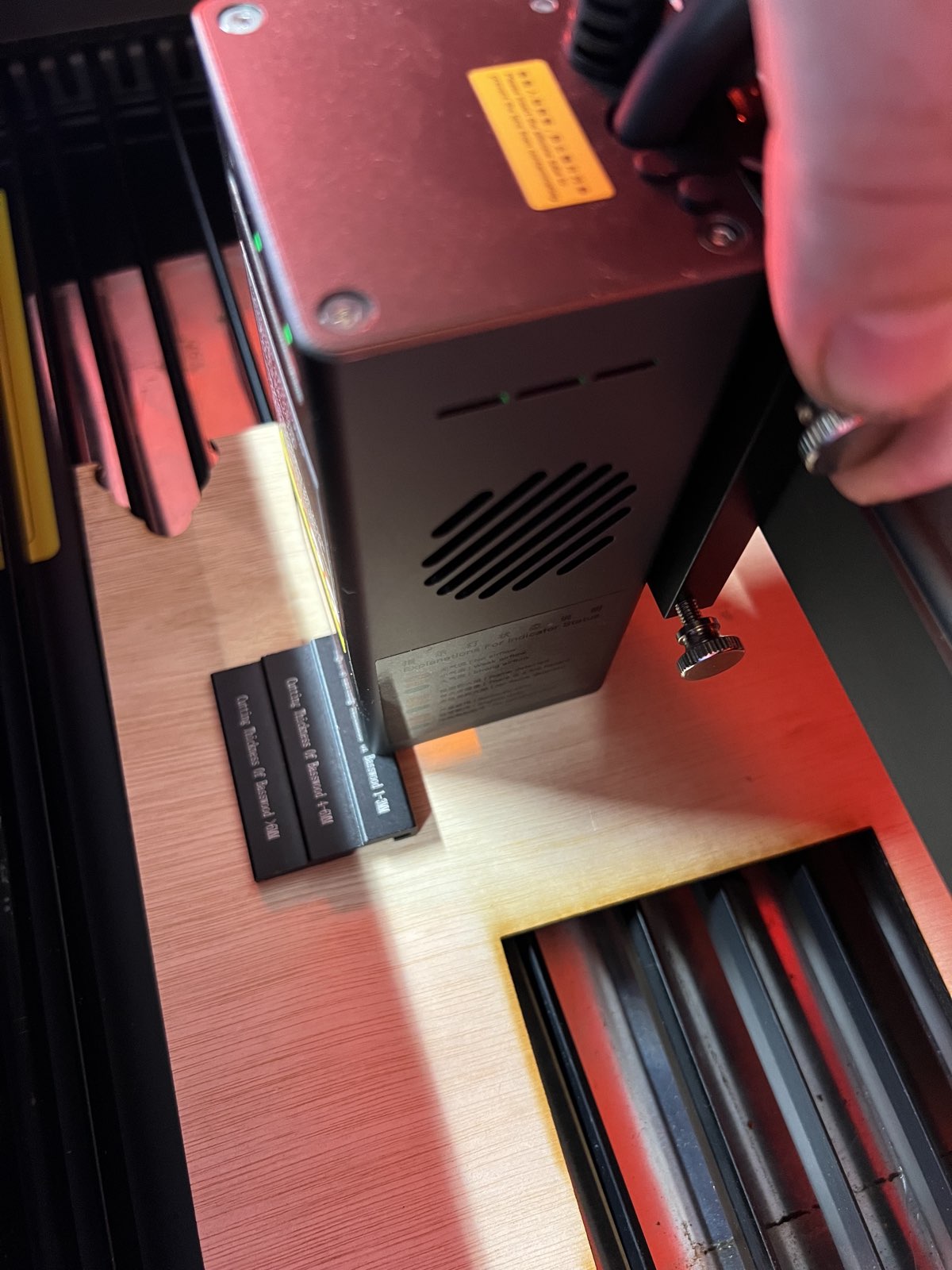

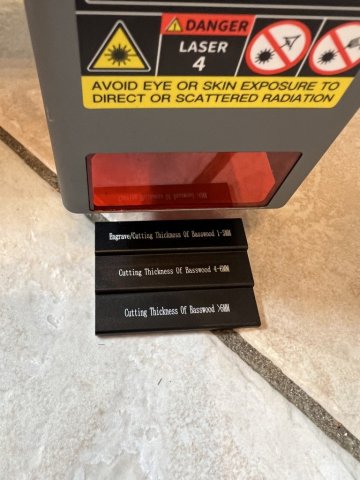

La jauge
La jauge

Creality fourni une petite cale à placer en dessous avec trois hauteurs différentes selon l’épaisseur du matériau à découper. La tête sera d’autant plus proche de la surface que le matériau est épais.

Creality fabrique sa propre carte mère. elle est dans les meilleures que je connaisse, supérieure aux cartes Makerbase des concurrents. Elle pilote rapidement la machine dont la gravure peut atteindre les 25000 mm/min.

Un plus serait une fonction Wifi native, voire une application mobile.

Creality Falcon2 Pro, logiciel/pilotage : 4,5/5

SI vous êtes en train de lire ce test en vue de vous équiper d’une machine de gravure/découpe Laser idéale, vous serez surement frustré de découvrir qu’aucun logiciel n’est fourni pour utiliser la machine.

Tous les fabricants de machines gravure laser diode, hors xTool, vous recommandent le logiciel basique LaserGRBL (Windows, gratuit) ou le logiciel de référence LightBurn (Windows/Mac/Unix, payant).

Ce serait un non-sens de ne pas acheter une licence Lightburn, logiciel de référence composition/gravure, si vous prenez une Creality Falcon2 Pro.

Lightburn est un logiciel de création qui gère de A à Z un projet.
Vous pouvez partir d’une page blanche et composer des projets simples ou complexes combinants des vecteurs, des textes, des images. directement. L’outil propose des moyens de fusionner des formes, décaller des formes, courber, tracer des images, appliquer des masques, … À chaque besoin, il y a toujours une solution directement dans le logiciel et en faisant une recherche internet, vous trouverez toujours de l’aide.

Les compositions sont placées précisément sur un espace qui représente la zone de travail votre machine avec possibilité de cadrage, multiplications, etc ...

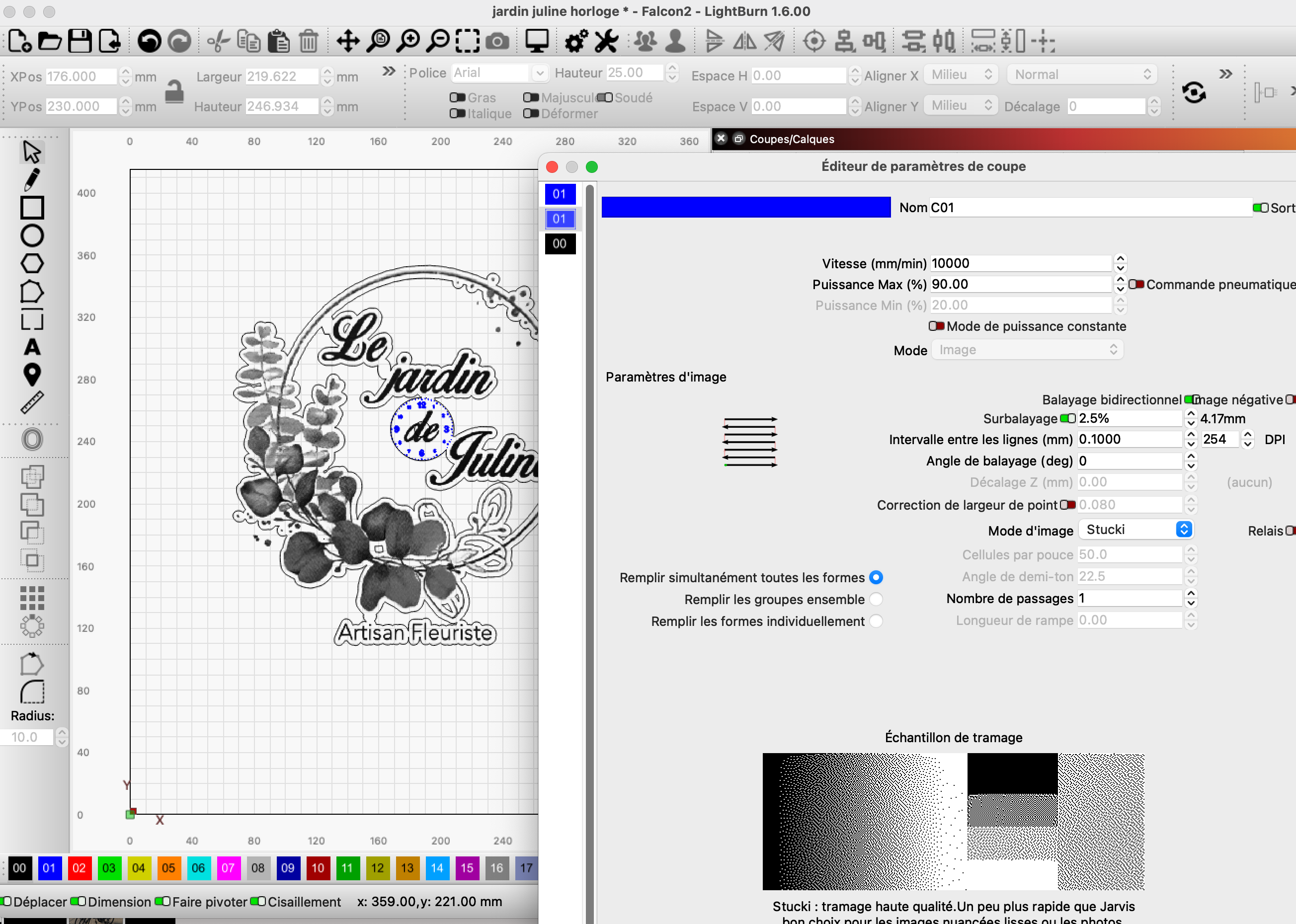

Lightburn propose une gestion de calque
Lightburn propose une gestion de calque

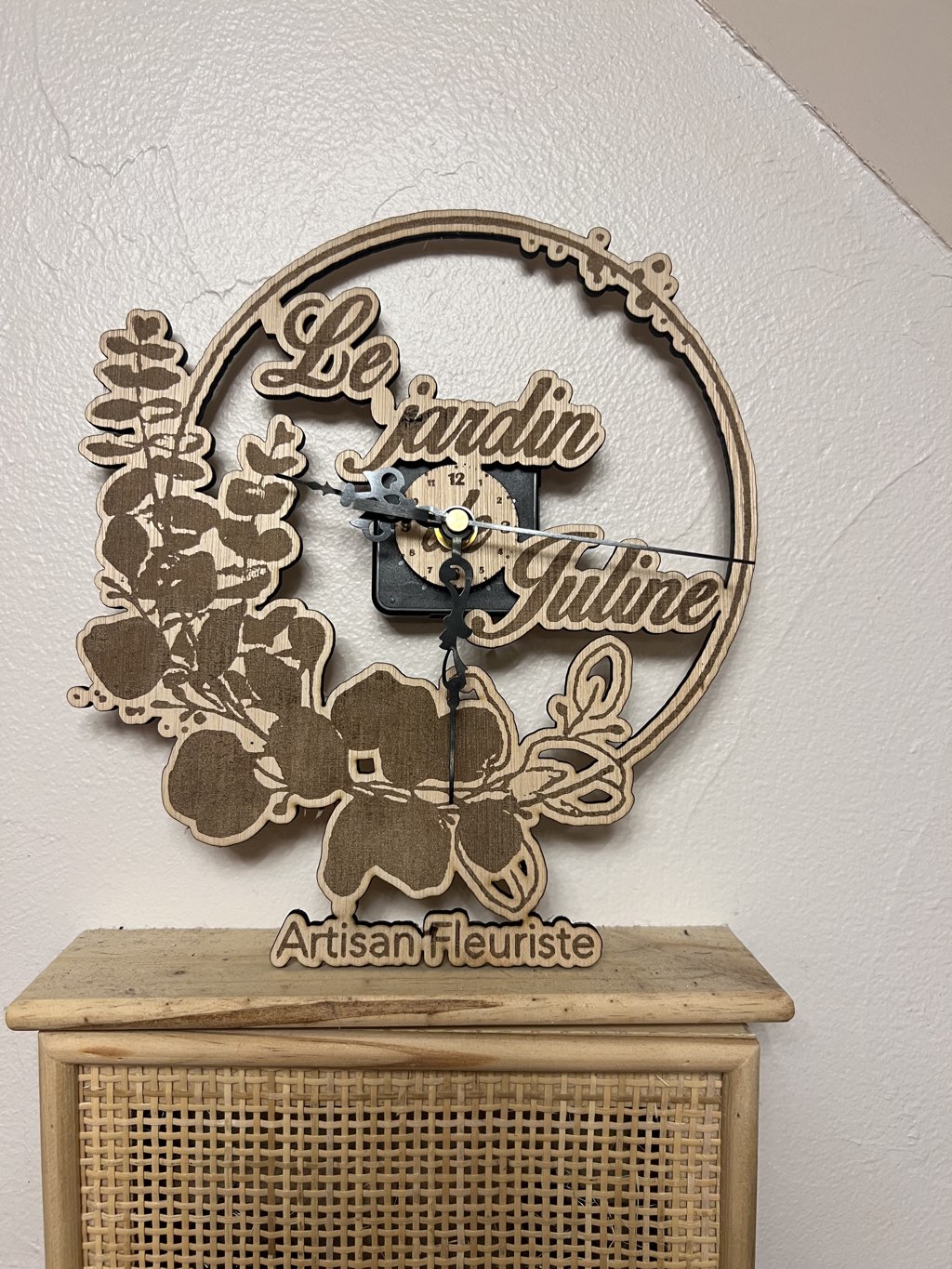

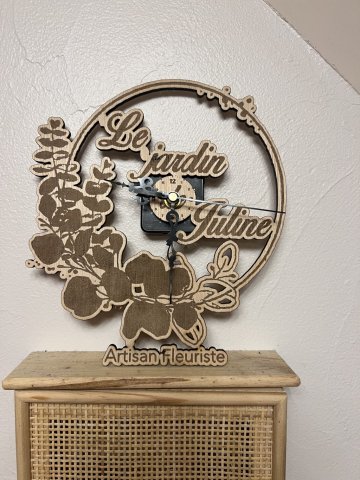

Un projet Horloge conçu par Lightburn
Un projet Horloge conçu par Lightburn

Ce qui ensuite rend Lightburn incontournable est sa gestion des calques. Sur un mème projet, vous allez pouvoir associer des éléments et leur donner des caractéristiques de puissance, de résolution, optimisation de gravure à chacun.
Le premier usage évident est de pouvoir graver et découper dans un même projet. La découpe n’a absolument différents réglages qu’une découpe. C’est aussi la possibilité de créer des tests de puissance/vitesse pour chaque matériau. À ce propos, Lightburn a directement des assistants pour créer des fichiers de test, mais bien plus.

JPEG - 126.2 ko

Et maintenant il y a une raison de plus de choisir Lightburn : la possibilité de piloter la caméra de la Falcon2 Pro.

Il s’agit ici de 100€ environ pour usage sur 3 ordinateurs.

J’aurais aimé que Creality négocie avec Lightburn pour proposer ce logiciel sur sa série PRO.

Pour finir sur la partie logiciel, la Creality Falcon2 PRO propose un mode autonome, « sans ordinateur », que je considère gadget.

Creality Falcon2 Pro, sécurité : 5/5

Une machine de gravure /découpe laser est un appareil potentiellement dangereux comme le sont de nombreux outillages. Cet aspect est éludé par de nombreuses marques qui laissent le consommateur prendre leurs responsabilités.

Avec la Falcon2 Pro, vous avez ici une des rares machines de gravure/découpe laser qui annonce une certification FDA Classe 1 pour son boitier. Cela signifie que tout est mis en œuvre pour que son usage ne soit pas dangereux dans des conditions normales.

JPEG - 223 ko

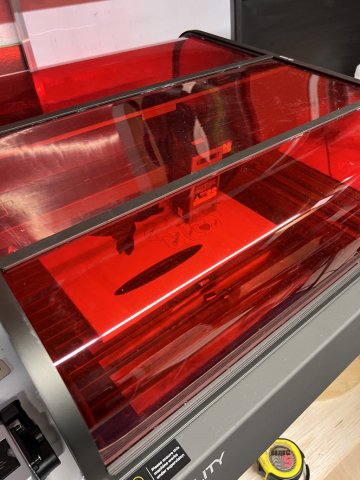

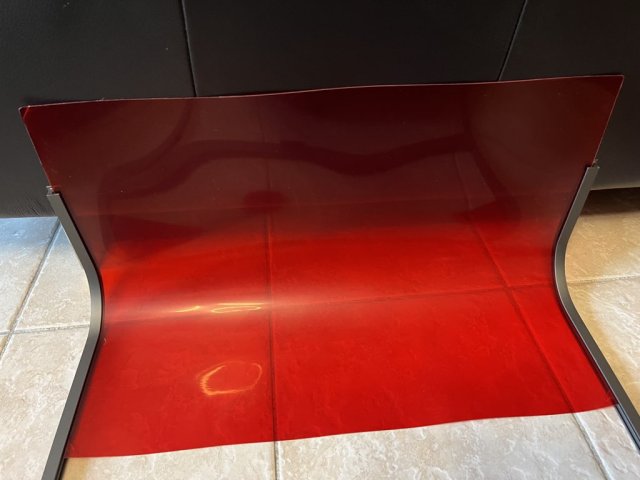

  • Le plexiglas rouge du caisson filtre tous les rayons Laser dangereux pour les yeux tout en assurant une bonne visibilité, y compris latérale.
  • Un capteur de flamme sur la tête peut émettre une alarme
  • Les moteurs/laser ne se mettent en route que quand le couvercle est fermé grâce à un détecteur d’ouverture. Impossible de se coincer les mains
  • La fumée, toujours nocive, peut être canalisée et évacuée vers l’extérieur
  • Si la machine change d’inclinaison, elle s’arrête immédiatement de fonctionner.
  • La Falcon2 Pro est dotée d’une clé de verrouillage pour empêcher son usage
  • Un bouton d’arrêt d’urgence permet d’arrêter immédiatement un travail en cours

Creality Falcon2 PRO 22 watts, Performance Laser en gravure : 5/5

Comme indiqué précédemment, la série Creality Falcon2 pro exploite les mêmes têtes de gravure que la Falcon2 22 watts standard. La puissance du laser, l’électronique ainsi que le système de gestion d’air sont identiques. Dès lors, comme la forme fermée du boitier est sans impact sur la qualité de la gravure, il est normal que la version PRO obtienne comme la Falcon2 22 watts standard la note maximale de 5/5 en gravure.

  • La puissance annoncée est de 22 watts par association de 4 diodes 6 watts. Elle est réelle et permet de bien marquer la matière ou d’aller plus vite.
  • Le laser 22 watts produit une belle progressivité tout aussi bien au niveau puissance que vitesse.
  • Le faisceau est indiqué de taille de point au dixième de millimètre 0.08 * 0.10mm pour des gravures précises
  • La vitesse maximale de la Creality Falcon2 est de 25000 mm/minute et à cette vitesse à 100% de puissance, mon contreplaqué est bien noir à 100%.

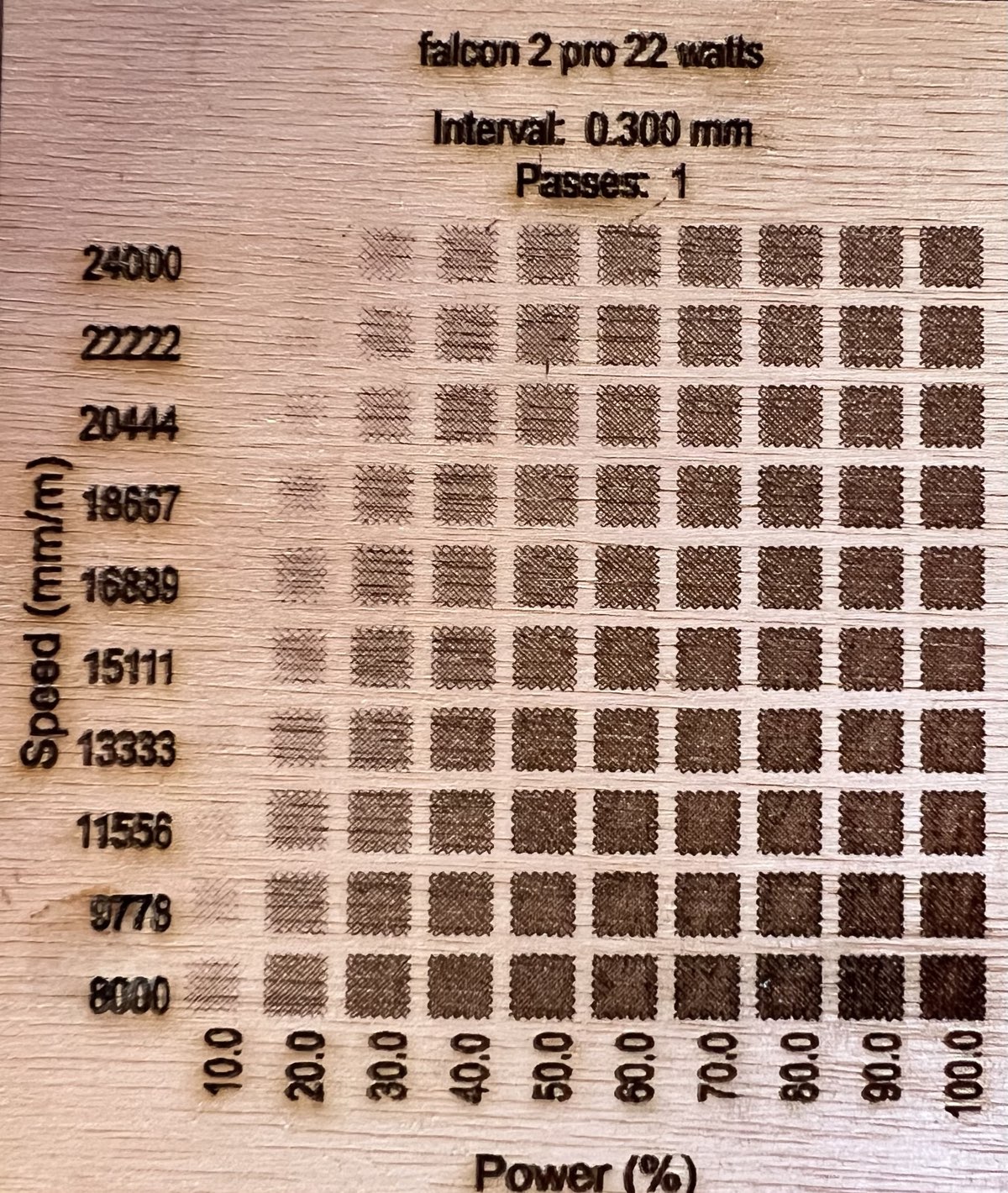

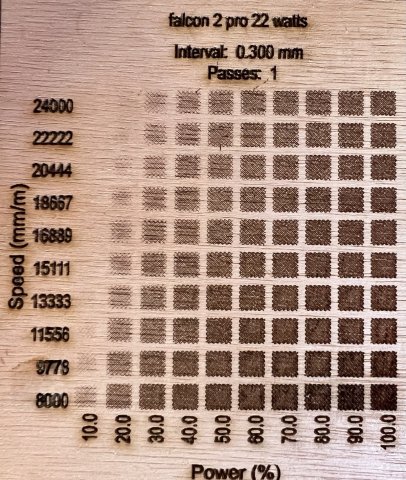

La gravure est puissante même à vitesse maximale
La gravure est puissante même à vitesse maximale

Certaines machines gravent identiquement après une certaine vitesse, quand bien même, elles vantent de très hautes vitesses. Ce n’est pas le cas de Creality qui ne ment pas.

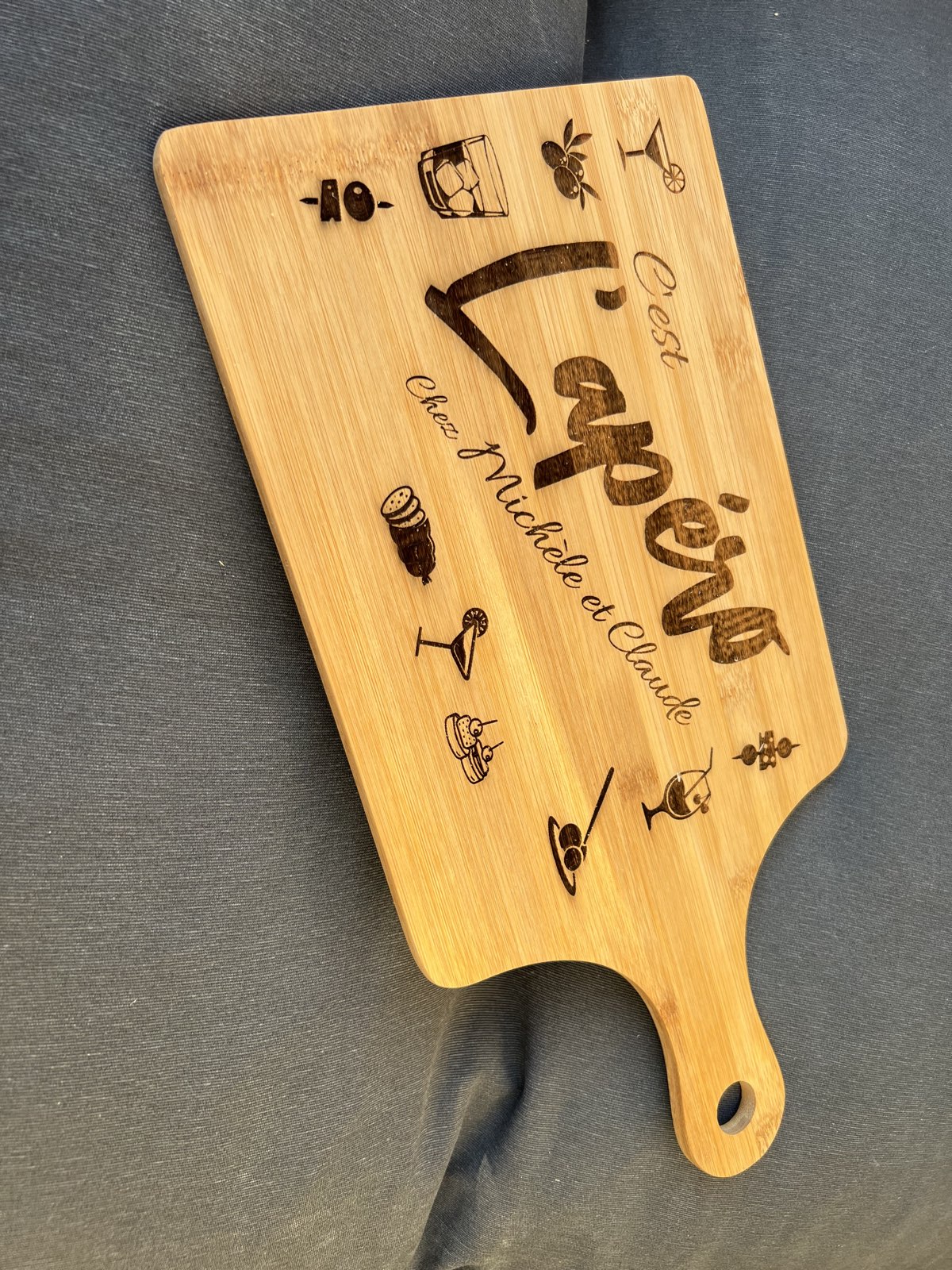

Une planche bambou bien marquée profondément (10000 mm/min à 80%)
Une planche bambou bien marquée profondément (10000 mm/min à 80%)

Dans mes tests sur du bambou ou encore de l’ardoise, je n’ai pas constaté d’imperfection.

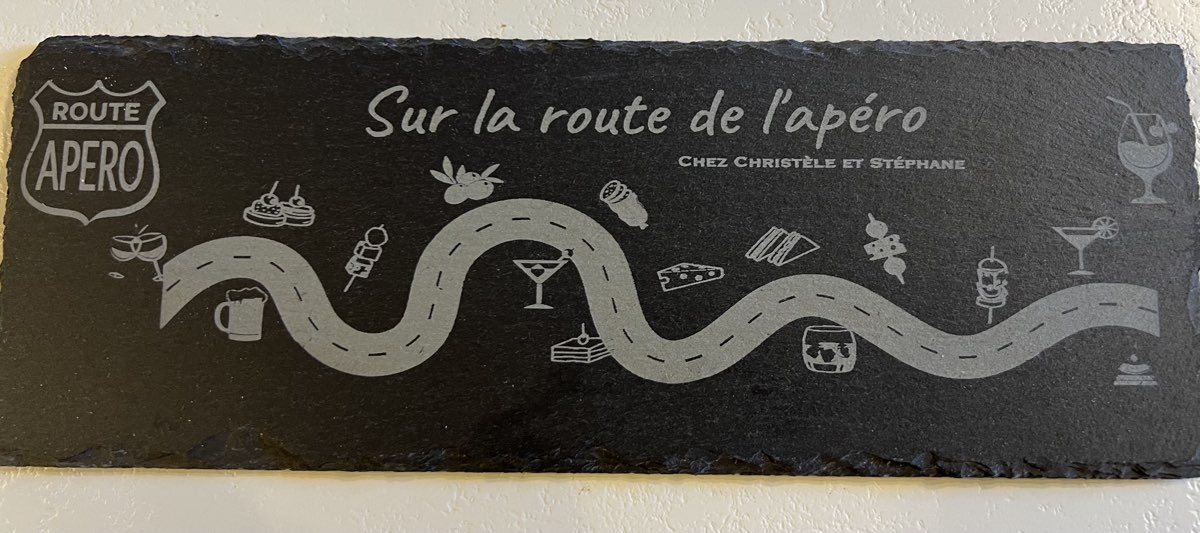

Une gravure sur Ardoise à pleine vitesse
Une gravure sur Ardoise à pleine vitesse

La gravure sur métal est aussi possible. Ce type de machine peut graver avec des couleurs sur de l’acier inoxydable. Fonction de la chaleur produite, le métal réagit et crée une variante de couleur.

Creality Falcon2 PRO, Performance Laser en découpe : 5/5

Note maximale aussi niveau découpe pour la catégorie 20-22 watts. Avec cette machine, vous pouvez créer des projets par découpe de bois avec une vitesse qui devient raisonnable en une seule passe.

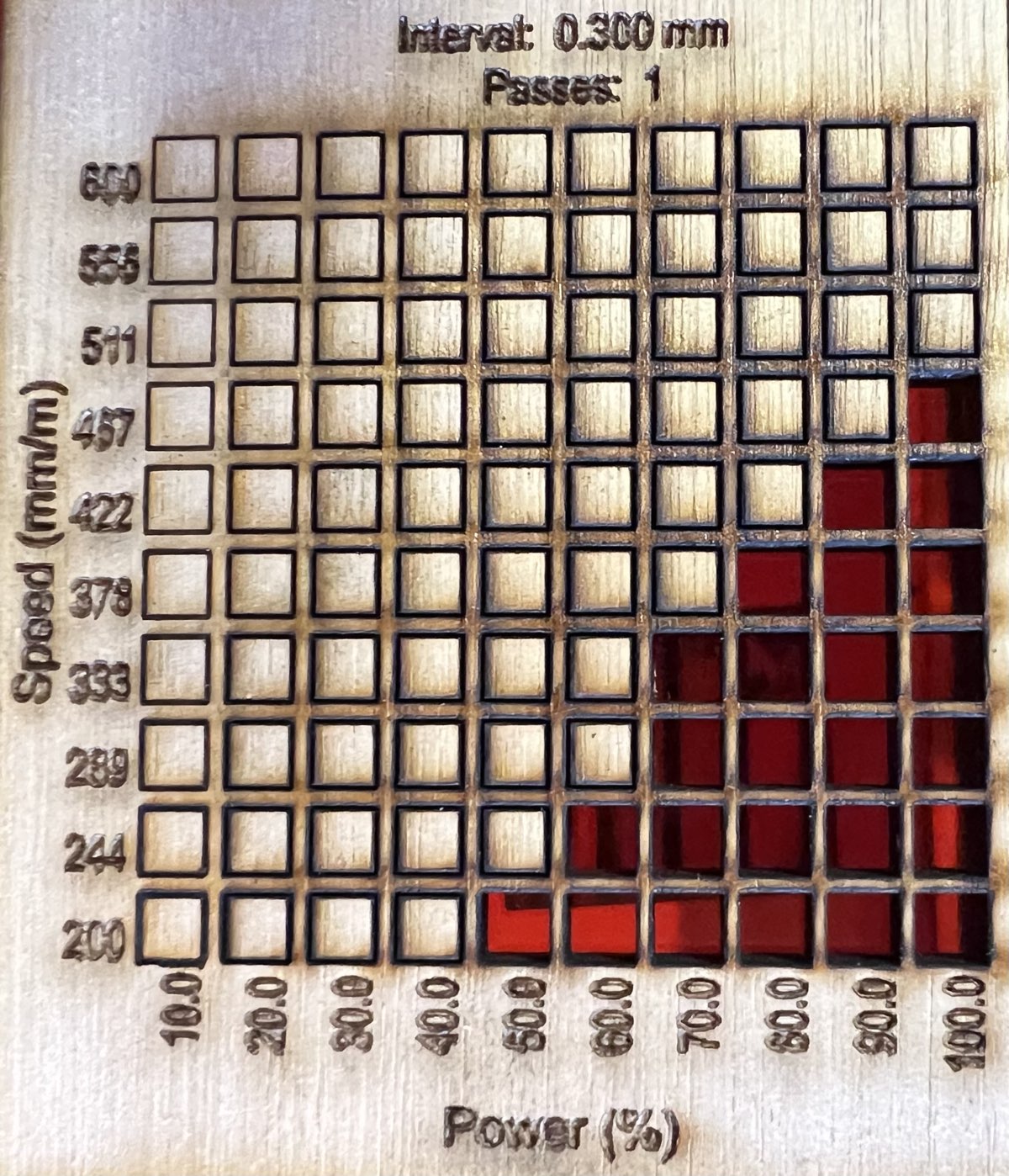

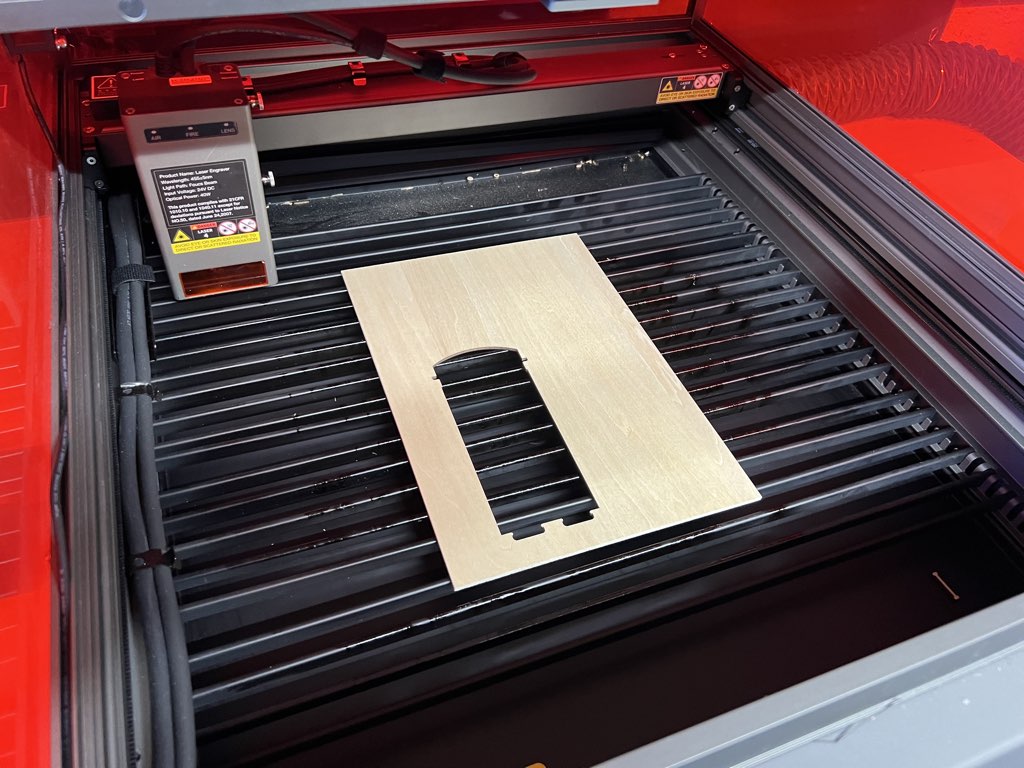

Le test de découpe, contreplaqué 5 mm. Une vitesse de plus de 350 mm/min possible
Le test de découpe, contreplaqué 5 mm. Une vitesse de plus de 350 mm/min possible

Un contreplaqué de 5 mm se coupe ainsi à 400 mm/minute en une unique passe. C’est dans les machines 22 watts la plus performante et de loin, rivalisant avec des blocs 30 watts comme ceux de Longer ou Sculpfun.

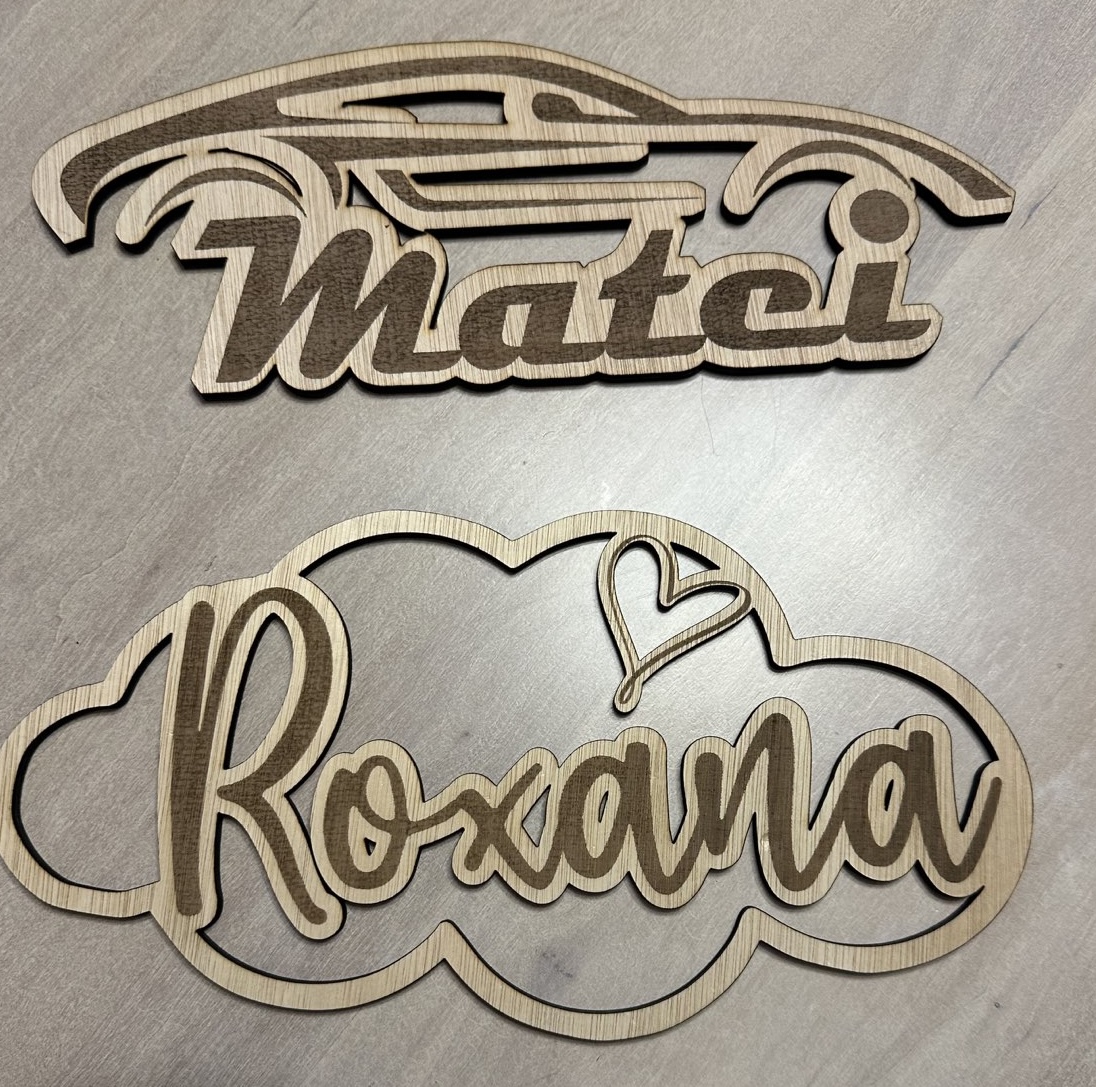

Des découpes CP 5 mm faite avec la tête 22 watts Creality
Des découpes CP 5 mm faite avec la tête 22 watts Creality

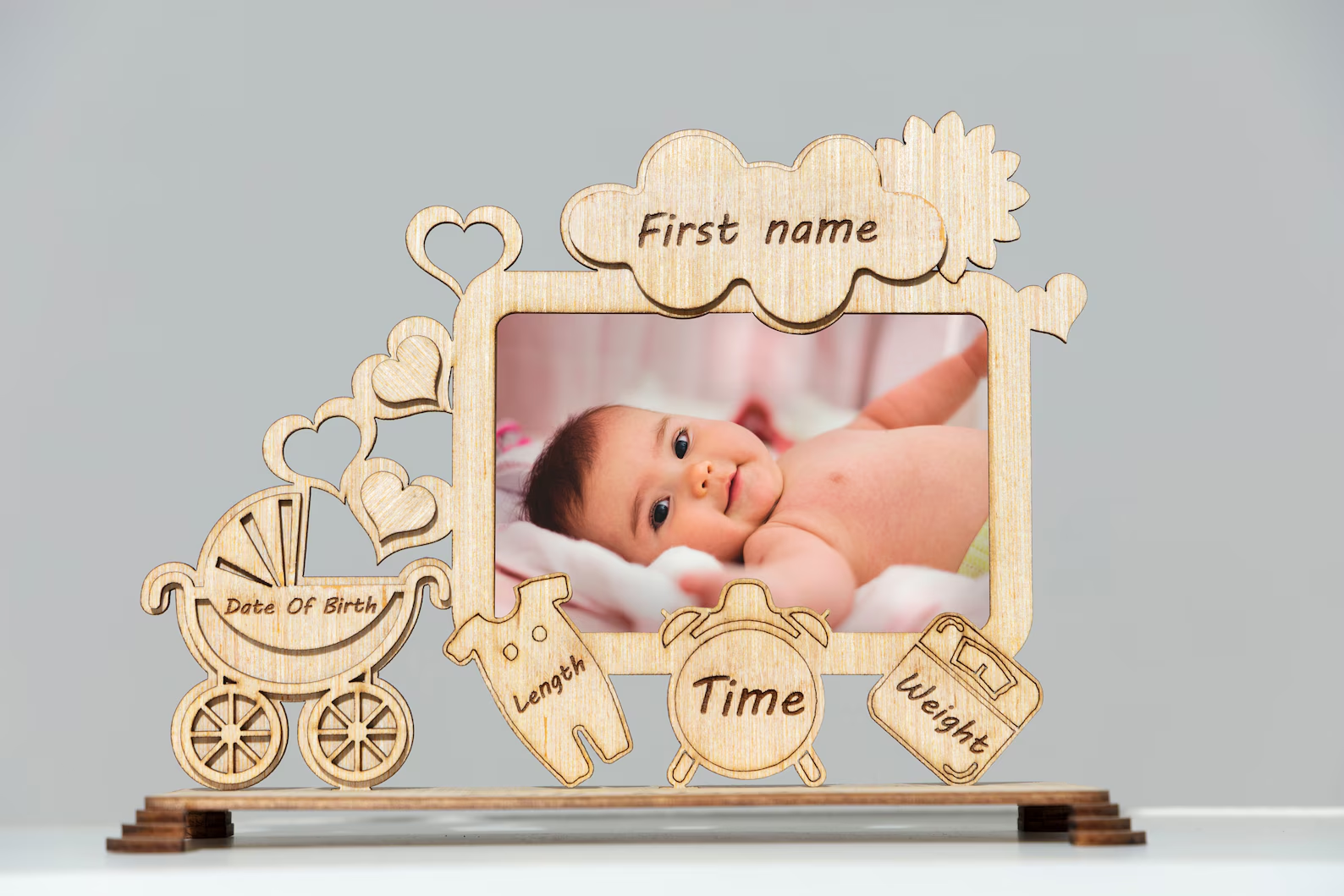

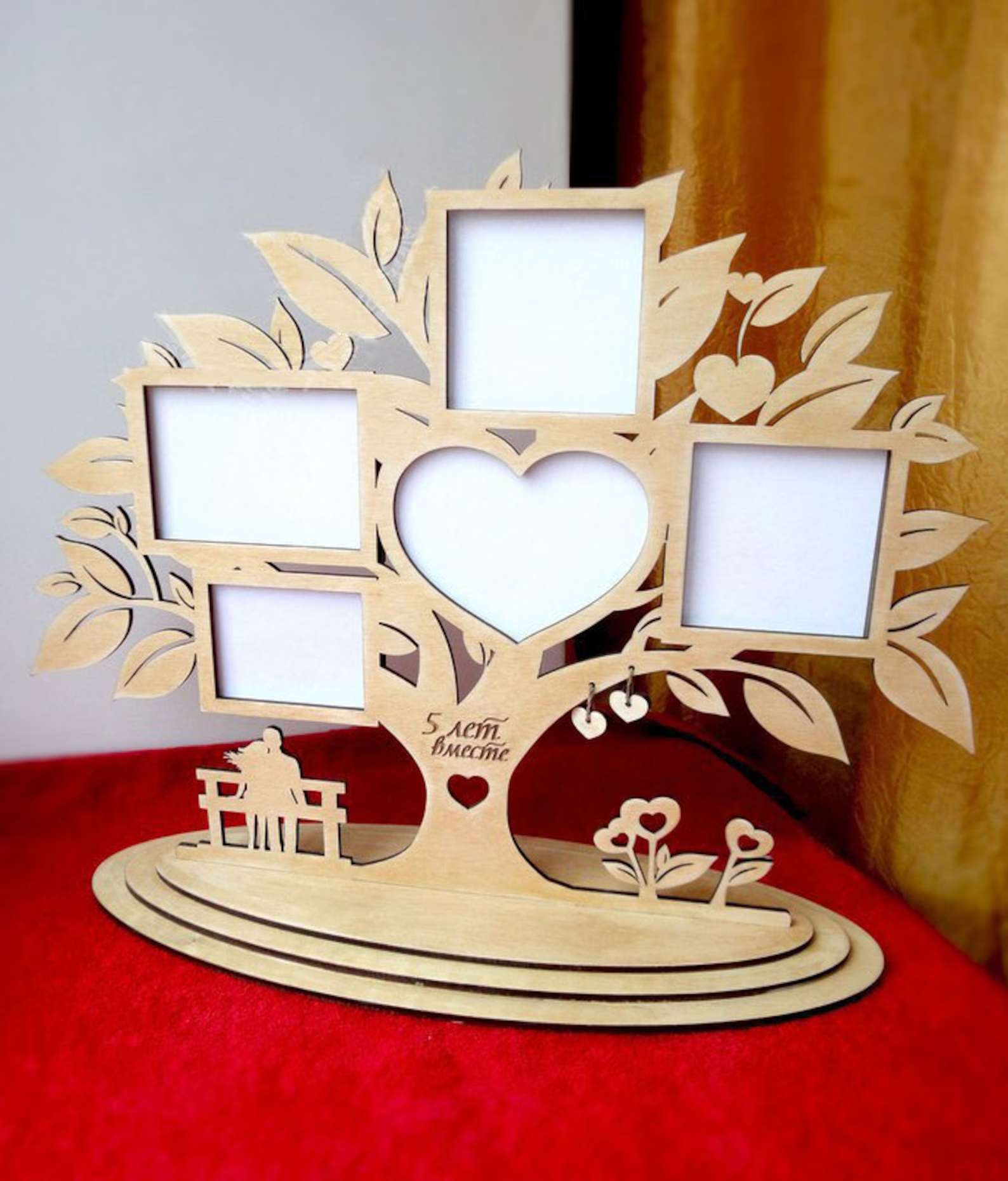

Couper à cette vitesse permet de nombreux projets qui exploitent du contreplaqué de 5 mm ou moins, par exemple des prénoms découpés, , décoration de Noël, boites et autres cadres.

je vous engage à regarder sur Etsy pour trouver ce que font les créateurs avec une machine qui peut graver et découper le bois et surtout acheter à quelques euros des fichiers projets.

PNG - 1.2 Mo

La découpe est de qualité en raison de l’assistance par air. Elle limite les taches de fumée et améliore la combustion.

Creality Falcon2 40 watts, retour d’expérience : 4,75/5

J’ai utilisé la Falcon2 PRO pour de nombreux projets personnels, car les fichiers de tests ne sont pas parfois représentatifs de la stabilité/qualité d’une machine.

Ma note est de nouveau proche du maximum.

Préparation de la gravure

Comme la machine est fermée, l’espace de travail est plus contraint que sur un cadre ouvert. Il est possible d’augmenter la surface de travail en travaillant en biais.

En plaçant la pièce à graver en biais il est possible de gagner en espace de gravure
En plaçant la pièce à graver en biais il est possible de gagner en espace de gravure

Au pire, il reste possible de retirer le tiroir pour passer un objet volumineux.

Le système de support est intéressant. Il n’est cependant pas aussi efficace qu’un vrai panneau nid d’abeille/Honeycomb laissant quelques traces en dessous des découpes. Il faut régulièrement nettoyer ces lames ce qui se fait facilement avec un produit type Decap’four.

Le réglage de la tête, simple
Le réglage de la tête, simple

La méthode pour focaliser au-dessus de la surface de l’objet est simple et rapide. Elle semble moins moderne que l’utilisation d’une petite tige comme chez d’autres, mais vous ne risquez pas d’oublier de la retirer.

Confirmation du positionnement

La Falcon2 PRO fonctionne uniquement quand le couvercle est fermé. Il faut donc plusieurs manipulations pour positionner précisément son modèle. et voir la prévisualisation Laser.

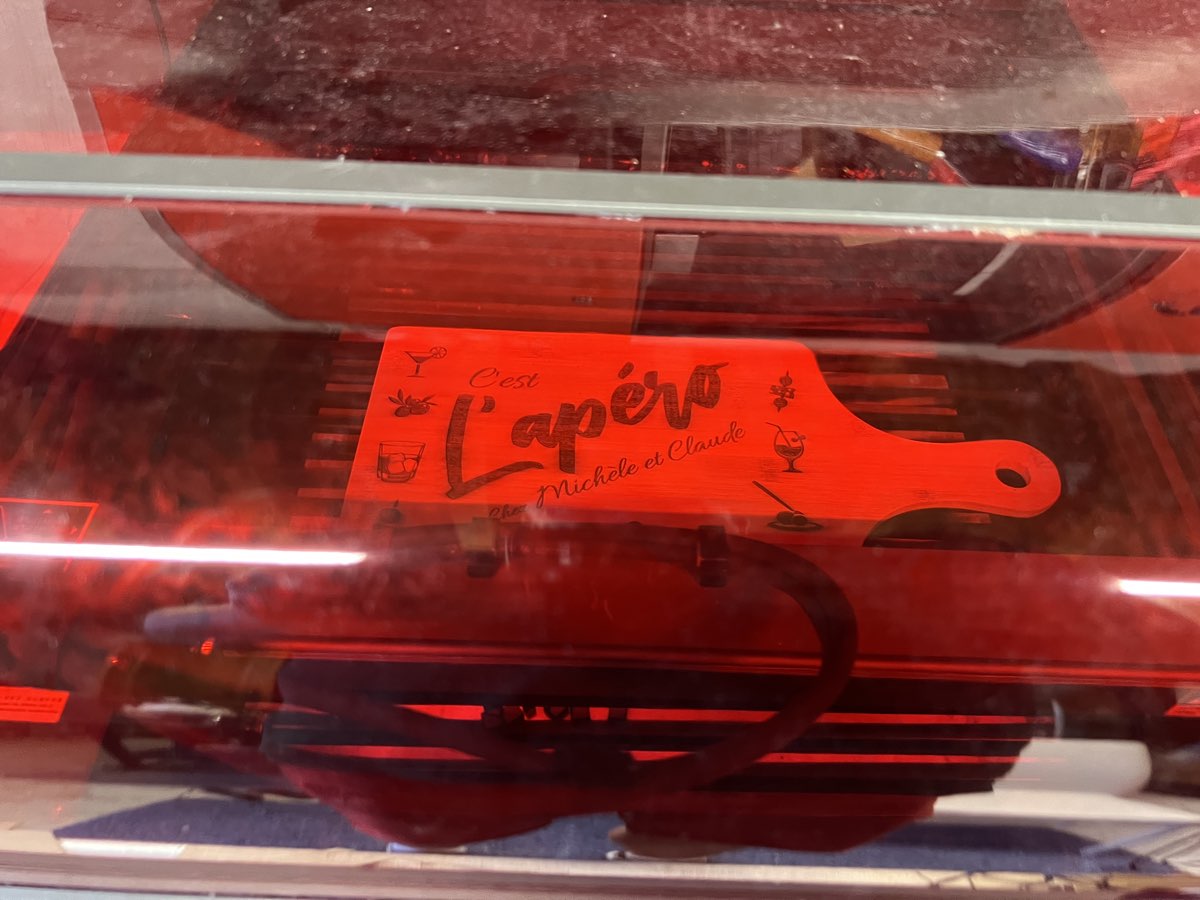

l'intérieur de la machine se voit correctement
l’intérieur de la machine se voit correctement

L’intérieur de la machine reste suffisamment visible à travers l’acrylique rouge de tous les côtés. Le bouclier sous la tête permet de voir le point du faisceau lors des opérations de prévisualisation.

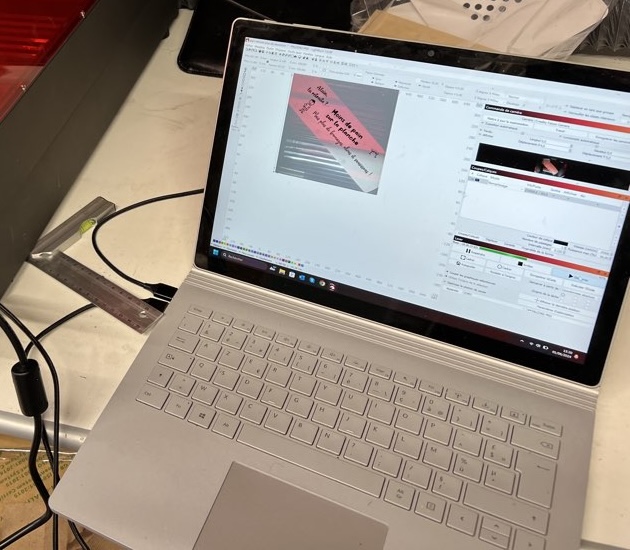

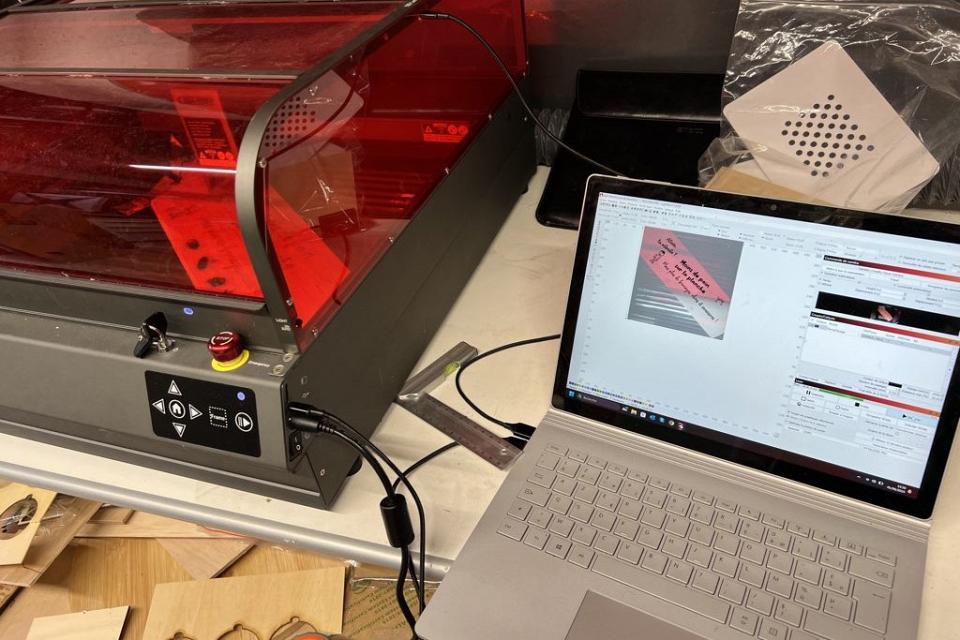

C’est à ce niveau qu’intervient la caméra de la Falcon2 Pro. Elle est pleinement compatible Lightburn . Elle permet dans ce logiciel de voir l’intérieur de la machine pour positionner la gravure/découpe précisément.

Il faut tout d’abord la calibrer dans Lightburn. Voici une vidéo de référence pour comprendre ces étapes.

Une fois bien calibrée, vous allez pouvoir travailler quasi avec moins d’interventions dans la machine pour tester le bon positionnement. Quasi, car la précision de la caméra n’est pas absolue. Elle est en position fixe avec une déformation de capture d’image à corriger par le logiciel.

Il faut de plus tenir compte de l’épaisseur de ce que vous souhaitez graver. La meilleure précision sera obtenue pile sous la caméra.

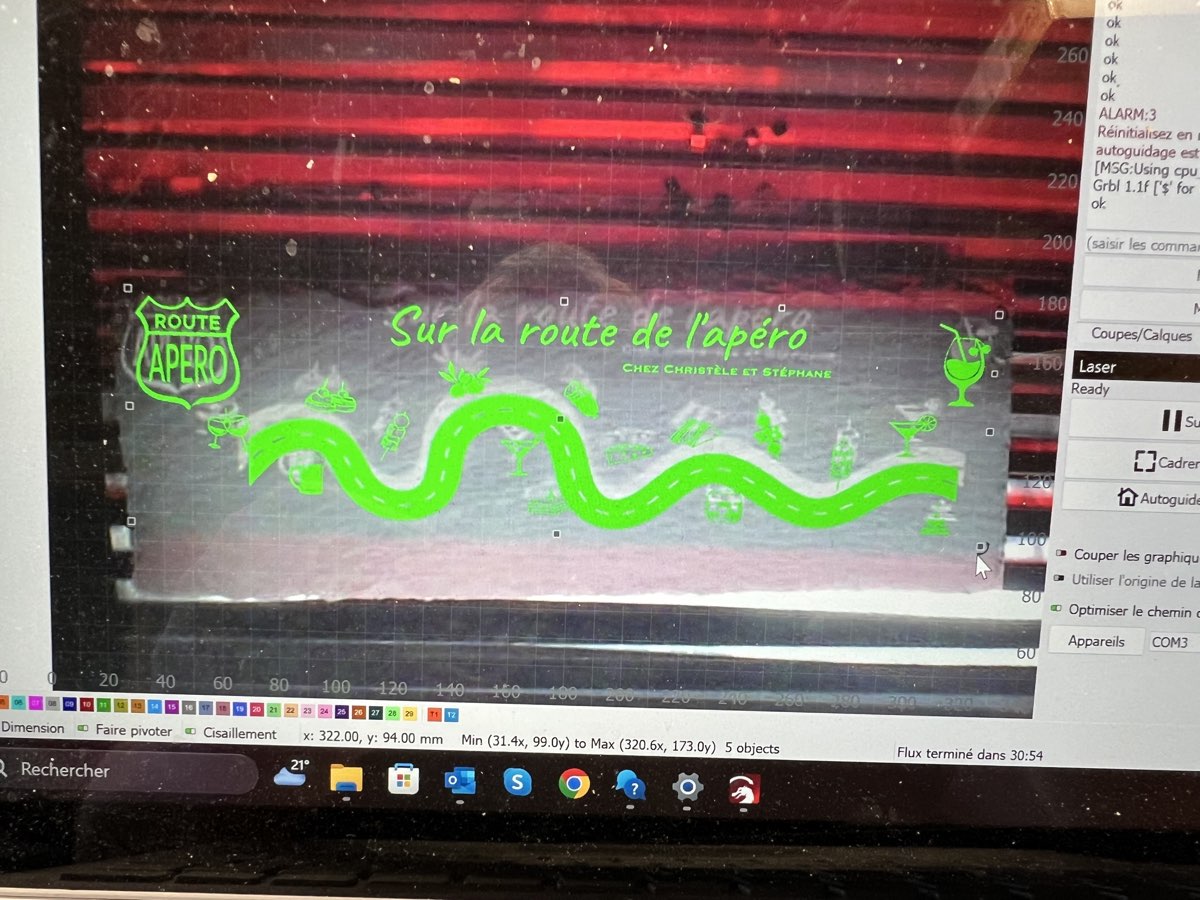

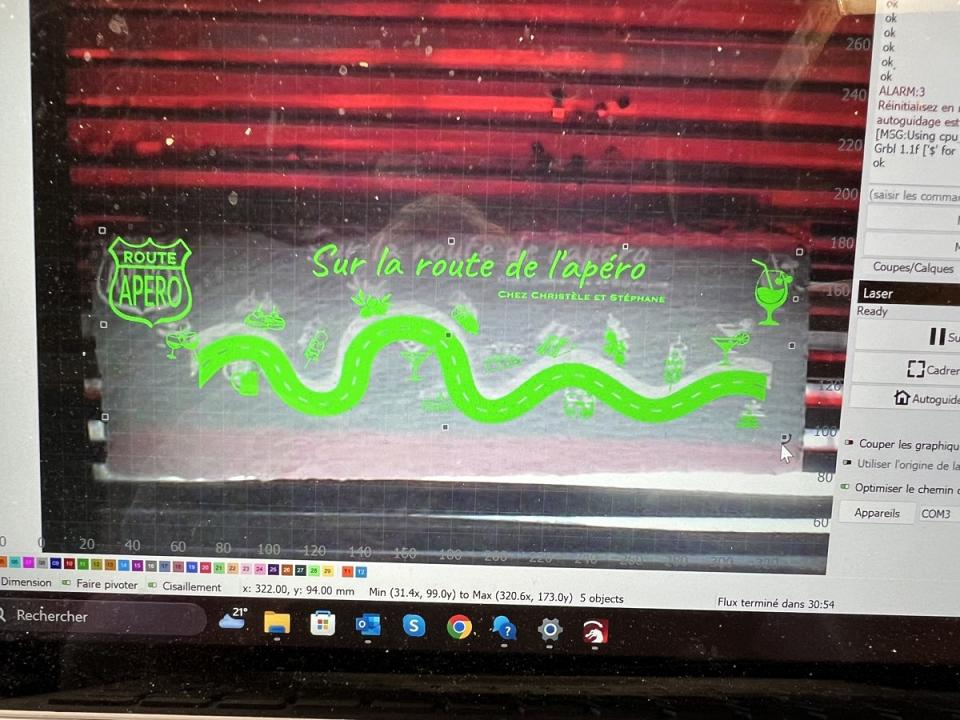

Ma caméra vs la réalité a un décalage
Ma caméra vs la réalité a un décalage

De mon côté, le positionnement n’est pas précis comme vous pouvez le voir sur l’image ci-dessous où se voient la gravure et l’image d’origine en superposition.

En fonctionnement

La Falcon2 PRO est une machine de gravure/découpe fiable et je n’ai pas eu de comportement étrange avec blocages ou autres.

Le caisson est efficace niveau odeur. La ventilation intégrée arrive bien à évacuer la fumée vers l’extérieur avec un corollaire de faire du bruit.

Le compresseur à air livré est performant. Il ne vibre pas sur la table et se montre assez discret.

Le tiroir s’ôte facilement. Pensez à le protéger, car le laser va le marquer. J’ai utilisé de mon côté une plaque alu reçue avec un plateau nid d’abeille.

La buse de sortie s’encrasse peu et se nettoie simplement sans outils.

Si vous souhaitez utiliser le module rotatif, il faudra le connecter sur la prise de moteur Y. La Falcon2 PRO ne dispose pas d’une prise spéciale pour le rotary.

Creality Falcon2 PRO, Évolutivité et maintenance : 5/5

La falcon2 PRO est déjà superéquipée.

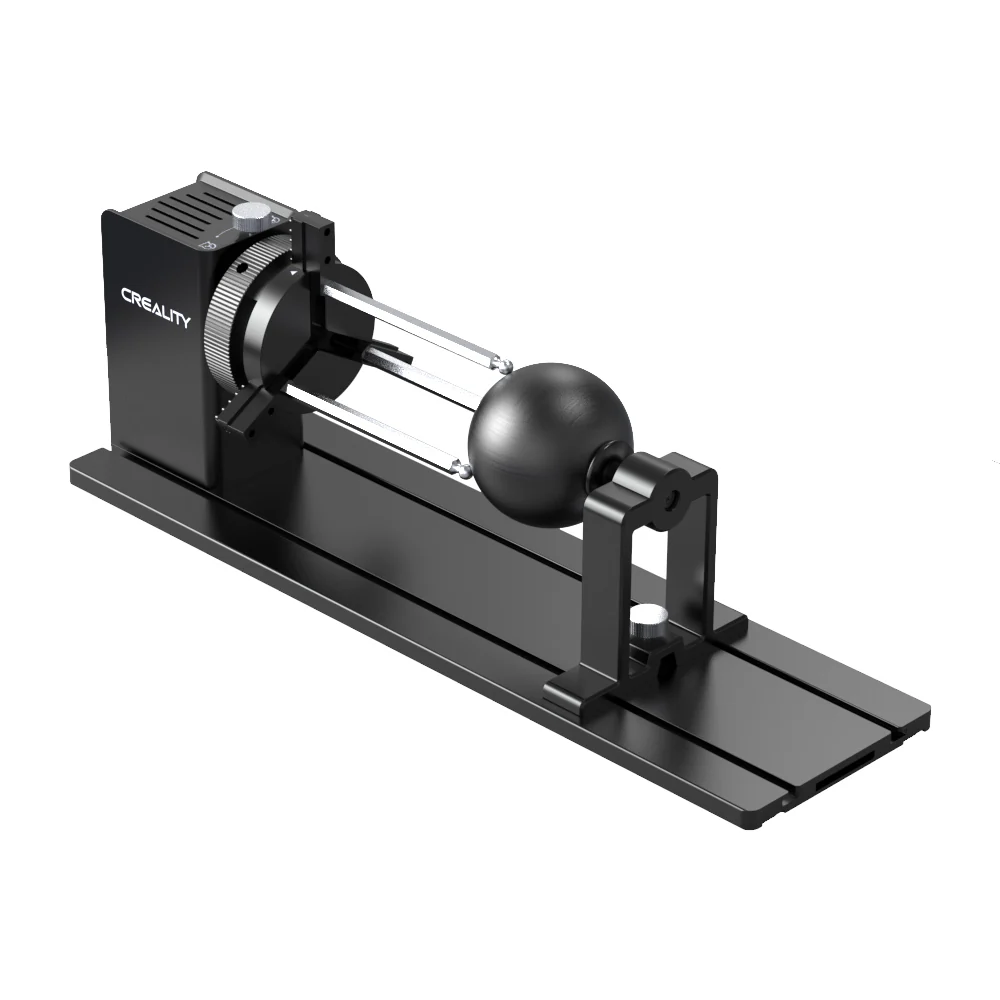

En option, Creality propose deux accessoires Rotary Roller pour graver des formes cylindriques ainsi que des pieds pour surélever la machine.

Le Rotary Roller Creality Haut d gamme
Le Rotary Roller Creality Haut d gamme

Vous pourrez la faire évoluer la tête vers une version 40 ou 60 watts en changeant la tête.

Des vidéos pour le service après-vente

Je vous recommande de regarder les excellentes vidéos Creality du service après-vente qui explique comment ajuster certains réglages ou réparer la machine)

La maintenance courante est facile. La buse se dévisse sans outil pour un petit nettoyage. Vous accédez en dessous à la lentille que vous pouvez nettoyer avec le chiffon doux fourni.

La lentille sur le module laser se remplace comme vous le voyez sur la vidéo sur le service après-vente Creality.

Si par malheur, vous devriez changer la carte mère, tout est également expliqué.

La Falcon2 est équipée d’une alarme qui se déclenche en cas de contamination de la lentille, autrement dit si elle est sale. Cette alarme est visuelle grâce à une diode. Si vous souhaitez arrêter la machine de manière proactive, vous devez régler le paramètre $155=1.

Creality Falcon2 PRO, Prix, disponibilité : 5/5

En prix public, la Creality Falcon2 PRO version 22 watts aura été annoncée en février à 1400€. Dans les meilleurs prix sur le canal officiel, elle coûte moins de 1000€.

La Creality Falcon2 PRO en promotion

Regardez du côté des bons plans indiqués en bas du test pour trouver les meilleurs prix possibles sur la Creality Falcon2 PRO 22 watts.

Mi 2024 il n’y a que la xTool S1 qui est une concurrente. Les deux machines évoluent sur le segment des machines Laser de gravure et découpe conçues en caisson avec une certification Classe 1 avec un avantage tarif très fort pour la Falcon2.

JPEG - 249.7 ko

La haute note finale de 97,75/100 obtenue par la Creality Falcon2 Pro 22 watts est sans appel. De fait, c’est la meilleure machine de gravure et découpe Laser Diode catégorie 22 watts considérant que plus de puissance n’apporte pas non plus un avantage majeur en dehors de capacité de découpe plus épaisse.

Critère coeff Note total
Emballage et montage 1 4,5 4,5
Conception générale 2 5 10
Logiciel 2 4,5 9
Sécurités 3 5 15
Performance Laser en gravure 3 5 15
Performance en découpe 3 5 15
Retour d’expérience 3 4,75 14,25
Evolutivité et maintenance 1 5 5
Prix, disponibilité 2 5 10
TOTAL 20 97,75/ 100

Bon plan Creality Falcon2 PRO 22 watts

Si vous cherchez à acheter ce produit au meilleur prix, je vous engage à lire mon bon plan en cours : Creality Falcon2 PRO 40 watts, graveur laser caisson fermé, caméra 40 watts à 1079€

5/5 5 MA NOTE

Creality Falcon2 PRO 22 watts, LE VERDICT :

La Falcon2 Pro 22 watts est une machine de gravure et découpe Laser qui illustre la maturité du marché. Sécurisée et performante, cette machine conviendra tout autant à des amateurs que des professionnels. Dommage que le logiciel Lightburn ne soit pas offert avec une machine de cette qualité.

Les points forts
Sécurité Classe 1
Performance en découpe et gravure
Excellent prix
À Améliorer
Pas de réseau sans fil
Licence Lightburn à acheter
Pas de prise dédiée Rotary Roller
Notez ce test en cliquant une étoile: (5/5)
3 votes

Formulaire Erreur

Des coquilles, des informations à ajouter, ... ? aidez-moi en le signalant en cliquant le bouton ci-dessus



Vos commentaires

Qui êtes-vous ?

Pour afficher votre trombine avec votre message, enregistrez-la d’abord sur gravatar.com (gratuit et indolore) et n’oubliez pas d’indiquer votre adresse e-mail ici.

Ajoutez votre commentaire ici

Ce champ accepte les raccourcis SPIP {{gras}} {italique} -*liste [texte->url] <quote> <code> et le code HTML <q> <del> <ins>. Pour créer des paragraphes, laissez simplement des lignes vides.

Suivre les commentaires : RSS 2.0 | Atom
