Test COMGROW COMGO Z1, une machine de gravure laser 10 watts équilibrée et abordable

MA NOTE: 4/5
  Machines de Gravure Laser Graveur Laser 10 Watts

La gravure Laser est un marché en plein essor. Les machines sont de plus en plus performantes et intéressent les amateurs comme les professionnels désireux de personnaliser des objets du quotidien. Elles personnalisent sans effort du bois, ardoise, cuir, métal et même du verre. Avec l’arrivée des modules 10 watts, c’est une nouvelle avancée avec la promesse de la vitesse et surtout de la découpe de bois épais. Premier modèle de cette nouvelle génération à arriver en test, la COMGROW CONGO Z1.

Je ne connaissais COMGROW jusqu’à présent que pour leur housse de protection graveuse laser universelle. J’avais à l’époque été surpris et séduit par ce concept qui permet de protéger simplement son appareil du feu et des fumées tout en assurant une sécurité pour vos yeux.

La COMGO Z1 et son caisson
La COMGO Z1 et son caisson

Et puis j’ai découvert leur offre en machine de gravure Laser avec la COMGO Z1. Cette graveuse laser existe en version laser 5.5 watts mais c’est le modèle 10 watts que j’ai choisi de vous évaluer.

Les machines de gravure à laser 10 watts sont la nouveauté de cette mi 2022. Le principe est de combiner 2 lasers de 5 watts pour obtenir un faisceau puissant. La découpe de bois de bonne épaisseur avec un nombre de passe réduit devient possible (ex découpe de contreplaqué de 5 mm en 2 passes). Les autres types de gravure peuvent être faites plus rapidement.

Quelques projets possibles avec une graveuse laser
Quelques projets possibles avec une graveuse laser

Voici un tableau de synthèse de la COMGO Z1

CaractéristiqueValeur
Taille Gravure 400 * 400mm
Taille machine 575 x 575 x 205 mm
Puissance en entrée 40W
Laser livré sortie 10 W
Focale Fixe
Daimètre du spot 0.08*0.08 mm
A Assembler Oui < 20 minutes
Nombre de moteurs en Y 2
Capteur fin de course Oui
Voyants de fonctionnement 2
Surface extensible Non
Règle sur profilé Oui
Carte mère LaserBox ESP32 V1.0
Système Embarqué GRBL 1.x
Controleur Hors ligne Non
Wifi Oui
Pilotage via application mobile Oui
Logiciels compatibles LaserGRBL, Lightburn
Bouton arret urgence Non (interrupteur présent)
Capteur flamme Non
Capteur Mouvement Oui
Accessoires fournis/consommables Lunettes, plaques de balsa
Options Support découpe nid d’abeille, Rotary Roller, Assistance à Air
Alimentation 12 V
Meilleur prix 350€ environ

Les critères du test

L’offre en machine de gravure laser devient de plus en plus riche il est dès lors difficile de s’y retrouver pour choisir le bon modèle.

J’inaugure avec ce test du la COMGO Z1 un protocole structuré de tests autour de 8 axes pour avoir au final une comparaison objective entre graveuses lasers.

  • Emballage et montage
  • Conception générale
  • Sécurités
  • Logiciel
  • Performance Laser en gravure
  • Performance en découpe
  • Retour d’expérience
  • Evolutivité et options
  • Prix, disponibilité

COMGO Z1, Emballage & assemblage : 4/5

Comme toutes les graveuses laser du marché, la COMGO Z1 est livrée en kit. Il faut l’assembler.
Ici aucun piège avec 9 étapes bien documentées et peu de morceaux.

Peu de pièces à assembler
Peu de pièces à assembler

Le manuel fourni en PDF sur la carte mémoire. Il est écrit en anglais mais très complet avec l’explication de l’installation des logiciels et l’usage de l’application mobile.

JPEG - 126.6 ko

Le constructeur met à disposition une série de tutoriaux vidéo sur Youtube pour vous assister.

La carte mémoire est bien remplie avec les logiciels LASERGRBL et LIGHTBURN, 23 fichiers images exemple et une procédure pour la mise à jour de firmware.

COMGO fourni en accessoire une paire de lunette de protection. Il manque à l’appel une cale de réglage pour le positionnement précis de la tête laser au-dessus de la surface à graver (7 mm nécessaires).

Niveau consommable de test, vous avez 5 planches de balsa.

COMGO Z1, conception générale : 4/5

La machine de gravure COMGO Z1 est techniquement de bon niveau.

Les profilés sont larges avec une échelle de mesure sur les axes X et Y.

Une conception sérieuse

Il y a deux moteurs pour le déplacement en axe Y ce qui assure de la stabilité.

La COMGO Z1 est équipée de capteurs de fin de course end-stop. Elle se repositionne toujours précisément à son point de départ ce qui ouvre la perspective de graver des projets complexes en plusieurs fois sans décalage.

Les passages des câbles sont propres par usage de nappes tressées sans risque de blocage.

Les câbles sont regroupés dans des nappes
Les câbles sont regroupés dans des nappes

Le bloc de contrôle qui intègre carte mère et connectique est situé à l’avant. Il propose des voyants de fonctionnement ainsi qu’un interrupteur général en façade ce qui est un plus.
J’ai aussi apprécié que les câbles de raccordement alimentation et USB soient sur les côtés.

Un lecteur de carte MicroSD (carte fournie) est placé à l’arrière. Cette carte est nécessaire si vous utilisez l’application mobile.

Le lecteur de carte Micro SD
Le lecteur de carte Micro SD

La tête Laser est un modèle dit à focale fixe. Il n’y a pas besoin de faire le point via une molette mais simplement de positionner le dispositif à 7 mm de la surface à graver.

Comgo propose un système de coulisse avec 4 vis à main pour monter ou abaisser la tête.

La carte mère est un modèle 32 Bits donc rapide pour traiter l’information. Un circuit WIFI est intégré. Il permet le pilotage intégral à partir d’un smartphone ou tablette.

la carte mère
la carte mère
PNG - 934.9 ko

COMGO Z1, logiciel : 3,5/5

Pour piloter votre graveuse Laser, vous avez le choix classique de LaserGRBL (Gratuit) ou LightBurn (PAYANT, 30 jours d’essais).

COMGROW y ajoute une possibilité de pilotage via une application smartphone.

Cette application ne m’est pas étrangère car c’est celle qui était fournie avec une graveuse laser portable Alfawise C50 / Wonderful X1 Mini que j’avais testée par le passé.

L'application mobile pour exploiter la Z1 de son smartphone
L’application mobile pour exploiter la Z1 de son smartphone

Il faut connecter le smartphone au point d’accès WIFI crée par la machine pour l’utiliser.

Cette application est simple.
Elle permet de sélectionner des photos ou images dans une bibliothèque, de les ajuster, d’ajouter du texte voire un QRCODE.

L'application mobile permet de graver des projets simples sans fil
L’application mobile permet de graver des projets simples sans fil

Vous pouvez ensuite spécifier la vitesse et la puissance puis lancer la gravure.

La gravure se ne fait qu’en bitmap, ligne à ligne, et pas en vectoriel, ce qui prend du temps.
Cette fonction annexe pourra intéresser pour des projets rapides.

COMGO Z1, Sécurité : 4/5

Une graveuse laser n’est pas un jouet et doit être utilisée comme vous le feriez avec un outil de bricolage en prenant toutes les précautions nécessaires.

Le premier dispositif de sécurité c’est vous !

  • Ne pas tenter de graver n’importe quoi. Un laser brule à 1000 degrés sur une petit zone et peu donc provoquer des flammes si le faisceau vient à rester trop longtemps sur un matériau inflammable.
  • La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. La quasi-totalité des machines protègent le faisceau de sa tête via un bouclier qui limite les risques. Par sécurité utilisez des lunettes spéciales ou mettez votre appareil dans un caisson.
  • Gardez toujours en vue votre machine. Ne laissez pas un travail se faire sans votre supervision.
  • Faite attention aux fumées. Ainsi, il faut savoir que le « bois » MDF a une colle qui est toxique quand elle brule.
  • Il faut utiliser cette machine dans un lieu aéré, garage, atelier, et si vous devez rester proche n’hésitez pas à porter un masque pour filtrer l’atmosphère.

Pour revenir à la COMGO Z1, son niveau de sécurité est bon :

  • Le laser est bien protégé en bas par un cache qui filtre la lumière. Il n’est pas amovible.
  • La machine dispose d’un interrupteur pour facilement l’arrêter
  • La COMGO Z1 est équipée d’un gyroscope qui coupe son fonctionnement en cas de déplacement.
JPEG - 148.8 ko

Il lui manque un système de détection d’un blocage de la gravure pour égaler les meilleures.

Une protection efficace pour les yeux
Une protection efficace pour les yeux

COMGO propose un caisson démontable à son catalogue pour encore plus de sécurité.

COMGO Z1, Performance Laser en gravure 3.5/5

Pour le test de gravure, avant que de vous montrer quelques réalisations, j’ai utilisé un fichier benchmark que je me suis créé et que j’utilise maintenant pour comparer les machines.

Mon benchmark sur bois

Ce fichier permet de voir comment module le laser pour juger de la qualité en ajustant vitesse entre 3000 et 6000 mm/minute et % de puissance de 10 à 100%. En regardant le résultat, vous savez quel couple correspond le mieux à votre support. A qualité égale, choisissez le plus rapide.

Benchmark Gravure
Benchmark Gravure

Quels enseignements ? Le laser est bien deux fois plus puissant que mes modèles 5 watts. Sur mon contreplaqué à 5000 mm / minute , maximum théorique de vitesse de la Z1, il ne faut pas dépasser les 40% de puissance au risque de commencer à bruler.

Même limites pour l’ardoise qui va jaunir si elle est trop chauffée. Notez le bug sur la ligne en vitesse 6000 avec la première forme qui n’est pas remplie et un effet de contour sur les autres.

Benchmark sur ardoise, quelques bugs étranges
Benchmark sur ardoise, quelques bugs étranges

J’ai procédé à de la gravure sur métal avec de bon résultat en augmentant la vitesse en comparaison de mes 5.5 watts.

Gravure sur métal
Gravure sur métal

Pour mes tests simples j’ai utilisé LaserGRBL et pour les projets plus ambitieux en composition LightBurn.

L’utilité de cette puissance 10 W en gravure sur la Z1 est relative car il n’est pas possible d’augmenter la vitesse au-delà de 5000 mm/minute pour utiliser les 100% de puissance.

Il est simple de trouver des objets à personnaliser dans le commerce.

JPEG - 116.3 ko
JPEG - 147.7 ko

Pour ce projet de planche à fromage, j’ai gravé en deux fois : gravure plus atténuée pour le fond d’image du Mont saint Michel et ensuite plus forte pour les prénoms.
Les capteurs de fin de course de la machine permettent d’envisager ce type de gravure en plusieurs couches sans décalage.

Des conceptions pro à portée de main
Des conceptions pro à portée de main

COMGO Z1, Performance Laser en découpe : 4/5

Un laser 10 W prends principalement du sens si vous avez des projets de découpe de bois. Cette possibilité est difficile avec un laser 5 W.

La capacité de découpe ouvre de nouvelles perspectives de création
La capacité de découpe ouvre de nouvelles perspectives de création

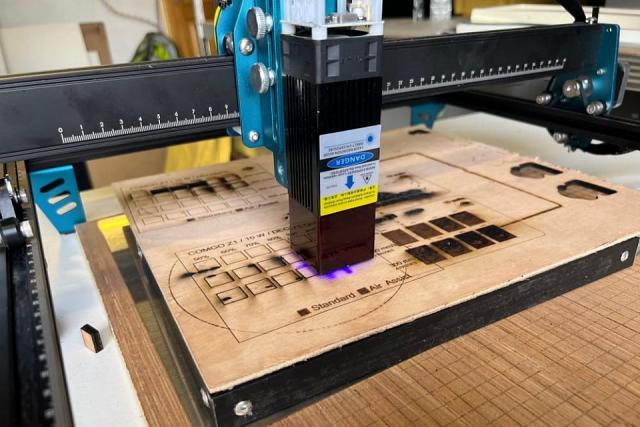

Pour mon benchmark, j’ai utilisé un contreplaqué de 5 mm qui se trouve aisément.

Comgo Z1 Benchmark découpe
Comgo Z1 Benchmark découpe

Comme vous le voyez, il faut à la COMGO Z1 seulement 3 passes et 300 mm / minutes pour découper proprement mon contreplaqué. C’est excellent. Mon autre modèle 10 W en cours, une Atomstack S10 PRO n’arrive à rien découper à cette vitesse/puissance.

Un système de réglage à 4 vis
Un système de réglage à 4 vis

Je n’ai pas utilisé de AIR ASSIST en option et c’est déjà propre. La conception de la tête de gravure fait qu’il y a pas mal d’air qui part du ventilateur en haut vers la zone à découper et qui pousse les fumées.

Un projet découpe + gravure
Un projet découpe + gravure

COMGO Z1, Evolutivité et options : 4/5

COMGO propose tout un ensemble d’accessoires pour ses graveuses Laser.
A travers son modèle de distribution directe, COMGO arrive à proposer des tarifs parmi les meilleurs du marché.

L'air assist en option

Il y a un kit Air Assist à 79€ avec compresseur.

Vous pouvez aussi trouver des modèles STL 3D gratuits si vous avez un petit compresseur personnel comme celui d’un aquarium à réutiliser.

La marque propose un caisson universel démontable. J’ai eu l’opportunité de le tester et je le trouve simple et pratique. Il suffit de la placer au-dessus de la machine pour vous protéger.

Comme une tente
Comme une tente
JPEG - 193.1 ko
JPEG - 129 ko
La sortie extracteur fumée
La sortie extracteur fumée

Une ouverture latérale permet aussi de positionner un extracteur de fumée.

Autre option disponible : le Rotary Roller. Cet accessoire rend possible l’impression de surfaces cylindriques. Je trouve le modèle COMGO pratique car il est livré prêt à l’emploi, sans assemblage et de plus à un prix raisonnable de moins de 55€.

Le rotary roller est pratique car tout assemblé et de faible hauteur

COMGO Z1, retour d’expérience : 3,5/5

Mes essais se sont bien déroulés et je n’ai pas rencontré de problèmes majeurs.

Le système de réglage en hauteur de la tête précis et stable mais un peu pénible quand vous avez à changer de trou. Les concurrents arrivent à proposer des systèmes avec une seule vis.

La ventilation de la tête de gravure est assez bruyante ce qui se comprend car il faut refroidir l’électronique.

J’ai constaté en gravure quelques bugs :

  • Sur des projets complexes avec Lightburn la gravure s’interrompt comme si des commandes n’était pas comprises.
  • Si vous lancez une gravure qui dépasse l’espace d’impression, ce qui arrive si la tête n’est pas remise à sa position de départ, la machine se met en erreur.

JPEG - 36.7 ko

J’ai réussi à la débloquer via l’application mobile qui permet de faire un reset.
J’espère que ces bugs seront corrigés

COMGO Z1, rapport qualité prix : 4/5

La COMGO Z1 est une bonne machine de gravure laser dans le nouveau segment des 10 W et si ce n’était ces petits bugs, elle mériterait 5 étoiles.
Sa conception est sérieuse avec des capteurs end-stop et un gyroscope pour la sécurité.

Son tarif de moins de 350€ en fait la moins chère du moment en 10 W. Cela est possible car COMGO a un mode de distribution en direct donc à marge réduite.

COMGO propose aussi des kits pour acheter par exemple la Z1 directement avec son caisson avec un prix spécial.

JPEG - 53.2 ko
CritèreNoteCoeffTotal
Emballage et montage 4 1 4
Conception générale 4 2 8
Sécurités 4 3 12
Logiciel 3,5 2 7
Performance Laser en gravure 3,5 3 10,5
Performance en découpe 3,5 2 7
Retour d’expérience 3,5 3 10,5
Evolutivité et options 4 1 4
Prix, disponibilité 4 3 12
Total 75/100

4/5 4 MA NOTE

COMGROW COMGO Z1, LE VERDICT :

Une machine de gravure Laser équilibrée, performante et à très bon prix. Voici ce qu’est la COMGO Z1 version 10 W. Dommage que quelques bugs à l’usage viennent ternir le tableau.

les points forts
End-Stop
Gyroscope
Application mobile
Nombreux accessoires
Prix compétitif
A Améliorer
Quelques bugs
Ventilation assez bruyante
Vitesse limitée
