ZBAITU Z40, une première graveuse laser 22 watts avec extracteur de fumée, tiroir honeycomb intégré et couvercle


Dans un marché en pleine expansion fleurissent les idées, plus ou moins bonnes.
La gravure laser Diode n’échappe pas à ce phénomène et à côté des innovations majeures comme la puissance des faisceaux, il y a de plus en plus des améliorations en matière d’intégration.

JPEG - 103.9 ko

J’en prendrai en illustration les systèmes Air Assist et pompe autopilotée qui devient un équipement de série sur les machines modernes.

Nouvelle étape potentielle avec la machine de gravure ZBAITU Z40. Cette nouvelle marque a dû trouver des moyens de se démarquer de la concurrence et de fait le plus simple est de travailler la partie châssis.

JPEG - 483.9 ko

La marque propose une machine qui devrait éviter de recourir à un caisson et un extracteur de fumée.

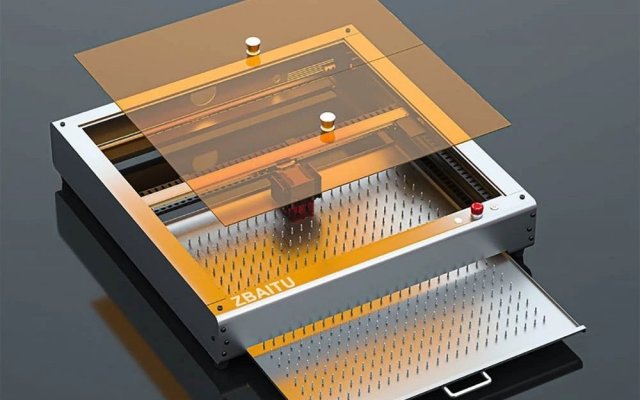

Un caisson a tout d’abord pour vocation de protéger les yeux ou l’accès la zone de gravure. Pour cela ZBAITU a désigné une structure pour sa machine qui permet de placer une plaque acrylique qui filtre le laser au-dessus. Une idée simple qui a du sens.
La plaque est en deux parties pour accéder plus simplement aux objets à graver. En cas d’usage d’un rouleau, rotary roller, fourni d’ailleurs en série, je ne pense pas qu’il sera possible de conserver ce couvercle en intégral.

JPEG - 203.9 ko

Un caisson va ensuite réduire le bruit et surtout capturer la fumée qui se dégage particulièrement en découpe de bois. Il y a souvent une sortie d’évacuation avec un ventilateur pour extraire la fumée. La ZBAITU Z40 intègre ce système d’évacuation avec un tuyau de 1,5 m et un aspirateur interne via un ventilateur. Si votre machine est proche d’une fenêtre, cela aura un intérêt. Ce système n’est pas un système d’extraction sans évacuation. À l’ouverture de la plaque, les odeurs et les reliquats de fumée vont s’échapper dans tous les cas. La gravure laser doit se faire dans un local dédié et facile à aérer.

JPEG - 143.6 ko
JPEG - 176.9 ko

Autre modification technique : la présence d’une plaque de protection intégrée dans un tiroir amovible. Cette plaque a vocation à protéger votre bureau, récupérer les débris et essentiellement améliorer la performance en découpe. Il ne s’agit pas à proprement parler d’une plaque honeycomb vu que sa structure n’est pas en nid d’abeille. Ce sont des picots qui soulèvent la surface pour permettre au faisceau de traverser sans bruler le dessous.
ZBAITU fournit une pompe air assist avec pilotage sur sa machine.

Bons points, donc pour cette partie structure machine.

Le reste des éléments technique est plus attendu. La Z40 est livrée préassemblée en gros modules.

JPEG - 138.7 ko

Sa surface de travail est de 40 * 40 cm avec un empâtement de 64 * 62,5 cm.

JPEG - 616.2 ko

Quand bien même la référence porte le chiffre 40, la ZBAITU Z40 dispose d’une tête laser 22 watts.
La vitesse maximale annoncée est de 30000 mm/min dans la fiche et 800 mm/secondes soit 48000 sur les images. A priori il s’agit d’une nouvelle carte mère MKS. La vitesse et surtout l’absence de vibration sera à vérifier.

La machine dispose d’un mode autonome piloté par un bouton avec une carte mémoire qui peut recevoir le fichier par Wifi.

JPEG - 136.7 ko
MKS propose une application mobile basique avec ses cartes, MKSLASER, qui est aussi disponible sur la machine ZBAITU.

Niveau sécurité, il n’y a pas beaucoup d’informations sur la fiche. Au mieux il y a un bouton d’arrêt d’urgenge mais pas d’indication de présence d’un gyroscope ou encore détecteur de flamme.

Si la machine ZBAITU Z40 a une bonne performance de découpe, elle pourrait se faire une bonne place dans le classement des meilleures machines de gravure Laser 20-22 watts.

Son prix de lancement est satisfaisant : en, stock Europe, il est de 819.81€ chez Geekbuying via le code réduction NNNFRZ40 et une réduction automatique par Paypal.
